MSI WindPad 110W 禁断の分解編

0
    MSI WindPad 110W 分解 マザーボード SD SDカード SDHCカード SDXCカード

     本編の分解箇所の抜粋を掲載する。
    分解だけ興味のある人用だ。全情報希望者は本編参照


    JUGEMテーマ:コンピュータ


    4.禁断の分解編

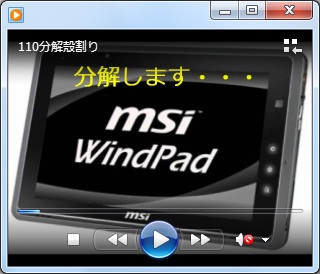

    MSI WindPad 分解 バラシ 解体 方法 動画
     --> Download
     Windowsメディアプレイヤー形式の動画ファイルです。
    ※ダウンロードに時間がかかると自動再生が空振りします。この時はダウンロードしたファイルを明示的に実行して再生してください

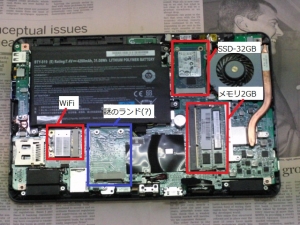

    MSI WindPad 110W 分解 マザーボード
    [クリックで拡大]

     良い子は決して真似しないように。妻帯者は細君の目を逃れて実施の事。

     110Wは分解しやすい。
    ■ネジ止め式+簡易的な筐体勘合式を採用している。
    ■ネジは6箇所で止まっている。6箇所外せば良い。

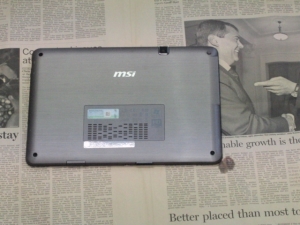

    MSI WindPad 110W 分解 裏ブタ
    [クリックで拡大]

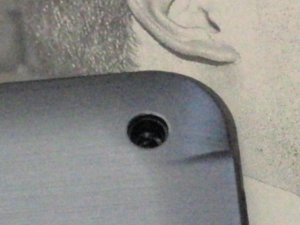

     まず筐体裏面の4スミにネジがある。
    MSI WindPad 110W 分解 裏ブタ ネジキャップ
    [クリックで拡大]

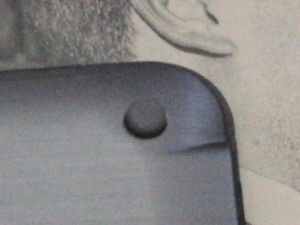

     ビニルキャップになっている。外すとネジが現れる。

    MSI WindPad 110W 分解 筐体 ネジ3
    [クリックで拡大]

     残り2つのネジは、側面底部の電源ジャックの両脇に付いている。

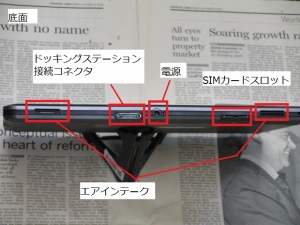

    MSI WindPad 110W 筐体 底面図
    [クリックで拡大]

     画像を拡大して良く見て欲しい。電源の両脇にネジがついている。これを外せば良い。

     あとは、ヘラ、クレジットカード、下敷きのようなものを筐体前面と底面の間に入れスライドさせるとパカッと外れる。

     ここはあとで、一度組みなおして、詳細を説明したいのだが今は先に進む。

    MSI WindPad 110W 分解 裏ブタ
    [クリックで拡大]

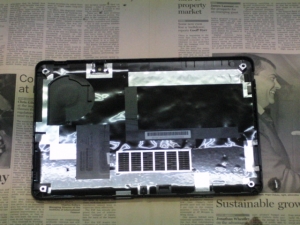

     外した裏ブタを背面から見たところ。一番下のところにあるスリットに傾注。
    も ともとこの裏ブタのスリットの箇所は外れそうに見えた。分解してわかるのだが、背面一杯、絶縁シートが張ってある。このシートを引き離さないとスリットの 箇所の窓は外れないようである。。。もともと、ここは勘合で外すことを考えていたが、断念したように見える。この小窓が外れればSSD,メモリの交換が可 能になるレイアウトだ。

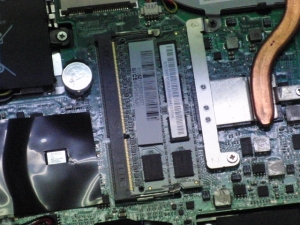

    MSI WindPad 110W 分解 マザーボード SSD WiFi メモリ
    [クリックで拡大]

     2GBメモリの接続箇所だ。



    MSI WindPad 110W 分解 マザーボード 2GBメモリ
    [クリックで拡大]

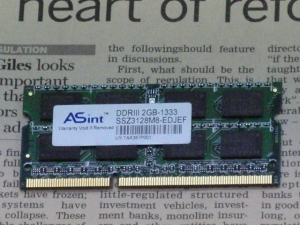

     DDR III 1333の2GBを差し替える事はできるだろうか。。。
    こればかしはテストしないとなんとも言えない。

    ■マザーボードがOver2GBに対応しているか?
    ■適合する4GBカードがあるか?

     が懸念となる。
    ネットで検索する限り、
    DDR III 1333の4GBは存在する。8GBは見つからなかった・・・Windows64bitを搭載するメリットは4GBでは余りない。。。Over4GBからメリットが出るのである。

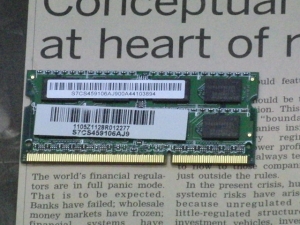

    MSI WindPad 110W 分解 マザーボード 2GBメモリ
    [クリックで拡大]

     メモリカードの背面である。


    MSI WindPad 110W 分解 マザーボード SSD 32GB
    [クリックで拡大]

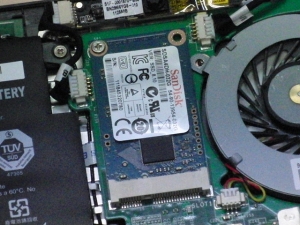

    SSD32GBだ。SanDiskのメモリが刺さっている。


    MSI WindPad 110W 分解 マザーボード SSD WiFi メモリ
    [クリックで拡大]


    コネクタの形状はMini PCI Expressだ。これが本当にMini PCI Expressかどうかは判らない。配線を確認する必要がある。AsusのEeePCではコネクタはMini PCI Expressでも実態はIDEだったからだ。

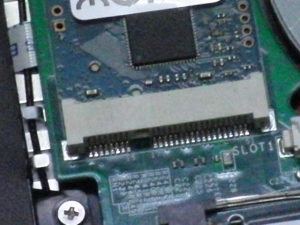

    MSI WindPad 110W 分解 マザーボード SSDカード
    [クリックで拡大]


    SSD32GBを外したところ。
    さらにクローズアップしてみよう。

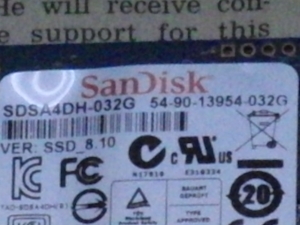

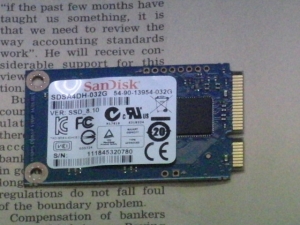

    MSI WindPad 110W 分解 マザーボード SSDカード
    [クリックで拡大]


    SSD32GBを外したところ。
    SDSA4DH-032Gという型式が見える。

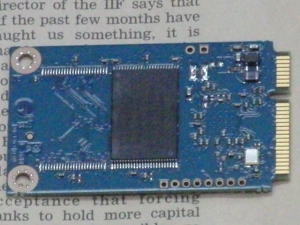

    MSI WindPad 110W 分解 マザーボード SSDカード 裏
    [クリックで拡大]

    こちらは背面。ICが一つ鎮座する。この数年でまたフラッシュメモリの実装密度が向上したようだ。

    MSI WindPad 110W 分解 マザーボード SSDカード チップ
    [クリックで拡大]

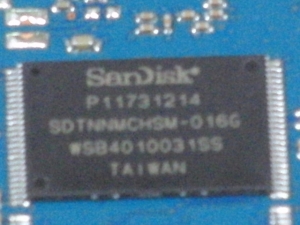

    う〜〜ん所有するデジカメの限界のようである。SSDの背面のICのズームアップである。

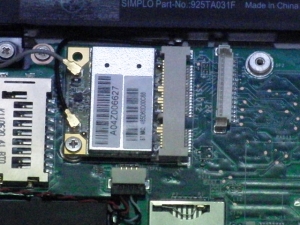

    MSI WindPad 110W 分解 マザーボード WiFi
    [クリックで拡大]

    WiFiカードの接続部だ。いや、本当に小さくなった。この3年で半分の大きさになった。

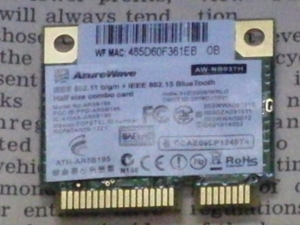

    MSI WindPad 110W 分解 マザーボード WiFiカード
    [クリックで拡大]

    WiFiカードのクローズアップ。表面だ。

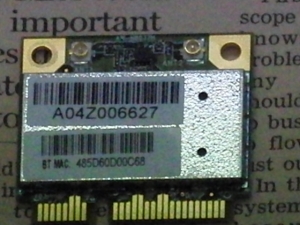

    MSI WindPad 110W 分解 マザーボード WiFiカード
    [クリックで拡大]

    WiFiカードのクローズアップ。裏面だ。

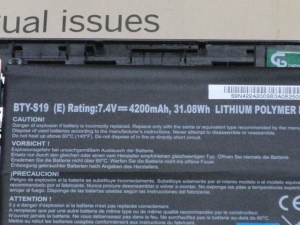

    MSI WindPad 110W 分解 マザーボード バッテリ
    [クリックで拡大]


    ああリチウムポリマーバッテリのクローズアップ。
    7.4V4200mAHのユニットが入っている。う〜〜ん、、、初代EeePC 4GXが7.4V5200mAHである。。。4GXは3時間弱の巡航時間であったから、省電力化が2倍進んだということだろう。

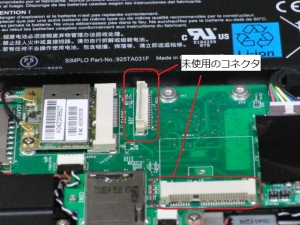

    MSI WindPad 110W 分解 未使用のコネクタ
    [クリックで拡大]

     この画像は実に意味深である。ここにはMini PCI Expressの空きスロットがまるまる一つあることを意味する。SSDの増設その他の可能性がここにある。
     上のコネクタはどのような仕様のインターフェースからは判らない。下のコネクタはいわゆるMini PCI Expressと言われる形状のモノである。

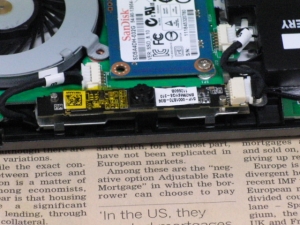

    MSI WindPad 110W 分解 カメラ 両面
    [クリックで拡大]

     デジカメユニット。ユニットの両面にCCDカメラが付いている。


    MSI WindPad 110W 分解 USB オーディオ ボリューム SDHCスロット
    [クリックで拡大]

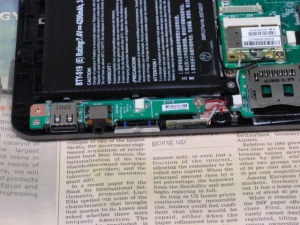

     左からUSB、オーディオ端子、ボリューム+−スイッチ、SDHCカードスロットとなる。
