MSI WindPad 110W ★9.最強(?)のACアダプタの自作・最軽量トラベル電源

0
     ACアダプタ 電源 電源ケーブル MSI WindPad 110W
    [クリックで拡大]
     WindPad 110W用のトラベルキットを作る。要は電源、ACアダプタだ。純正より優れたものになっている。
     本記事は本編の続編である。本編が長くなり溢れたので分冊としている。
     全情報希望者は本編参照。

    JUGEMテーマ:コンピュータ

    PR
    Windows 高速化 プチフリバスターWindows 高速化 プチフリバスター
    ---> プチフリバスターかんたん紹介ページ
    ---> プチフリバスター技術詳細ページ




     プチフリバスターは110Wの不足しがちなディスク容量を増やし、高速化します。

            ***
         ***

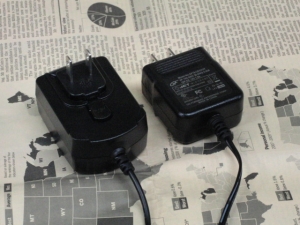

    ACアダプタ 電源 電源ケーブル MSI WindPad 110W 純正アダプタ 比較1
    [クリックで拡大]

     今回作った電源は秋月通商のGF18-US1215Tを電源ユニットとして使用した。画像の左側が110Wの純正電源ユニット。右側がGF18-US1215Tだ。

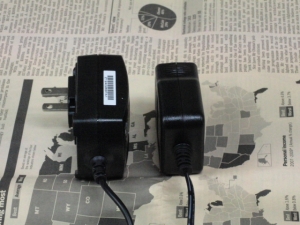

    ACアダプタ 電源 電源ケーブル MSI WindPad 110W 純正アダプタ 比較2
    [クリックで拡大]

     同じく縦にして撮影したところ。画像の左側が110Wの純正電源ユニット。右側がGF18-US1215Tだ。

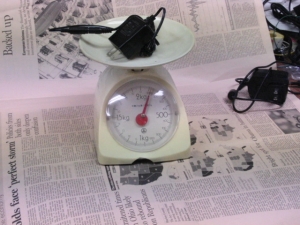

    ACアダプタ 電源 電源ケーブル MSI WindPad 110W 純正アダプタ 比較 重量 1
    [クリックで拡大]

     重量は純正が140g。

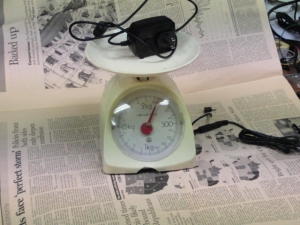

    ACアダプタ 電源 電源ケーブル MSI WindPad 110W 純正アダプタ 比較 重量 2
    [クリックで拡大]

     GF18-US1215Tは、110Wに接続するための変換ケーブルを加えて120gだ。

     大きさ、重量においてよりコンパクトなACアダプタができた。
     そして、何より大きいのがL字型プラグを採用した事。

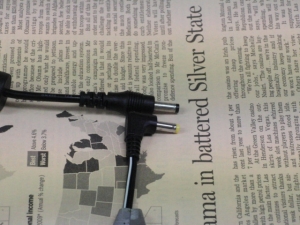

    ACアダプタ 電源 電源ケーブル MSI WindPad 110W 純正アダプタ 比較 L字型
    [クリックで拡大]

     上が純正ケーブルのプラグ。下が今回のACアダプタのプラグ。
    通常においては、純正が採用している直線型プラグのほうが使いやすいのだが・・・WindPad 110Wだと話が違ってくる。圧倒的にL字型が優れている。どう優れているかと言うと・・・

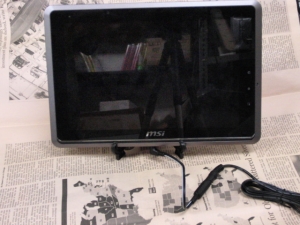

    ACアダプタ 電源 電源ケーブル MSI WindPad 110W 純正アダプタ 比較 L字型 メリット
    [クリックで拡大]

     110Wを皿立て/イーゼル/スタンドなどで立てた時に、差が出てくる。上の写真は110Wを運用する上で最小と思える4号の皿立てに懸架したところ。アップにすればよく判る。

    ACアダプタ 電源 電源ケーブル MSI WindPad 110W 純正アダプタ 比較 L字型 メリット
    [クリックで拡大]

     L字型だと下がつかえないのである。
    この電源装置が純正より優れている所以である。

        ***
          ***

    ■制作の実際

    1.電源ユニットを入手する。
     今回は秋月通商のGF18-US1215Tを使用した。
     もし、他の電源を使うときは次の点をチェックすること。
    • 電圧は12V,電流は1.5A以上あること。
    • プラグの形状に注意。標準DCプラグと異なる時はそれに合わせ再構築する事。
    • 極性に注意。110Wはセンタープラスだ。つまりプラグの内側がプラス。外側がマイナス。極性が逆にならないように配慮。

    2.EIAJ#2 L字型プラグケーブルを入手する。
     必ずケーブルに既に配線されたものを入手する事。
     および、皮剥きをすること。

    ACアダプタ 電源 電源ケーブル MSI WindPad 110W 純正アダプタ 比較 L字型 プラグ カット
    [クリックで拡大]

     110WのDCプラグ/ジャックは奥行きが11mmある。L字型のプラグは秋葉原でいろいろと物色したが全て10mmであった。従い、上の画像のように1mmほど、根元をドーナツカットする必要がある。

     そして落とし穴として、自作用のL字型のプラグは根元にメタルが来ておりドーナツカットできない。

     従い、既にケーブル配線したものである必要がある。このタイプだと上の画像のようにドーナツカットできるものがある。ドーナツカットできる物を選ぼう。

     今回は秋葉原の千石電商の本店でケーブルを購入した。

    3.自作用の標準DCジャックを入手
     今回はマルツパーツで入手した。調達した電源ユニットのDCプラグに接続できるものであれば何でも良い。このジャックをEIAJ#2 L字型プラグケーブルに接続して変換アダプタを作る。

    ■完成品の入手

    4.本電源を商品化して販売開始しました
    半田ゴテを持っていない人、部品の調達の大変な人向けに完成品の販売を開始しました。


    MSI WindPad 110W ACアダプタ 電源 4*1.7 12V 1.5A 18W
    WindPad110W用L字型プラグACアダプタ @2280円

    MSI WindPad 110W L字型プラグ 延長ケーブル 1.5m
    ※本製品にはACアダプタは付属しません。
    WindPad110W用L字型1.5m延長ケーブル @980円


        ***
          ***
