MSI WindPad 110W ★10.1.5m 電源用延長ケーブルの自作

0
    MSI WindPad 110W 電源 ACアダプタ 1.5m 延長ケーブル
    [クリックで拡大]

     110Wの純正電源のケーブルは約1m前後と少し短い。筆者の場合、本体を机に本体をおくと電源は床までギリギリ届くかどうか。テーブルタップを床に置いた場合、寸が足りず届かない。というわけで今回は延長ケーブルを自作した。

    JUGEMテーマ:コンピュータ

    PR
    Windows 高速化 プチフリバスターWindows 高速化 プチフリバスター
    ---> プチフリバスターかんたん紹介ページ
    ---> プチフリバスター技術詳細ページ


     MSI WindPad 110W 電源 ACアダプタ 1.5m 延長ケーブル L字型DCプラグ EIAJ2
    [クリックで拡大]

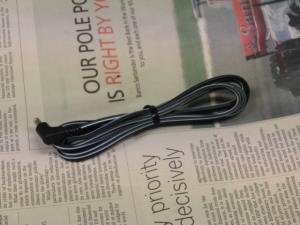

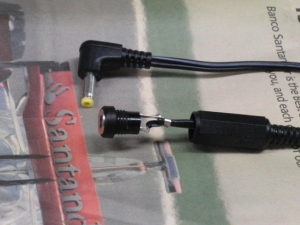

     用意するものは2つ。

    ■EIAJ2のDCプラグ(オス)のついたケーブル
     千石電商で@170円で購入。
     EIAJ規格の電圧区分2という意味だ。
     外径4mm、内径1.7mmのプラグのついたケーブル。
     上の写真がそうである。

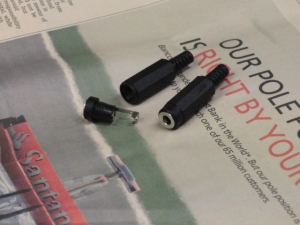

    ■EIAJ2のDCジャック(メス)
     千石電商では売り切れていたのでマルツパーツで購入。
     うろ覚えだが@110円と記憶する。
     下の写真がそうだ。

     以上しめて280円となる。まあ、電車代の方が高い。

    MSI WindPad 110W 電源 ACアダプタ 1.5m 延長ケーブル DCジャック EIAJ2
    [クリックで拡大]

     必ずEIAJ(電圧区分)2であることを確認する事。

    MSI WindPad 110W 電源 ACアダプタ 1.5m 延長ケーブル L字型DCプラグ EIAJ2 NG
    [クリックで拡大]

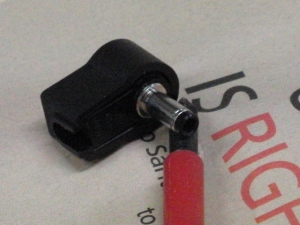

     あと、絶対に買ってはいけないのがこのプラグだ。
    写真を見ると判るがプラグの根元にメタルが来ている。後述するドーナツカットが出来ない。つまり110Wでは使用できない。

     110WのDCプラグは11mmある。多くのプラグが10mmである。寸が今ひとつ足りず導通しない。

    ACアダプタ 電源 電源ケーブル MSI WindPad 110W 純正アダプタ 比較 L字型 プラグ カット
    [クリックで拡大]

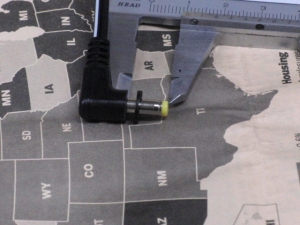

     このように根元を1mmほどドーナツカットする必要がある。
    根元がメタルだとカットできず使えないのである。

    MSI WindPad 110W 電源 ACアダプタ 1.5m 延長ケーブル L字型DCプラグ EIAJ2
    [クリックで拡大]

     さて配線だ。テスターでプラスとマイナスを良く確認して半田付けする。内軸にプラスを配線する。外側はマイナス。良く確認しよう。

    1.テスターで線のプラスマイナスを確認する。
    2.DCジャックのカバーを忘れずにケーブルに通す。
      ※配線が終わってからカバーが通っていないというミスが
       実に多い。
    3.半田付けする。
    4.ケースを締める。
    5.DCプラグの根元1mmをドーナツカットする。

    MSI WindPad 110W 電源 ACアダプタ 1.5m 延長ケーブル L字型DCプラグ EIAJ2
    [クリックで拡大]

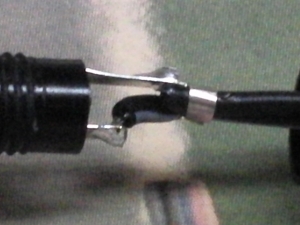

     これはDCジャックの半田付けしたところだ。
     これで出来上がり。

    ACアダプタ 電源 電源ケーブル MSI WindPad 110W 純正アダプタ 比較 L字型 メリット
    [クリックで拡大]

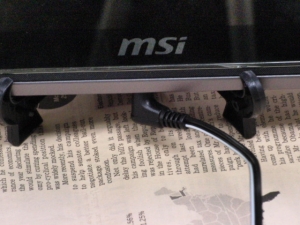

     そして一番大きいのがこれ。
     L字型だと下がつかえないのである。
     8号の皿立ては足高が十分あるので少し気になる程度だが、足高が十分でないスタンドだと実に邪魔だ。

    MSI WindPad 110W 電源 ACアダプタ 1.5m 延長ケーブル
    [クリックで拡大]

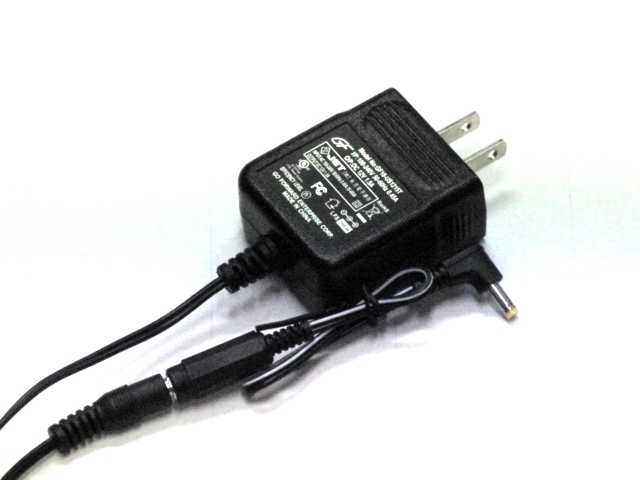

     このケーブルは純正のケーブルに継いで使用する。


    ■完成品の入手
     さて、今回作ったケーブルはラボで完成品を販売する。
     半田ゴテを持っていない人、テスターを持っていない人、部品の調達の大変な人向けに完成品の販売を開始する。

    MSI WindPad 110W L字型プラグ 延長ケーブル 1.5m
    ※本製品にはACアダプタは付属しません。

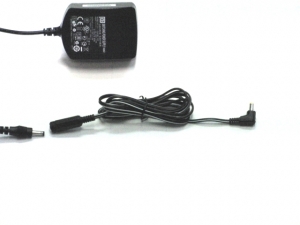

    WindPad110W用L字型1.5m延長ケーブル @980円

     こちらは前回作った電源を商品化したものだ。
    MSI WindPad 110W ACアダプタ 電源 4*1.7 12V 1.5A 18W
    WindPad110W用L字型プラグACアダプタ @1980円


        ***
          ***
