エレコム TK-FBP018 携帯用持ち運びキーボードの実験

0
    JUGEMテーマ:コンピュータ
      TK-FBP018 Android対応Bluetooth® 折りたたみキーボード
    携帯用持ち運びキーボードの実験、レビュー。
    au アンドロイド端末 HTC EVO ISW11HT との接続。WindPad 110Wとの接続。ビッグカメラで¥12,800-(定価17,955)で売っていた。
    1.ファーストインプレッション

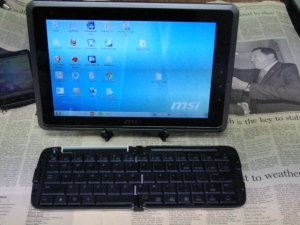

    TK-FBP018 Android対応 Bluetooth 折りたたみキーボード
    [クリックで拡大]

     これが本キーボードの最終目的だ。アンドロイドではなく、タブレットPCとの接続をメインと考えている。

     さて、HTC Evoとの接続はいろいろ問題があり癖があるが「使える」だ。

     導入時の設定は煩雑だが、導入後の接続は簡単だ。
    4ストロークで完了する。

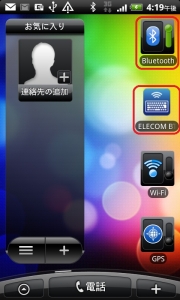

     これは筆者が評価したHTCの画面。
    必要なソフトをこのようにレイアウトしている。

    ,泙此▲屮襦璽肇ァ璽垢鬘錬痢
    ⊆,縫┘譽灰爐離帖璽襪鬟織奪廚垢襦



    アンドロイド HTC EVO ISW11HT SPP モード接続  TK-FBP018 Bluetooth メニュー20

    ブルートゥース管理ソフトが起動するので[Scan Device]を押す。




    アンドロイド HTC EVO ISW11HT SPP モード接続  TK-FBP018 Bluetooth メニュー23

    い海海妊┘譽灰爐離ーボードを選択。
     これで接続完了だ。


     次にTK-FBP018キーボードをブラウザから利用している所を示す。

    アンドロイド HTC EVO ISW11HT SPP モード接続  TK-FBP018 Bluetooth メニュー25A

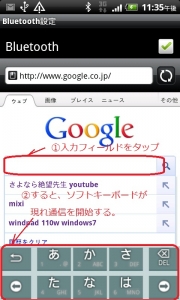

    googleの検索画面の下にソフトウェアキーボードが見える。これがSPPモードでこのキーボードを使用するときの癖だ。
     TK-FBP018キーボードを使用したい時は、入力項目を指でタップする。するとこの画像の下のキーボードが現れ、Bluetooth でTK-FBP018が使用できる。
     下のソフトキーボードは不要なのだがラボでのテスト結果、常にダミー表示していた。


     常識的に考えて、ソフトウェアキーボードを表示しないと外付けキーボードが使えないというのは設計ミスと思うだろうが・・・まあ、良くあることだ  (´・ω・`)

     おそらく、HTCのアンドロイドそのものが外付けのキーボードを意識しておらず無条件に
    ソフトウェアキーボードを表示しているということだろう。

     これはキーボードの問題ではなくアンドロイド側の問題だと思われる。



    TK-FBP018 Android対応 Bluetooth 折りたたみキーボード
    [クリックで拡大]

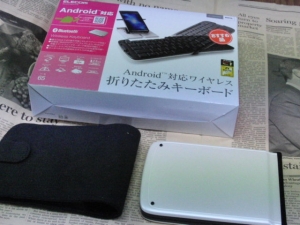

     購入時の化粧箱。左下は付属の収納ケース。
    右下はキーボード本体。折りたたんでいるところ。


    TK-FBP018 Android対応 Bluetooth 折りたたみキーボード
    [クリックで拡大]

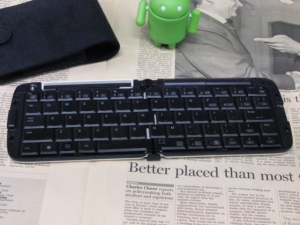

     展開したところ。

    TK-FBP018 Android対応 Bluetooth 折りたたみキーボード
    [クリックで拡大]

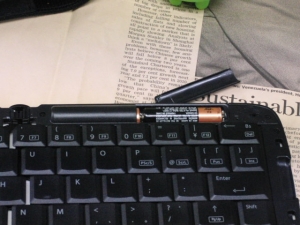

     このキーボードは乾電池式だ。
    単4電池で作動する。


    TK-FBP018 Android対応 Bluetooth 折りたたみキーボード
    [クリックで拡大]

     見やすくするためキーボードを天地逆にしてノッチを写す。
    写真のところがスライド式スイッチになっている。左右にスライドさせ固定(Lock)、非固定(Unlocxk)にする。


    TK-FBP018 Android対応 Bluetooth 折りたたみキーボード
    [クリックで拡大]

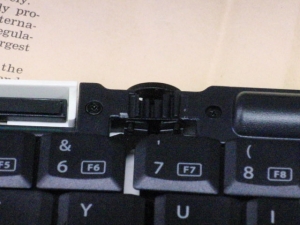

     キーボードの中央部分。左右開閉のギアがある。
    Lockスイッチを入れるとこのギアを固定するようである。

    TK-FBP018 Android対応 Bluetooth 折りたたみキーボード
    [クリックで拡大]

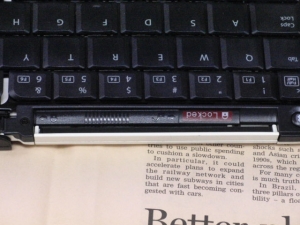

     次に、ハイライト。キーボードの左側には、このような飛び出し式のトレーがある。ここにスマートフォンを置けば良いわけだ。

    TK-FBP018 Android対応 Bluetooth 折りたたみキーボード
    [クリックで拡大]

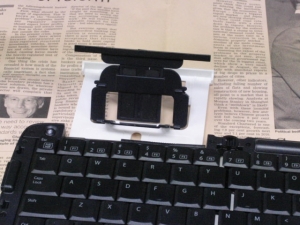

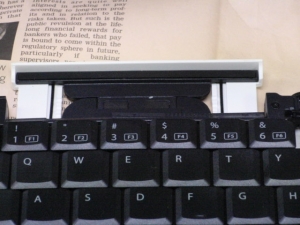

     さらに引っ張り出すと、このようにバネ仕掛けで衝立が出る。

    TK-FBP018 Android対応 Bluetooth 折りたたみキーボード
    [クリックで拡大]

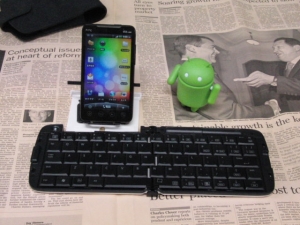

     ここにau アンドロイド端末 HTC EVO ISW11HTを置いてみる。

     正直、HTC EVO ISW11HTのブルートゥースはHID(Human Interface Device class)に対応していない。従い相性がはなはだ悪いのだが・・・結論を言えば、テラ使える。
     これはもともと陸専用だろう?、いえ大佐、使えます。てな所だ。

     最初HTCにTK-FBP018接続にあたり他所のレビューがを見たがが存外辛口であった。

     しかし、キーボードがそもそも無い機種に物理的キーボードが付いた上で、使いやすいの何のという議論であり的を外していると思う。

     この携帯にキーボードを付けても意味無し。ここに至るときに初めて否定するべきだと思う。

     出先の喫茶店で、検索したいなという時に、ちょっとしたメールの返信をしたいという時には十分使える。


    TK-FBP018 Android対応 Bluetooth 折りたたみキーボード
    [クリックで拡大]

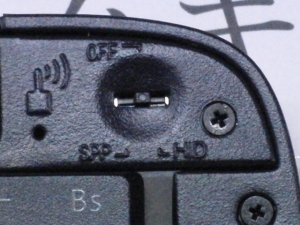

     このキーボードの問題点がこのスイッチだ。
    極めて小さい。楊枝の先でチョイチョイと動かす大きさだ。
    従い、耐久性に大いに疑問を呈する。

     さて、、、

    ■中央 --- SW - OFF
    ■右  --- HID(通常)モードでSW ON
    ■右  --- SPP(簡略)モードでSW ON

     SPPモードはHIDをサポートしていない機種のための簡略モードだ。厳密には Serial Port Profile、何のことは無いシリアルポートとして接続するというモード。

     昨今、シリアルポートと言っても判る人がいないかもしれない。コネクタ(?)に1バイト8ビットを1ビットずつ信号を送るという基本的な通信モードだ。

     やれやれ・・・結局、
    シリアルが合理的だという反証だろう。


    TK-FBP018 Android対応 Bluetooth 折りたたみキーボード
    [クリックで拡大]

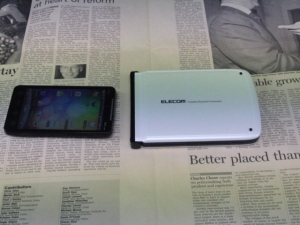

     さて、HTCとTK-FBP018WH を並べた所、一回り、二廻り大きい。TK-FBP018WH が165gだ。


    TK-FBP018 Android対応 Bluetooth 折りたたみキーボード
    [クリックで拡大]

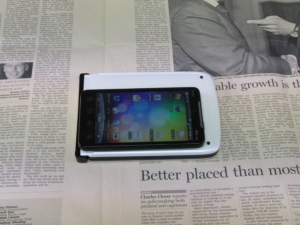

     次に重ね合わせた所。

     個人的にはBluetoothは要らないから、普通のUSB式でそのかわり、ビニールフィルムに印刷しただけのキーボードが欲しかったりする。コンパクトだからね。

     さて、このキーボード、ジャンパの内ポケットにギリギリ入る大きさ。あるいはポケットに丁度収まるくらいの大きさだ。

     冬季装備(ダウンジャケット)をしている現時点で、ストレスなく携行できる。夏場はどうするべえ・・・

    2.HTC EVO ISW11HTとのSPPモード接続
     このキーボードを評価した当日auで無線障害が起きた日である。そのせいなのかね。Bluetooth 通信をすると携帯のインターネット接続が切れるとか奇妙な症状が多発した。

     ネットで検索するとBluetoothが2.4GHz帯とな。。。auが800MHz帯、もともと相性が悪いのかもしれない。

     周波数には倍数関係で干渉しやすい電波がある。800MHz×4倍=2.4GHzという構図があり不安がある。

     さて、実際の接続手順を言ってみよう。。。

    1.下準備
     まずパソコンから自分のアンドロイドにメールを送る。
    アンドロイド側でSPP対応ソフトが必須なのだ。

    ■EleWnn.apk
    market://search?q=pname:jp.co.elecom.elewnn
    ■ElecomBtAssistant.apk
    market://search?q=pname:jp.co.elecom.ElecomBtAssistant2

     URLをアンドロイド側でポチポチ押すのは℃Mでない限り苦痛だ。事前にPCでコピペして転送しておこう。

     説明すると、前者が、エレコムカスタムのWnnという日本語入力ソフトだ。
     Wnnはオムロンが作った日本語入力ソフトだ。

    --------Wiki抜粋--------
    1985年に京都大学、慶應義塾大学、立石電機(現・オムロン)、アステックによって共同開発され、1987年に完成した。
    ------------------------

     ちなみにアンドロイドの標準の日本語入力もWnnのようである。。。
      結局、日本製なんかね。。。

     アンドロイド上で、アンドロイドマーケットからダウンロードして置こう。無料だ。


    2.まずはアンドロイドの設定
     普通はキーボードから設定してアンドロイドの設定に行くと思う。しかし、逆を行く。理由はこのほうが安全だからだ。

    アンドロイド HTC EVO ISW11HT SPP モード接続  TK-FBP018 Bluetooth メニュー0

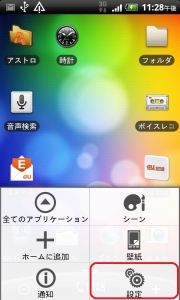

     アンドロイドの[Menu]ボタンを押す。すると左のような画像が出る。

     ここで、[設定]ボタンを押して欲しい。

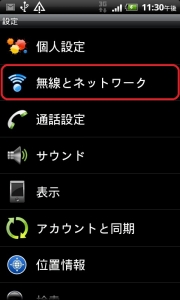

    アンドロイド HTC EVO ISW11HT SPP モード接続  TK-FBP018 Bluetooth メニュー2

     次に[無線とネットワーク]を選ぶ。

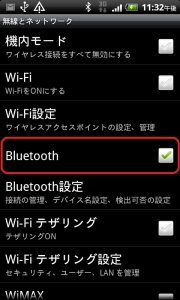

    アンドロイド HTC EVO ISW11HT SPP モード接続  TK-FBP018 Bluetooth メニュー4

     [Bluetooth]ボタンを押し、このメカニズムを有効にする。

     今後、BluetoothをONにする時はここでスイッチを入れる。これを覚えておこう。

     この[Bluetooth]ボタンをデスクトップにショートカットを配置できると良いのだが。。。現時点では配置の仕方が判らない。。。

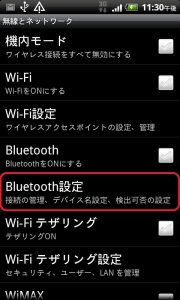

    アンドロイド HTC EVO ISW11HT SPP モード接続  TK-FBP018 Bluetooth メニュー3

     さて、ここからが本題。
     [Bluetooth設定]を選ぶ。
    これ以後の処置は極めて煩雑だが最初の一回だけなので実用上問題ない。



     ここで、キーボードに電池を入れる。TK-FBP018 はスカッと繋がる時と繋がらない時がある。うまく行かないなと思ったら電池の入れなおしから行おう。


    TK-FBP018 Android対応 Bluetooth 折りたたみキーボード
    [クリックで拡大]

     ブルートゥース機材はペアリングというのだが、無線接続する機材を接続するタイミングがある。

     スイッチを入れて最初の10秒とか60秒とかの間隔で行う。
    このようなわけで事前にキーボードの電源を入れず、途中で入れるようにしているのだ。


    TK-FBP018 Android対応 Bluetooth 折りたたみキーボード
    [クリックで拡大]

     キーボードの電源スイッチを入れる。
    スイッチをSPPにスライドさせる。

     これでペアリング開始するはずだ。。。すると思う・・・

    ペアリングボタン アンドロイド HTC EVO ISW11HT SPP モード接続  TK-FBP018 Bluetooth

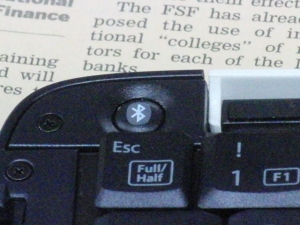

     本来、ペアリング開始ボタンはキーボード左端のこのボタンで行う。このキーボードの取扱説明書にもこのボタンを押せと書いているのだが・・・

     筆者は疑っているのだ(汗)。HIDモードの時には機能しているのは確認した。このボタンを押すと電源スイッチ脇のLEDランプが点灯を開始する。しかし、SPPモードの時はLEDが点灯しない。最初はスイッチが壊れているのかと思った。しかし、HIDの時にはボタンを押せば点灯する。ゆえにボタンは生きていると判断する。

     このようなわけで、SPPモードの時、このボタンが有効なのか疑っているのである。

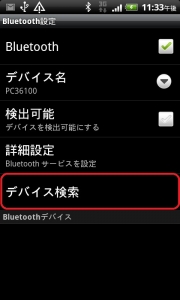

    アンドロイド HTC EVO ISW11HT SPP モード接続  TK-FBP018 Bluetooth メニュー5

     閑話休題(?)再びアンドロイドに戻る。

     ここで[デバイス検索]を押す。
    アンドロイドとキーボードはBluetoothで通信を開始する。




    アンドロイド HTC EVO ISW11HT SPP モード接続  TK-FBP018 Bluetooth メニュー6

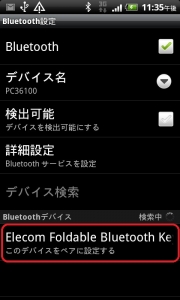

     上手く行くと、このようにTK-FBP018が現れる。

     次に、このボタンを押す。




    アンドロイド HTC EVO ISW11HT SPP モード接続  TK-FBP018 Bluetooth メニュー7

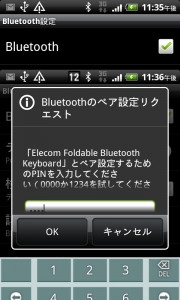

     認証番号入力画面が出てペアリングが完了する仕掛けだ。

     ここで、"0000"を入れる。画面では"1111"の可能性の示唆がある。

     出荷モデルによっては"1111"が通るものがあると思われる。ここに本文を記入してください。




    アンドロイド HTC EVO ISW11HT SPP モード接続  TK-FBP018 Bluetooth メニュー8

     (´・ω・`)

     次に、Wnnの設定を行う。本来ならばダウンロードした時にこの設定をするのが手数が少なくて良いのだが・・・


     どうもこの前後の接続は一発で繋がる時となかなか繋がらない時がある。従い、取扱説明書記載に従いこの手順で説明する。


    アンドロイド HTC EVO ISW11HT SPP モード接続  TK-FBP018 Bluetooth メニュー18A

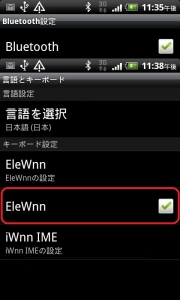

     さて、このようなわけで、ここでエレコムのWnnを選択する。



    アンドロイド HTC EVO ISW11HT SPP モード接続  TK-FBP018 Bluetooth メニュー19


     次に[ELECOM BT Assistant]を起動する。[メニュー]から[全てのアプリケーション]を押せばこの画面が出てくる。

     このボタンは長押しすればショートカットの配置できる。後でデスクトップに配置しておこう。

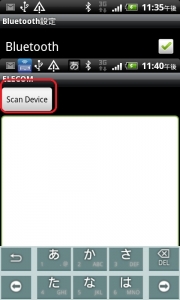

    アンドロイド HTC EVO ISW11HT SPP モード接続  TK-FBP018 Bluetooth メニュー20

     [ELECOM BT Assistant]を起動するとこの画面がでる。

     通常は[Scan Device]を押すのだが、初回だけは次の手順を踏む。

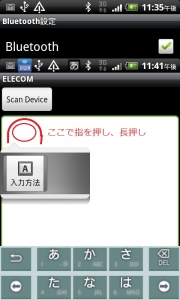

    アンドロイド HTC EVO ISW11HT SPP モード接続  TK-FBP018 Bluetooth メニュー21

     このパネルを長押しする。
    すると入力方法が出る。

     入力方法を選択する。

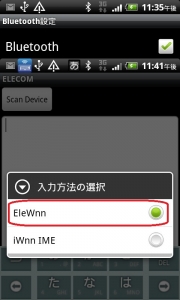

    アンドロイド HTC EVO ISW11HT SPP モード接続  TK-FBP018 Bluetooth メニュー22

     EleWnnを選択しよう。
     この処置は、言語とキーボードの設定で一度行っているので本来は不要なのだと思うが安パイを狙い選択する。



    アンドロイド HTC EVO ISW11HT SPP モード接続  TK-FBP018 Bluetooth メニュー20

     [Scan Device]を押す。




    アンドロイド HTC EVO ISW11HT SPP モード接続  TK-FBP018 Bluetooth メニュー23

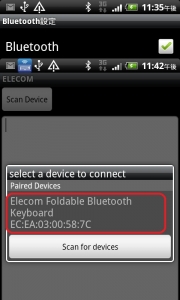

     ここでエレコムのキーボードが出るのでそれを選択。

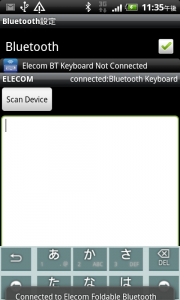

    アンドロイド HTC EVO ISW11HT SPP モード接続  TK-FBP018 Bluetooth メニュー24


     成功するとこの画面が出る。
     "connected Bluetooth Keyboard"と出れば接続成功だ。

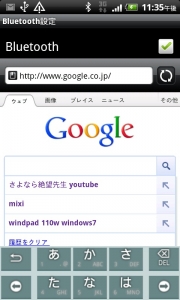

    アンドロイド HTC EVO ISW11HT SPP モード接続  TK-FBP018 Bluetooth メニュー25

     [Home]キーをおして、ブラウザを立ち上げる。入力画面を指でタップすると下にキーボードが現れる。

     この状態でTK-FBP018キーボードを叩けばここに出現する。
