    6.禁断の分解編
     さて分解・・・っつ・・・なぜ、こうアップルの悪い所を真似るのだろうか。。。星形ドライバで止めてある。近所のホームセンターでドライバを購入しないと行けない・・・いやまてよ、昔、買って持っていた記憶がある。出てきた。T5番のドライバで分解できる。

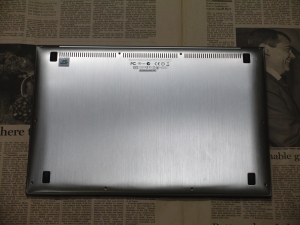

    ASUS ZENBOOK UX31E UX31E-RY128 UX21 分解
    [クリックで拡大]

     背面のネジを外せば良い。この図は既に外している。
    非常に簡単に分解できる。ネジを外せば裏ブタが外れる。

    ASUS ZENBOOK UX31E UX31E-RY128 UX21 分解 マザーボード
    [クリックで拡大]

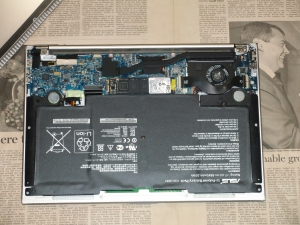

     裏ブタを外した所。

    ASUS ZENBOOK UX31E UX31E-RY128 UX21 分解 ファン
    [クリックで拡大]

     右側の冷却ファンのアップ。



    ASUS ZENBOOK UX31E UX31E-RY128 UX21 分解 SSDカード
    [クリックで拡大]

     冷却ファンから伸びるアーム状のヒートパイプが設置する集積回路だ。CPUとGPUと思われる。

    ASUS ZENBOOK UX31E UX31E-RY128 UX21 分解 リチウム電池
    [クリックで拡大]

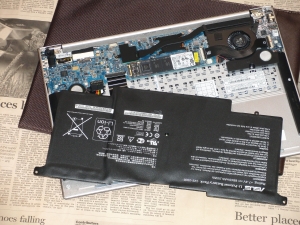

     こちらはリチウムイオンバッテリ。コネクタを軸に外したところ。
    バッテリを止めているネジを外すだけで簡単に外れる。

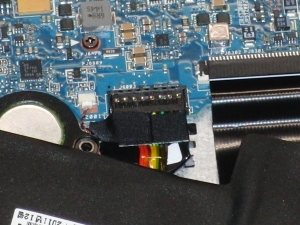

    ASUS ZENBOOK UX31E UX31E-RY128 UX21 分解 電池コネクタ
    [クリックで拡大]

     問題はコネクタである。これが外れにくい。
    最終的にはコネクタは外れている。後のほうで紹介する。

    ASUS ZENBOOK UX31E UX31E-RY128 UX21 分解 電池の薄さ
    [クリックで拡大]

     ウェアハスのように薄いバッテリが判る。

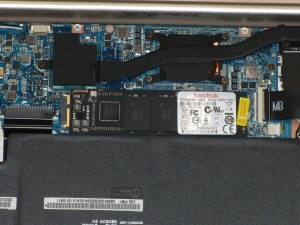

    ASUS ZENBOOK UX31E UX31E-RY128 UX21 分解 SSD
    [クリックで拡大]

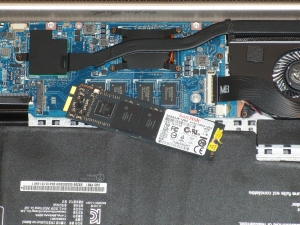

     さて、SSDを外した所。
    黄色い紙を毟ったのでもう、保証は受けられないだろう。。。まあ、どっちころんでも分解しているから保証外だ。


    ASUS ZENBOOK UX31E UX31E-RY128 UX21 分解 SSD ライター比較
    [クリックで拡大]

     SSDのアップ画像。


    ASUS ZENBOOK UX31E UX31E-RY128 UX21 分解 SSD
    [クリックで拡大]

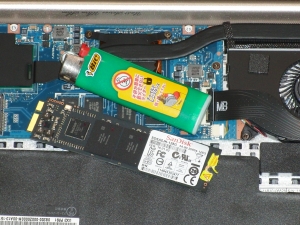

     SSDが如何に小さいか判るだろう。
    ライターとの比較すると良く判る。


    ASUS ZENBOOK UX31E UX31E-RY128 UX21 分解 SSD
    [クリックで拡大]

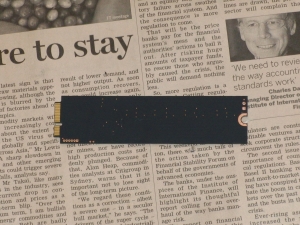

     SSDをひっくり返したところ。

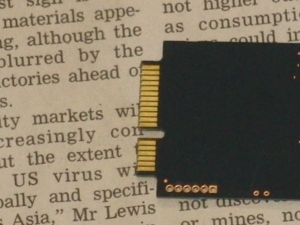

    ASUS ZENBOOK UX31E UX31E-RY128 UX21 分解 SSD
    [クリックで拡大]

     端子の拡大図。表はアースで一枚銅版だが裏はこのようにピッチが並んでいる。

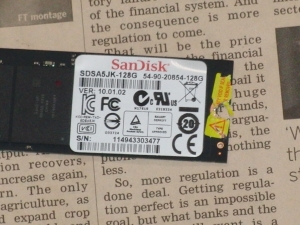

    ASUS ZENBOOK UX31E UX31E-RY128 UX21 分解 SSD
    [クリックで拡大]

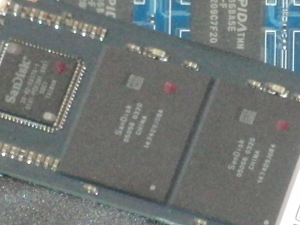

     SSD。SanDiskである。


    ASUS ZENBOOK UX31E UX31E-RY128 UX21 分解 DRAM
    [クリックで拡大]

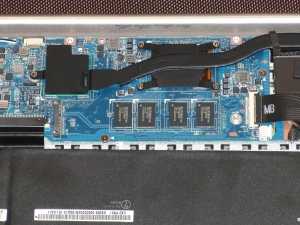

     SSDを外した跡地。DRAMと思われるICが並んでいる。

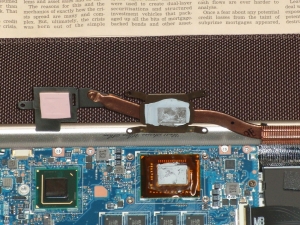

    ASUS ZENBOOK UX31E UX31E-RY128 UX21 分解 CPU GPU ヒートパイプ
    [クリックで拡大]

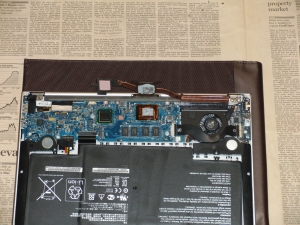

     ヒートパイプを引っぺがしたところ。
    おそらく左側からGPUにCPUと思われる。


    ASUS ZENBOOK UX31E UX31E-RY128 UX21 分解 ヒートパイプ
    [クリックで拡大]

     さらにアップする。


    ASUS ZENBOOK UX31E UX31E-RY128 UX21 分解 ヒートパイプ
    [クリックで拡大]

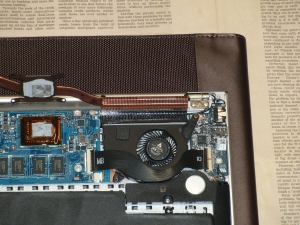

     シロッコファンが見える。


    ASUS ZENBOOK UX31E UX31E-RY128 UX21 分解 ヒートパイプ ラジエータ
    [クリックで拡大]

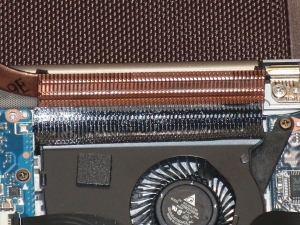

     ファンのアップ画像。
    ヒートパイプにはラジエータ状の冷却板が見える。
    なるほど。ZENBOOKの冷却方式が良く判る。ファンでヒートパイプを冷却する。CPUはヒートパイプで冷却されるわけだ。

     ヒートパイプはただの銅板なのだろうか。こればかしは分解したらアウトだ。


    ASUS ZENBOOK UX31E UX31E-RY128 UX21 分解 ボタン電池
    [クリックで拡大]

     バッテリをひっくり返した所にボタン電池を発見。
    このあたり微妙に間抜けだ。


    ASUS ZENBOOK UX31E UX31E-RY128 UX21 分解 WiFi
    [クリックで拡大]

     マザーボードの左端。ここにWiFiモジュールがいる。

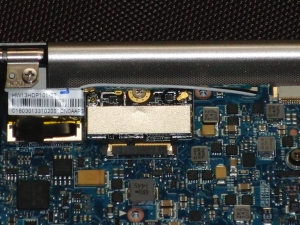

    ASUS ZENBOOK UX31E UX31E-RY128 UX21 分解 WiFi
    [クリックで拡大]

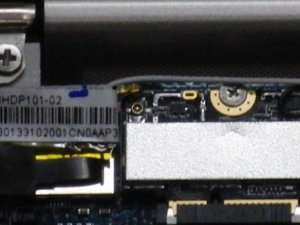

     クローズアップ画像だ。画像中央にアンテナ端子があるのがわかる。この端子は白いアンテナ線がついていたがここでは外している。

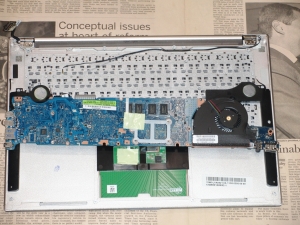

    ASUS ZENBOOK UX31E UX31E-RY128 UX21 分解 マザーボード
    [クリックで拡大]

     バッテリを外した所。マザーボードが如何に小さいか良く判る。


    ASUS ZENBOOK UX31E UX31E-RY128 UX21 分解 マザーボード
    [クリックで拡大]

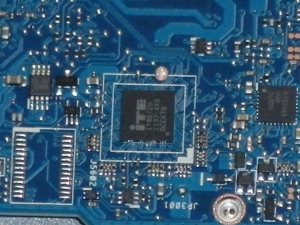

     もう少しアップしてみよう。

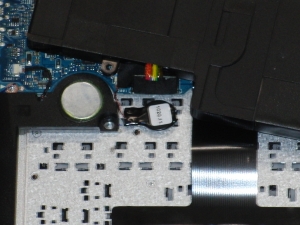

    ASUS ZENBOOK UX31E UX31E-RY128 UX21 分解 マザーボード
    [クリックで拡大]

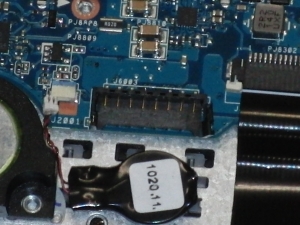

     当初苦労したバッテリ接続コネクタのアップ。このような凸凹のコネクタであった。手前に見えるはボタン電池。両面テープで筐体に固定している。

    ASUS ZENBOOK UX31E UX31E-RY128 UX21 分解 マザーボード 背面
    [クリックで拡大]

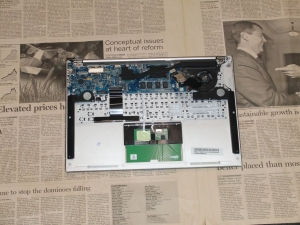

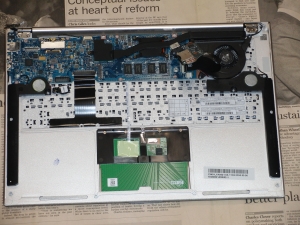

     マザーボードを外してひっくり返した所。
    中央にもやはりDRAMと思しきLSIが並んでいる。
    両脇にある2つのメタルはなんだろう?・・・スピーカのようである。

    ASUS ZENBOOK UX31E UX31E-RY128 UX21 分解 マザーボード DRAM
    [クリックで拡大]

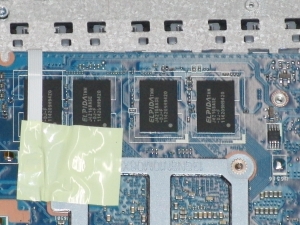

     DRAMと思しき部品の拡大写真である。

    ASUS ZENBOOK UX31E UX31E-RY128 UX21 分解 マザーボード
    [クリックで拡大]

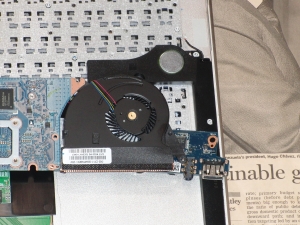

     ファンモータの裏側。この基盤でこの部分が一番萌える。

    ASUS ZENBOOK UX31E UX31E-RY128 UX21 分解 マザーボード シロッコ
    [クリックで拡大]

     マザーボードの反対側。USBおよび2つのコネクタが見える。

    ASUS ZENBOOK UX31E UX31E-RY128 UX21 分解 マザーボード 背面
