    JUGEMテーマ:コンピュータ
      ASUS ZENBOOK UX31E UX21E 電源 ACアダプタ DC
    [クリックで拡大]

     どうしてこう・・・悪いところばかし真似るのか ξ´・ω・`
    ZENBOOKの電源の自作の可能性を検討してみた・・・

    PR
    ★★★最強のZENBOOKを作る!
    高速化ソフトプチフリバスター

    ASUS ZENBOOK UX31E-RY128 UX31E UX21E 内蔵SDHCのハードディスク化 内蔵SDXCのハードディスク化 高速化 増設
    [クリックで拡大]
    Windows 高速化 プチフリバスターWindows 高速化 プチフリバスター
    ---> プチフリバスターかんたん紹介ページ
    ---> プチフリバスター技術詳細ページ
    PR

    1.電圧緒元・・・および推測


    E 電源 ACアダプタ DC
    [クリックで拡大]

     ZENBOOKの採用するDCプラグ端子は3端子だ。
    テスターで電圧を測る。

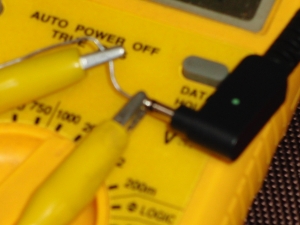

    E 電源 ACアダプタ DC
    [クリックで拡大]

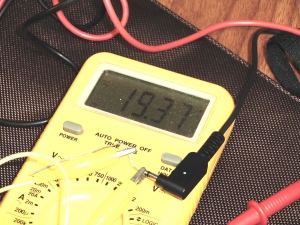

     測定の結果約19Vであった。
    ■センタープラス(+)つまり中軸がプラスだ。
    ■外側(先端部)との相対電圧は無負荷で19.37Vだ。


    ASUS ZENBOOK UX31E UX21E 電源 ACアダプタ DC
    [クリックで拡大]

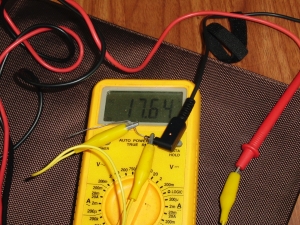

     次に、根元との電圧を測る。約17Vであった。
    ■根元がプラス(+)側だ。
    ■外側(先端部)がアースで、相対電圧は無負荷で17.64Vだ。



    [クリックで拡大]

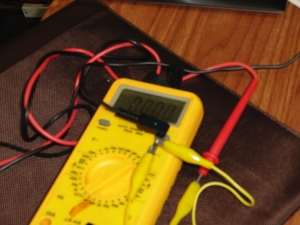

     先端部と根元の部分の電圧は約ゼロVだ。

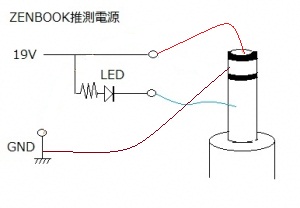

    zenbook ac adapter acアダプタ 電源 推測 回路図


     推測なのだがこうなっているのではないだろうか。。。
    なぜ、こういう推測をするかというとただ単に、LEDを発光させるためじゃないかと思えてならない。。。一般的なLEDの電圧降下が1.7Vと記憶する。19V-1.7V=17.3Vとなりだいたい符丁があう。


    2.寸法

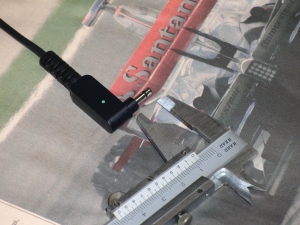

    ASUS ZENBOOK UX31E UX21E 電源 コネクタ プラグ 仕様 寸法
    [クリックで拡大]

     ノギスで測定した。
    1.外形3mm
    2.内径約1mm
     ※内径は計り難いので約としている。
    3.プラグ長さ約8.6mm
     ※長さは正確なmm単位ではなかった。端数を考慮して約としている。

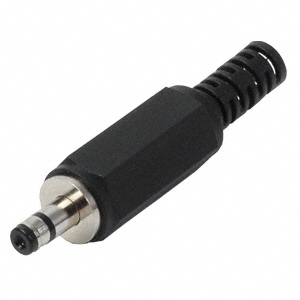

     プラグの形状はこれに酷似しているのだが・・・同系統の姉妹品と思われるが・・・寸が合わない。


    ASUS ZENBOOK UX31E UX21E 電源 コネクタ プラグ 類似プラグ
    http://search.digikey.com/jp/ja/products/PP-018/CP-018-ND/1624272

    ONN DC PWR PLUG 1.1X3.5X7.6MM - PP-018 - Connectors, Interconnects

    Digi-Key Part Number CP-018-ND
    Price Break Unit Price Extended Price
    11.750001.75
    101.3570013.57
    1001.03500103.50
    5000.82800414.00
    10000.73600736.00
    Manufacturer Part NumberPP-018
    DescriptionCONN DC PWR PLUG 1.1X3.5X7.6MM
    Quantity Available 1767
    All prices are in US dollars.

    Purchase Free Hanging (In-Line) Barrel - Power Connectors, Interconnect CUI Inc Plug PP-018

    3.現在入手可能なセカンドソース
     英語圏、中国を検索すると結構出てくる。ただし、う〜〜ん。。。

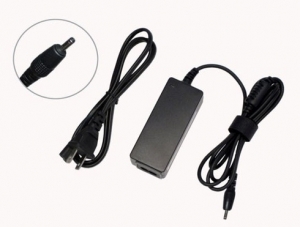

    http://www.global-laptop-batteries.com/asus-ac-adapter/Asus-ZenBook-UX31-45W-AC-Adapter.html
    ASUS ZENBOOK UX31E UX21E 電源 コネクタ 互換品
    [クリックで拡大]

     プラグは解像度が悪く判断できないのだが、2端子に見える。
    純正は3端子だ。プラグの軸内に1端子。外側に2端子だ。

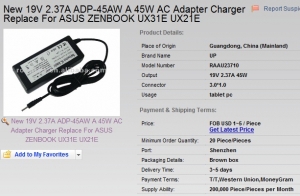

     同一製品と思うが、中国の工場がディーラー向けのサイトのアップ情報だ。やはり2端子に見える。
    http://rongtop.en.alibaba.com/product/533455721-209670999/New_19V_2_37A_ADP_45AW_A_45W_Ac_Adapter_Charger_For_ASUS_ZENBOOK_UX31E_UX21E.html
    ASUS ZENBOOK UX31E UX21E 電源 コネクタ 互換品
    [クリックで拡大]

     実物を見ないと判らないのだが・・・割り切った互換品は2端子として販売しているように見える。


    4.謎の第三端子


    ASUS ZENBOOK UX31 ACアダプター DCアダプター 電源 ジャック
    [クリックで拡大]

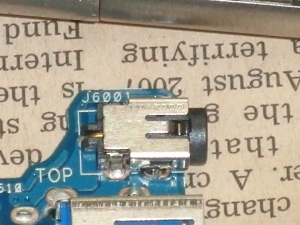

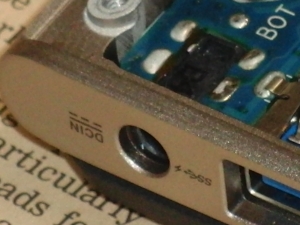

     DCジャックをピックアップ撮影する。


    ASUS ZENBOOK UX31 ACアダプター DCアダプター 電源 ジャック マザーボード
    [クリックで拡大]

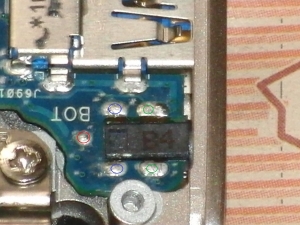

     基盤側だ。
    中央の黒いモジュールがDCジャックだ。

    ■赤○・・・約19Vの端子がきている
    ■青○・・・アース
    ■緑○・・・謎の第3端子。約17Vきている。


    ASUS ZENBOOK UX31 ACアダプター DCアダプター 電源 ジャック マザーボード
    [クリックで拡大]

     基盤を裏から見たDCジャック。
    メタルの上部に〜〜〜〜〜としたカラスの足跡のような物が見える。
    部品の型式だと良いのだが・・・機械の噛み跡のようである。


    ASUS ZENBOOK UX31 ACアダプター DCアダプター 電源 ジャック マザーボード
    [クリックで拡大]

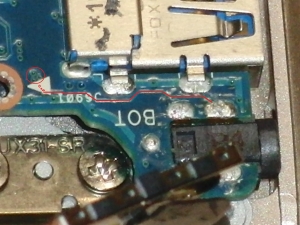

     謎の第3端子の配線を赤線で追っかけてみた。
    右から左に伸びてきて・・・白い△のペイントでラインが隠れている。。。たぶん上の○で囲んだ所に来ていると思われる。

    ASUS ZENBOOK UX31 ACアダプター DCアダプター 電源 ジャック マザーボード
    [クリックで拡大]

     基盤の背面だ。
    赤で囲んだ所にきていると思う。その下に小さなボックスが2つ並んでいる。赤で囲んだ所は右側のボックスに配線している。
    ボックスの下の端子から赤線で配線を追っかける。右側に伸びて行き止まりになっている。

    ASUS ZENBOOK UX31 ACアダプター DCアダプター 電源 ジャック
    [クリックで拡大]

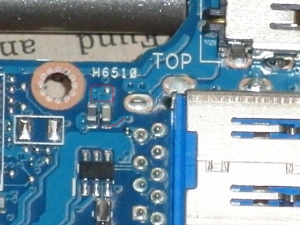

     再びマザーボードの表に戻る。
    白い△の少し上に緑で◎で囲んだ所がある。ここにさっきの行き止まりが来ていると予測する。ただ、これ以上の追跡は半田付けした部品をひっぺがし【完全な】破壊検査になると思われる。残念だがこのへんで止めておく。

     現在、中国のメーカからZENBOOK用の電源をサンプルで取り寄せる交渉をしている。彼らからの第3端子に対する見解を得られるかもしれない。
