MSI WindPad 110W 内蔵メモリを8GBに増設, 【メモリの増設拡張実験】

0
    JUGEMテーマ:コンピュータ
    SO-DIMM DDR3 204pin CFD D3N 1333F-8G WindPad 110W マザーボード
    [クリックで拡大]

     内蔵メモリ増設による高速化実験を行う。
    やれやれ漸く64bitOSの意味が問われる時代になった。普通に32bitの限界4GB超過するメモリを搭載したPCが転がっている時代となった。おそらく今年が端境期だろう。今年以降のマシンは標準で64bitになっていくと思われる。
     本編の内蔵メモリ増設箇所の抜粋を掲載する。
    内蔵メモリ増設だけ興味のある人用だ。全情報希望者は本編参照
    メモリの増設は分解を要するので注意。
    PR
    ★★★最強のWindPad 110Wを作る!
    高速化ソフトプチフリバスター

    Windows 高速化 プチフリバスターWindows 高速化 プチフリバスター
    ---> プチフリバスターかんたん紹介ページ
    ---> プチフリバスター技術詳細ページ
    PR

    13.MSI WindPad 110W 内蔵メモリを8GBに増設, 【メモリの増設拡張実験】

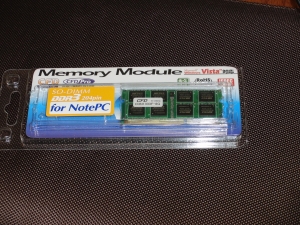

    WindPad 110W SO-DIMM DDR3 204pin CFD D3N 1333F-8G
    [クリックで拡大]

     DDR III 1333の8GBを差し替える事はできるだろうか。。。
    ということで8GB接続交換した。上の画像のメモリに差し替えた。

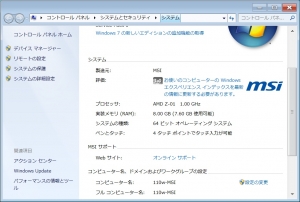

    SO-DIMM DDR3 204pin CFD D3N 1333F-8G WindPad 110W 増設 確認
    [クリックで拡大]

      Windows7のプロパティより8GBバッチリ認識している。

    プチフリバスターの導入Cドライブに目一杯メモリを確保
    [クリックで拡大]


    悪乗りしてCドライブにキャッシュメモリを4GB割り振り、高速化してみる。4GBと言っても固定的に4GBとるわけではない。ジャストインタイムで必要な時に最大4GBまで確保する・・・いや、しかし、、、メモリしゃぶしゃぶである。

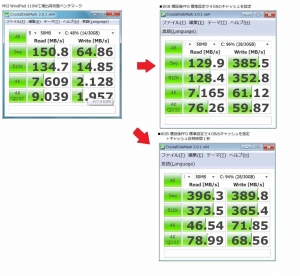

    まずCrystalDiskMark3でベンチマークをとる。

    SO-DIMM DDR3 204pin CFD D3N 1333F-8G WindPad 110W 増設 確認 CrystalDiskMark ベンチマーク テスト
    [クリックで拡大]

    概ね2倍強だろうか。。。より高速な設定もあるがここでは標準で、強化レベル1ともいうべき1秒の高速モードを採用した。


    SO-DIMM DDR3 204pin CFD D3N 1333F-8G WindPad 110W 増設 確認 CrystalMark2004 ベンチマーク テスト
    [クリックで拡大]

     こちらはCrystalDiskMark2004のベンチマーク結果。
    ディスクの強化に伴いスコアが2倍近くに底上げしているのがわかる。
    ディスクとは実際問題PCのボトルネックなのだ。

    PS.始末記


    MSI WindPad 110W メモリ 8GB 増設 Cドライブの減量

      メモリ増設の結果、Cドライブがパンクした。
    ガーン・・・このショットはリカバリディスクで工場出荷状態にもどして撮ったものだ。。。空き容量が5.56GBしかない(;´・ω・)・・・


     結論を言うと、メインメモリを8GBにしたため、ペアで16GBの予約ファイルが出来てしまった。

     次号でその対策を述べる。

    PS.始末記2・・・臨死編
     8GBに増設した110Wは約一ヵ月後、メモリに高負荷をかけるテストを一晩かけた結果、臨死した。テストの内容はプチフリバスターがVer3.2なり高速化に割り振るメモリの上限が64GB増加したことから、オーバー4GBのテストをしている時に起きた。

     BIOS画面も出ないため当初はマザーボードが壊れたと思った。買いなおしかと思ったのだが、もしやと思い8GBに増設するまで使っていた4GBカードに交換し、電源を投入。蘇生した。つまりメモリカードが即死したのである。

     現在は再度購入した8GBで完全復活している。
    DDR3メモリカードは以外と初期不良率が高いように感じる。

     増設する場合、メモリテストを必ずかけること。Windows標準のメモリテストは心もとない。16GB搭載の別マシンで3時間以上かけたテストをパスしても一晩かけて繰り返しテストしたらエラーが出ていた。

    始末の1.USBメモリからの起動、メモリテスト

     ラボではPMTというメモリテスト用の起動USBの作成ソフトを無料配布している。

    簡単起動USBでメモリ(RAM)テスト




    http://www.dnki.co.jp/content/view/100/79/
    PMTユーザーズマニュアル

     PMTは、PCをUSBブートし、ここからメモリテストを実行するものである。メモリテストはプロ志向のMEMTEST+86というフリーウェアにて行う。PMTの本質は
    MEMTEST+86を装備した起動用USBを作る事だと思えば良い。


    始末の2.USBメモリを接続する

    MSI WindPad 110W メモリ増設 メモリ交換 メモリテスト MEMTEST+86 USB起動 USBブート
    [クリックで拡大]

      WindPad 110WにはUSBポートは1つかない。
    ハブを経由してブータブルUSBとキーボードを接続する。
    ブータブルUSBはPMTが作ってくれる。というより、PMTとは起動用USBを作るソフトだと思って良い。


    始末の3.PCの電源を入れF11キーを押す
     電源を入れるとWindPad 110Wの場合、画面に英語でF11でブートメニューという画面が出るのですばやくF11キーを入れる。
     するとどのディスクで起動するかメニューが出るのでUSBを選択する。


     選択し、Enterキーを押すとUSBを起動ディスクとして立ち上がる。
    このUSBはフリーウェアのMEMTEST+86が起動するようになっている。

    MSI WindPad 110W メモリ増設 メモリ交換 メモリテスト MEMTEST+86 USB起動 USBブート
    [クリックで拡大]

     成功するとこの画面が出る。
     MEMTEST+86は一回メモリを検査するのに数時間掛かる。
    最低でも3時間はテストをかけよう。
     推奨は一晩だ。

     メモリエラーはゼロでないといけない。
    エラーは1回では出ない可能性がある。実際、一晩かけて出現しているのである。一晩じっくりとテストをかけよう。
