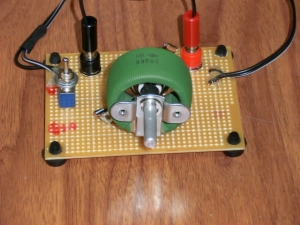

    No1. 携帯充電器 スマホ充電器 はどれが一番良いのか 評価 レビュー  測定回路の自作
    [クリックで拡大]

     今回は携帯充電器あるいはスマートフォン充電器の性能評価の実験を行う。
    まずは測定装置を自作した。この画像がそうだ。世には乾電池2本挿し、3本挿し、4本挿しあるいは充電池内蔵型と溢れている。どれが良いのだろうか・・・

     というわけでまずは測定器を自作した。

     PR□□□□□□

    ★★★最強のWindowsを作る!
    高速化ソフトプチフリバスター

    Windows 高速化 プチフリバスター Windows 高速化 プチフリバスター

    ―> プチフリバスターかんたん紹介ページ
    ―> プチフリバスター技術詳細ページ

    □□□□□□□□□PR

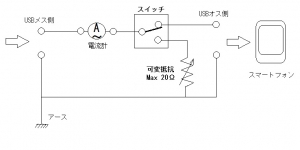

    No1. 携帯充電器 スマホ充電器 はどれが一番良いのか 評価 レビュー  測定回路の自作 回路図

    [クリックで拡大]

     回路図はこういうものだ。実に簡単なものだ。機能は2つある。まずスマホと充電器の間にこの回路を入れ流れる電流を調べる。実際にどれだけの電流が流れ込んでいるかを調べる。まあ、厳密には電圧も調べるのであるがこれは適度にテスターを当てれば良いので回路図中関連する記載はない。

     2つ目の機能はスマホのダミーだ。図中のスイッチを下に倒す。そうすると抵抗を介してアースする。要はダミーの負荷装置だ。負荷は可変抵抗で決定する。たとえば5Vで1Aの電流を流したい場合、抵抗を5Ωにすれば良い。オームの法則に従い電気を流す。

     複数の充電器を測定する場合、こういうダミー回路があると実に便利だ。スマホごとに当然消費電力は異なりそれらを勘案して充電器の測定は出来ない。逆に固有の負荷装置を作りそこに各種充電器を繋げば全て同じ条件で測定できる仕掛けだ。

    No1. 携帯充電器 スマホ充電器 はどれが一番良いのか 評価 レビュー  測定回路の自作

    [クリックで拡大]

     トップでも紹介しているが再度出す。こういう具合だ。正面のゼロ戦のエンジンみたいものは可変抵抗だ。5Vで2A流す場合10Wの容量になる。結構発熱するのである。従いこのようにゴツくなる・・・まあ、ここでは20Wのモノを使ったからなおさらゴツいというのもある。

     真面目な話・・・20Wがオーバーかというとスマホはどれだけ電気を食うか予想が付かない。


    No1. 携帯充電器 スマホ充電器 はどれが一番良いのか 評価 レビュー  測定回路の自作 土管イメージ

    [クリックで拡大]


     スマホ用にUSB(B)端子のメス型とオス型をつけている。従来の充電器を左側に接続詞、右側にスマホを接続する。

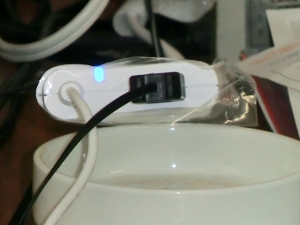

    No1. 携帯充電器 スマホ充電器 はどれが一番良いのか 評価 レビュー  測定回路の自作 接続

    [クリックで拡大]

     では早速テストしてみよう。 まずはやんわりとB121のAC電源に付いているUSB端子充電器に接続した。


    No1. 携帯充電器 スマホ充電器 はどれが一番良いのか 評価 レビュー  測定回路の自作 接続 電圧測定

    [クリックで拡大]

     さすがACアダプタにゴリゴリ付いている充電用USB端子だ。バイオレンスに0.65Aの電流が流れている。USB企画は通常500mAなんだがお構いなし。5V用充電装置としてゴリゴリ電気を流す。


    No1. 携帯充電器 スマホ充電器 はどれが一番良いのか 評価 レビュー  測定回路の自作 電圧測定

    [クリックで拡大]

     こちらは電圧である。5Vではなく4.75V出ている。これは500mAを超える電流を流したため電圧が下がっているのだ思われる。もし、スマホの充電が完了している場合は電流は下がり電圧は5Vまで上がると予想する。

     次回からは各種充電器をそれぞれ俎上に上げよう。
