    JUGEMテーマ:ケータイ
    No10. 【ACアダプタ式】携帯充電器 スマホ充電器 測定 評価 比較 レビュー トップランド M134編
    [クリックで拡大]

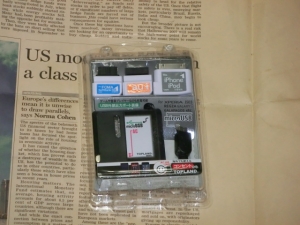

     トップランドのACアダプタ型の充電器 M134を紹介する。

    ■仕様
    ・AC100〜240V
    ・760mAh
    ・標準でアンドロイド用USBコネクタ、アタッチメントでiPhone, FOMA, au携帯に対応
    ・価格1554円

    PR□□□□□□
    ★★★最強のWindowsを作る!

    高速化ソフトプチフリバスター

    Windows 高速化 プチフリバスター Windows 高速化 プチフリバスター

    ―> プチフリバスターかんたん紹介ページ
    ―> プチフリバスター技術詳細ページ

    □□□□□□□□□PR

    No10. 【ACアダプタ式】携帯充電器 スマホ充電器 測定 評価 比較 レビュー トップランド M134編
    [クリックで拡大]

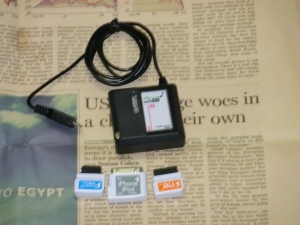

     M134を開封したところ。
    ACアダプタなので特別触れることはあまりないように思うが気になった所が2つ。

    ■付属ケーブルは約1mで少し短い。1.5mが一番使いやすい。
    ■パッケージ記載スペックだが容量760mAというのが気になる。筆者の愛用する
     HTCは最大電力で860mA消耗する。最大1000mAがストレスのない値と思う。


    No10. 【ACアダプタ式】携帯充電器 スマホ充電器 測定 評価 比較 レビュー トップランド M134編
    [クリックで拡大]

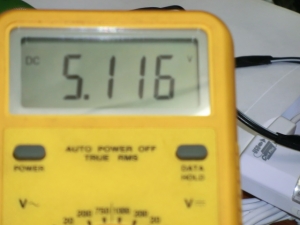

     無負荷状態での出力電圧を調べる。約5.1Vある。気持ち多めだが順当な線だろう。
    無負荷なので電圧は気持ち大きくなる。


    【ACアダプタ式】携帯充電器 スマホ充電器 測定 評価 比較 レビュー トップランド M134編
    [クリックで拡大]

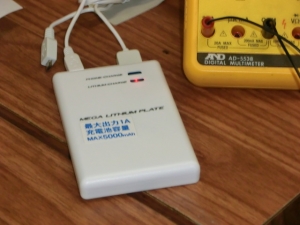

     同じくトップランドのリサイクル型携帯充電器「SFT-24」を充電してみる。
    「SFT-24」は5000mAの充電池を搭載した最大級のバッテリだ。これが完全に放電しすっからかんの状態から充電してみた。

    【ACアダプタ式】携帯充電器 スマホ充電器 測定 評価 比較 レビュー トップランド M134編
    [クリックで拡大]

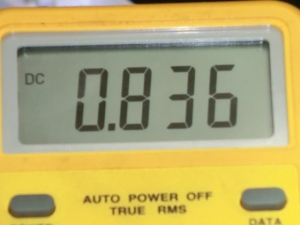

     これがテスターに接続したところ。
    836mAの電流が流れ込んでいる。これだけ出力があれば心強い。


    ■6/21追記

     オシロスコープを購入した。オシロスコープを使用して充電器の電圧を波形で見ていく事にする。

    測定条件:

    1. 10Ω固定負荷に接続。
    2. 期待する消費電流は500mA

    オシロスコープ 電圧波形

     オシロスコープの波形がこれだ。さすがにACアダプタ型ということだろうか。HTCの純正ケーブルと似たり寄ったりの波形だ。

    オシロスコープ 電圧波形

     オシロスコープのショット。誤差0.4%の電圧波形が出ている。

     写真のVpp 0.02Vというのはこれだけ電圧変動を観測したという意味。Vmin(最小電圧)5.01V、Vmax(最大電圧)5.03、Vagv(平均電圧)5.02V観測した。という意味。
