CFD販売 CSSD-S6T256NHG6Q 分解・消費電力・速度 徹底テストレポート

0
    JUGEMテーマ:コンピュータ
    CSSD-S6T128NHG6Q
    CFD販売の最新モデルCSSD-S6T256NHG6Qを入手、分解、ベンチを取った。
    搭載のコントローラがHG5dと微妙に異なるようである。


    前回に引き続き、256GBのCSSD-S6T256NHG6Qをレポートを書く。

     SSD TURBO BOOSTは本ソフトのOEM版です。CSSD-S6T256NHG6Qに使用権が標準添付します。
    ★★SSDの性能の極限を極める!高速化ソフトプチフリバスター

    高速化ソフトプチフリバスター
    Windows 高速化 プチフリバスター Windows 高速化 プチフリバスター

    ―> プチフリバスターかんたん紹介ページ
    ―> プチフリバスター技術詳細ページ

    □□□□□□□□□PR

    ベンチマークテスト
    バックグラウンドでのOSの処理がない分だけ動きが軽くなることに注意のこと。

    ■ベンチを取った機材。
    SSD CFD HG6q 128GB
     CPU  インテル Core i3 3220
    メモリ 16GB
     マザーボード  ASUSP8H77-V
     OS  Windows7 HP
     備考 データドライブEとしてマウント
    プチフリバスターをかける時は、スタンダード4GBのメモリを指定。

    ■CrystalDiskMark3によるベンチマーク

    CrystalDiskMarkテストは64ビット版で実行しています。

    CFD HG5d 128GB ベンチマーク

     CrystalDiskMark3でテストする時は基本、デフォルトを選んでいる。
    サンドフォース製のコントローラを採用しているメーカはここを、0FILL, 1 Fillにしている場合がある。0FILL, 1 Fillだとデータの内容が同じためデータを圧縮して高速化を狙っている機種だとスコアが伸びるのである。

    CrystalDiskMark3によるベンチマークテスト時にBIOSのSATAの設定がIDEモードで実施した結果、スコアが伸びなかった。

    これをAHCIモードにする事により、スコアが伸びた。


    SSDのスペックを最大限引き出したい方はBIOSでこちらの設定をオススメいたします。
    BIOS 設定

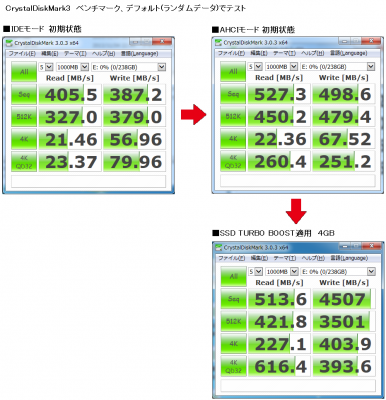

    上段の左がIDEモード標準構成でのスコア。右側はAHCIモード標準構成でのスコア。
    下がAHCIモードでSSD TURBO BOOSTを入れて高速化した上でのスコアだ。
    SSD TURBO BOOSTには4GBのメモリを振っている。



    CSSD-S6T256NHG6Q ベンチマークテスト

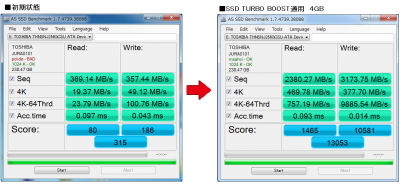

    ■AS SSDによるベンチマーク
    ■標準のテスト
    CSSD-S6T256NHG6Q

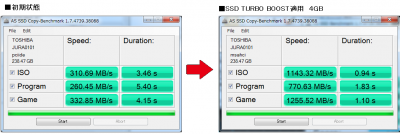

    ■Copy Bench
    CSSD-S6T256NHG6Q ベンチマークテスト

    ■データ圧縮のスコア
    CSSD-S6T256NHG6Q データ圧縮

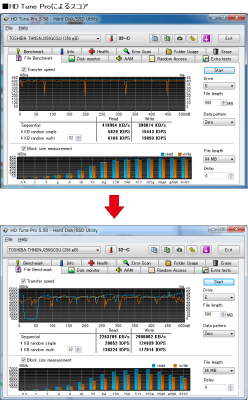

    ■HD Tune Proによるスコア
    CSSD-S6T256NHG6Q

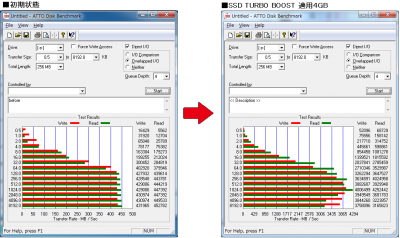

    ■ATTO DISKによるベンチマーク
    CSSD-S6T256NHG6Q ATTO

    ■プチフリ、あるいはダメージテスト

     どんなSSDも使っているうちに必ず遅くなる。必ずである。
    SSDがプチフリ現象を100%克服したとしてもNTFSフォーマットである限りは絶対に速度劣化現象が現れると思った方が良いだろう。
     ラボではSSD、べつにHDDでも良いが、理論上、ありえないほど最悪の状況を作り出すソフトを作った。純度100%の最悪のコンディションを作るソフト、それが「スペースデデフラグ」。SSDの内部構造をミジン切りにする。極限化にSSDを追い詰める。

    スペースデデフラグ

    本ページへの公式URL---> http://spacededefrag.dnki.co.jp/

     これに今回のSSDに掛ける。


    スペースデデフラグを掛けると各種操作が劇的に遅くなる。従いパーテーションを次ように割りケースバイケースでテストをする。

     5GBのパーテーションは、初期化状態、ミジン切り状態、ミジン切り状態にしたとの最適化検証用、の3つの用途に使う。最後の残り全部は一般的なテストに使う。
    スペースデデフラグを掛ける時、ここでは空き領域は10%になるようにしている。
    ※CrystalDiskMark3のデータサイズは100MBにて実施。

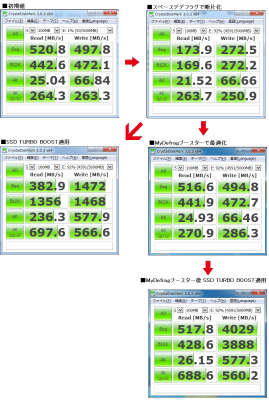

    CSSD-S6T256NHG6Q ダメージテスト

    最初の図は初期状態でのベンチマーク。これをスペースデデフラグでドライブ内をミジン切りにすると右側のようになる。これを「MyDefragブースター」を使い最適化すると再び元に戻る。
    「スペースデデフラグ」でSSDがこのように速度劣化する事が判る。そして、これを 最適化すると再び元のスペックに戻る。今回は「MyDefragブースター」のプレミア版が持っているレベル4のデフラグ(最適化)をかけた。





     式名称は「SSD対応MyDefragブースター」である。フリーウェアの定番デフラグ「MyDefrag」のミドルウェアとして作成した。無料配布しているので上手に利用して欲しい。
     http://ssdbooster.dnki.co.jp/

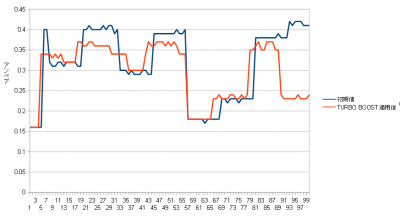

    ■消費電力測定テスト
    ベンチマーク測定時にSSDとPCを繋ぐ5Vの電源供給ケーブルに0.1Ωの抵抗を入れこの間の電圧を測定し、流れる電流を逆算した。
    128GBの測定時よりハッキリとした差が現れていないが、SSD TURBO BOOST適用後の方が消費電力が少ないのが分かる。
    これはSSDのコントローラに掛かる負荷がそれだけ軽減されているためと思われる。ベンチマークはCrystalDiskMark3を使用した。データは1GBを指定。
    CSSD-S6T256NHG6Q 消費電力
    ■分解
    こちらも同様に分解してみた。

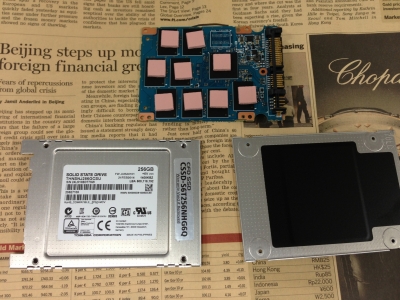

    CSSD-S6T256NHG6Q 分解

    128GBのSSDよりチップが4つ多いのが分かる。

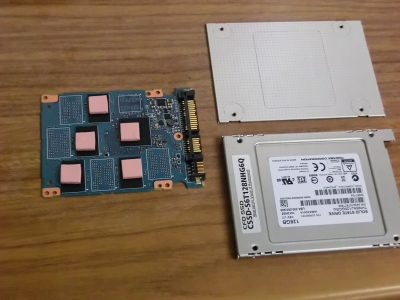

    CSSD-S6T128NHG6Q 分解

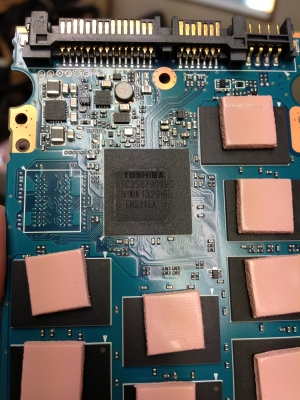

    チップには
    TOSHIBA
    TC358790XBG
    TAIWAN 1329HBL
    EM5115A
    の記載
    CSSD-S6T256NHG6Q 分解
