Part.3 [検証&試作2号編]

0
     Part2の電源のテストレポートをする。
    そして、試作2号機を案内する。

    Part2で作成したEeePC用のアダプタをこの一週間ロードテストしたが、、、結論でいうと、「不十分」であった。

    ※2008.3.3追記:追試をしているのでこちらも参照して欲しい。
    EeePC電源の実験,ACアダプタ9.5Vの実験 Part.6 [緊急追試の巻]

    レポート:
    1)バッテリが完全に放電している状態で自作アダプタを
     接続してPCの起動はできた。
     また正常に使用できた。

    2)バッテリの充電は、4時間ほどかけて40%くらいまでは
     行われたがそれ以後は充電されなかった。

    ■結論
     EeePCの起動、稼動には問題ないと結論する。
    ただし、バッテリを充電するには電圧不足である。従い、
    非常の際の一時的な使用以外には役に立たないと結論する。

     たぶん、EeePCの内蔵バッテリを充電させるためには、9.5V以上の電圧が必要なのだと思われる。9.5Vという変な電圧であるのは何かそういう理由があるということだと考える。

    ■試作2号機の自作と実験
     以上より、9V系の採用を断念する。12V系の電源を利用する方式を考える。

    ・12V2A以上の量産型の電源を使用する。
     確か秋月通商で12V2Aが1000円で売っていたのでこれを
     利用することにする。

    ・このまま利用すると物騒なので、、、9.5Vに電圧を下げる
     機構を考える。

     筆者の性格でいえば、えいやあと接続するのだが、、、そもそも、電源には2〜3V余分に電圧があってあたりまえという印象がある。まあ、昔の電源はトランスで交流をダイオードで直流化していた。。。交流の波のピークがあり、整流してもリップルという波打ち現象がおき、数V高い電圧がでているものだったからだ。

     それに、電源回路は5Vやそこら高くても良いという常識がある。。。からだ。。。

     とはいえ、では5万もする機材を壊したらどうなるかと考えると、、、考えてしまう。ましてや、Webに書いているのでまねする人がいると思えばなおさら二の足をふむ。

    ■試作2号機の構成
     ・写真1のようなアダプタ形式とした。
      一方を12Vアダプタに接続。もう一方をEeePCに接続する。

     ・アダプタの要点は写真2のようなもの。

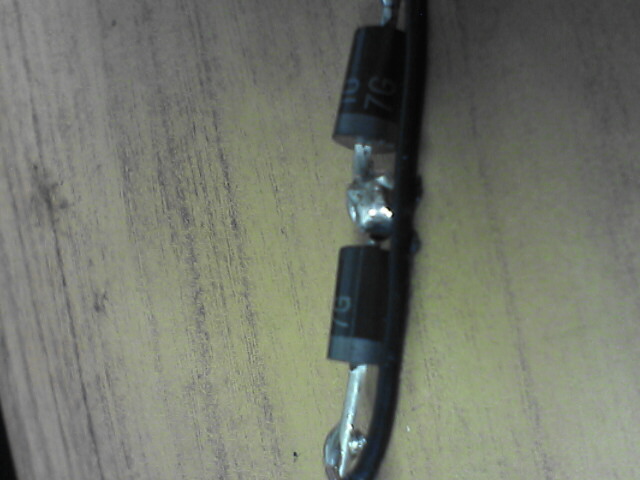

      容量3A以上のダイオードを2本(普通は3本)入れている。



     ダイオードという半導体がある。秋葉原で二束三文で販売している部品だ。この素子には順方向電圧降下(VF)という特性がある。電気を流したときに、電圧が0.6Vほど低下するというものである。

     従い、期待するところは、3本接続して0.6×3=1.8Vの電圧降下を狙う。12V−1.8V=10.2VとなりEeePCに適した電圧になると考えるわけだ。

     前回のテストで、EeePCの純正電源は9.5Vと言っても実際には約10V出ている。従い、これで良いだろうという判断である。

     写真で2個接続しているのは、秋葉原の若松通商3Fで適当なダイオードを購入した。VFを調べた所、1V近かったので2本とした。VFは一般的に0.6Vと言われているけど型式により高いものも低いものもある。

     2本接続しているのは、このような理由からだ。

    ■本日の経費
     ・5mmオス型<-->5.5mmメス型変換ケーブル180円。
      若松3Fでみつけた。。。配線が楽で良い。

     ・ダイオード3個。。。@60円だったと思う。。。
      合計180円。

          ***

     さて、例によって例のごとく、、、真似は私の確認が取れるまではしないように。。。

     できれば来週、レポートを載せる。。。それまでは真似はしないように。。。

     もっとも、、、レポートは遅れそうな雲行きだ。。。

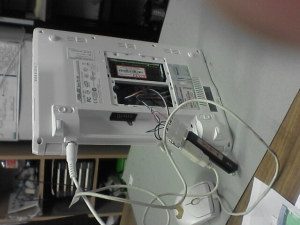

    先日、EeePCを改造し、内部の未使用のUSBポートを2つケーブルを付けて外部に引っ張り出して使えるようにした。次の写真がそれだ。。。現在、USBメモリとマウスを接続して動作している。
    こちらのテスト(というなの遊び)で電源はすこし時間がとれないかもしれない。
