Part.4 [純正電源の分解]

0
     今回は余話。今後の予定と、Eee PC純正電源の分解をアナウンスする。

    ■次回Part.5:試作二号機のレポート
    ■Part.6:車載アダプタを睨んで本格的な電源試作三号機の設計
    ■Part.7:三号機の運用レポート
    ■Part.8:「EeePCを快適に!」車載用9.5V電源の開発

     となる。

     さて、本レポートはまさに余話となる。
    純正アダプタを分解してみた。


    [クリックで拡大]

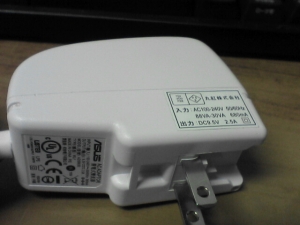

     これは純正のアダプタの写真。これを分解してみよう。


    [クリックで拡大]

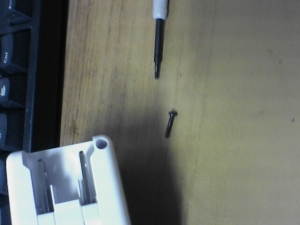

     4角でフタはロックしている。1つは6角ネジでとまっている。
    のこりの3つはプラスチックのツメで止まっている。

     分解にあたり、6角ネジを外す必要がある。
    1点をネジとし、のこりをプラスティックの筐体一体設計としているあたりが面白い。良く考えているという印象有り。またトリッキーという気もする。こういう設計は筆者の好むところでもある。


    [クリックで拡大]

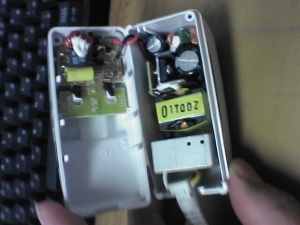

     分解したところである。予想どうり、ハイテク電源である。
    スイッチングレギュレータ方式の電源と一目でわかる。

     10V(公称9.5V)2A以上という高出力がトランス式では考えられない。しかし、この目で見てはじめて確証を得る。事実を確認した事が大きい。これは自分の推論に対する自信につながるからだ。

     さて、次回は二号機のレポートなる。あくまで予定である。

     たぶん、余話として、Eee PCに内部増設した拡張USBポートの実験レポートが入る事になると思う。。。

    08.03.25追記
    新章にて、純正フル互換を新規作成紹介している。是非参照されたいファイナル!EeePC用純正フル互換の電源の自作
