Part.6 [緊急追試の巻]

0
     EeePC電源の実験,ACアダプタ9.5Vの実験 Part.3[検証&試作2号編]で9V電源を接続したテストを行った。結果は芳しいものではなかった、、、しかし、、、同様のテストをして動いている人がいるようなので、、、もしやと思い追試をすることにした。
     レポート2の時は、充電をうまくキックできないという症状だった。たぶん、リチウムイオン電池を充電するのに必要な電圧がかけるのだろうと思ったからだ。。。

     今回の件もあり、リチウムイオン電池をしらべると通常は1セル(≒電池一個)3.7Vが標準だという。Eee PCのバッテリは、これを2セル×2で使用していると言う。2個並列1パックとして、これを直列に2個。電圧は直列にかけるから、3.7×2=7.4Vとなる。

     う〜〜む。。。これであれば9Vで十分おつりがくるのだろうか。。。私のテストに不備があったのだろうか(汗)。

     試作1号機の時には、9V2Aの電源を使用した。その後のいろいろテストしているときに、充電時に2.1Aの電流が流れていることが判明している。0.1Aの定格オーバーの差なのだろうか。。。

     さて、2つの9V電源で精密な追試を行った。2つめは、前回レポート用に買っておいた秋月の姉妹電源。こちらは2.5Aと容量が大きいモデルだ。

    ■試作1号
     秋月通商:GF18-US0920-Tを使用。
     定格:9V,2A
     無負荷電圧:8.973V

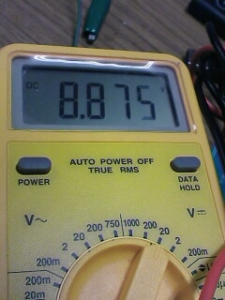

     EeePC負荷時:8.875V
            定格の98.61%出力
            無負荷時の98.9%出力
             ※バッテリ充電率80%でテスト。

     テスト結果:充電されず




    ■試作1号A
     真ん中、秋月通商:NT24-1S0925を使用。
     ・9V,2.5A
      無負荷電圧9.11V

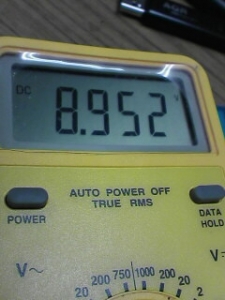

      EeePC負荷時:8.952V
            定格の99.46%出力
            無負荷時の98.26%出力
             ※バッテリ充電率80%でテスト。
      テスト結果:正常動作



         ***
           ***


     ということで、急ぎ、2つの9V電源でテストした。2つで結果は明暗を分けた。

     確かに問題の出たほうは容量が定格で2Aとなっており、0.1Aあしが出ている。。。

     しかし、どちらも、9Vに対しては98%以上の精度で電力を供給している。わずか0.1Vの出力電圧の差で明暗が出ていることが判る。

    ■追試結果
    1.判定つかず。使用したAC電源の誤差なのか、容量不足か
      判定つかず。

    2.試作1号を作るのであれば、電圧降下に余裕のある容量の
      大きい方が良い。成功確率が上がる。

    3.ただし、AC電源そのものの誤差でどうなるか判らない。
      9Vでマイナス2%の誤差が出た時点で動作しない可能性が
      ある。
      誤差プラスマイナス3%が一般的であると判断する。
      従い、マイナス1.39%以上の電源に当たれば動作する。
      また、マイナス1.39%より下方向の電源に当たれば容量が
      十分あっても動作しないと結論する。

            ***

     しかし、、、リチウムイオンバッテリを充電するには十分な電圧だと思うのだが何故充電できないのだろうか。。。やはり容量だろうか。

    編集後記08.0330
    新章にて、純正フル互換を新規作成紹介している。是非参照されたいファイナル!EeePC用純正フル互換の電源の自作


    編集後記08.0330
    本レポートをクリアしたコンパクトな電源のレポートをアップした。EeePC電源の実験,ACアダプタ9.5Vの実験 Part.7 試作2号機改良型10V電源


    編集後記08.0303:
     電源用ICに78XXシリーズという便利なものがある。電子回路用の安定した電源を簡単につくるものだ。いろいろなメーカがこの互換ICを販売している。東芝はTA78XXという型式で販売している。

     このICは例えば、5Vの電源を作る場合、5V+αの電源を必要とする。αは東芝TA78XXシリーズで2Vだ。つまり、+2Vを定格で要求している。

     リチウムイオンバッテリが7.4Vの電圧を必要として充電器は安定した電力を供給するのに+2V必要としよう。。。=9.4V。

     なんとなく、純正の9.5V電源の理由が説明できるような気がする。

     ではなぜ、9V付近で動作するのか、、、+2Vを必須条件と捉えず、ICが絶対に動作する条件と捉えれば大体+1.4Vあたりから正常に動作しはじめるかもしれないとして。各ICはばらつきはあるが全ては2V以下で品質を揃えている。と推理できるように思える。
