Part.7 [試作2号機改良型10V電源]

0


     実は新レポートで、Eee PC純正電源フル互換の公称9.5V電源をアナウンスする予定である。。。

     ではあるが、今回はこれまでの総決算としてコンパクトなEeePC用電源アダプタを発表する。写真を見て欲しい、このアタッチメントを既存の12V電源に接続すればバッチリEeePC用の電源に化ける便利物である。

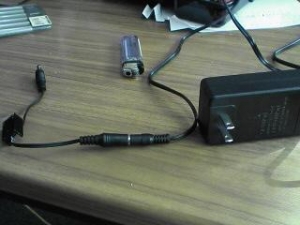

     上述の写真は12Vアダプタとペアで接続したところ。このアダプタを接続すると12Vが降圧して10Vになる。厳密には1.6V下がり10.4Vになる。

     既存の普通の12V電源に接続するだけでEee PC用の2台目の電源に化ける。

     100円ライターがすみっこにいる。比較して欲しい。極めてコンパクトにまとまっているのが判る。

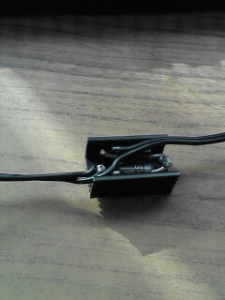

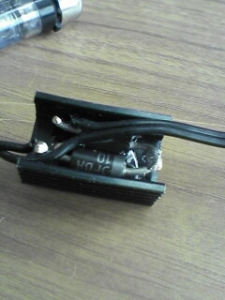

     これら2つの写真は、アダプタを撮影したもの。前回まで作ってきた物をコンパクトにまとまっているのが判る。

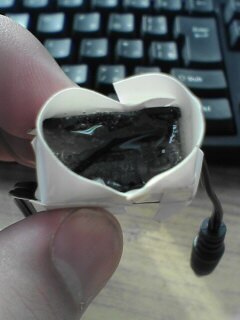

     これは悪乗りというか、常用する上でのお約束。エポキシ系接着剤で固めるために回りをビニールテープで巻いている。ここにエポキシ系接着剤を流し込むという算段だ。これにより、うっかりショートという事故を防げる。エポキシ系接着剤はいわゆるAB2液混合式の接着剤だ。

    ■仕様
    1)回路図は前々回のレポートを参照。

    2)使用した部品は次の物。
     ・3PD10 ダイオードを2本。
      これは秋葉原の若松通商3階で購入した。一本60円。
      容量は余裕を見て5Aのものとした。少し、太いので、
      本当は3本接続したかったのだがヒートシンク(放熱器)
      への収まりから2本とした。
      3Aに落とせば3本入るのだが、これがバランスだろう。

     ・ヒートシンクは図の形状のもの。コの字型になっている。
      コの字の溝にダイオードを2つ入れている。

        ***

     今回をもって本レポートは終了する。本当はカーアダプタの設計図も出来上がっているのだが以下の理由で終了とする。

    1)新章にて、純正電源フル互換公称9.5VEee PC用電源の
     作成記事を発表する予定だ。実はラボではこちらがすでに稼動し
     ておりいたく愛用している。

    2)やはり新章となるが、ラボでは各種改造Eee PCが散乱している。
     列挙すると内蔵ディスクを16GB+16GB+4GB+4GB
     の40GB仕様のもの。
     16GBのUSB×2本+標準の内蔵4GB+SDHC4GBが
     内訳だ。
     および、RFID内蔵型。

     などなど、、、これらを紹介する上でも本章はこれにて終了とする。

     たぶん、次回はEee PCの内部にUSBポート×2の増設か、フル互換電源を発表する。

        ***

     今後、各発表は平行して行うかもしれない。。。記事の発表はシャッフルする事になると思う、、、読者は記事の順序に戸惑うかもしれない。容赦願いたい。記事は全てトップのインデックスから階層化するようにするので不明のときは総合目次 Indexを参照願いたい。
