ファイナル!EeePC用純正フル互換の電源の自作(ACアダプタ) Part3.蛇足-トラベル充電器

0

    [クリックで拡大]

     EeePC用のACアダプタの自作は前回で終了のつもりであったが、、、死蔵してもしようがない。。。人柱記事として作成したトラベル用のコンパクト電源を紹介する。

     極めてコンパクトであり、出張用に最適である。ただし、この電源は使い手を選ぶ玄人向けだ。万人向けではない。ゆえに、もともとは記事しないつもりものであった。。。ゆえに、今回は蛇足である。
     この電源はNT24−1Aシリーズの18Wモデルだ。GF18US1215Tという型式だ。

     玄人仕様な理由は18Wであるという点に尽きる。すなわち、

    OKEeePCシャットダウン状態での充電能力がある。必要電力11W。
    OKフル充電のEeePCを駆動する能力がある。必要電力13W。
    !EeePCを駆動しながら、充電能力はない。必要電力11〜24W。

    08'04月09編集追記
    1.EeePCの巡航時間アップ、BIOSのカスタマイズによる消費電力の調査」でより詳細なデータ揃った。EeePCは最大2.13Aの電流を流すようである。従い、EeePCを起動している時は必要な電流を本体駆動に廻し、余りをバッテリに廻しているようである。本体がオフの時は2Aの電流がバッテリに廻されているようである。ゆえに、本体オフで充電する場合はAC電源には最大20Wが要求される。18Wではやはり足りないようである。


     つまり、18WではEeePCを使用しながら充電に容量が足りないということである。判っている人間が以外は使ってはいけないというものだ。

     所有者を選ぶ玄人向けと私が考える所以である。

     簡単にテストした範囲ではバッテリの充電率が90%以上になった時に数分おきに充電がOFFになる。理由はどうもGF18US1215Tの安全装置が作動し電流を制限しているようである。たぶん、内部の電流監視装置が働いているのだと思う。

     バッテリは総じて空の状態ほど内部抵抗が高く充電用の電流を流せない。満充電に近づくほど沢山の電流を流せるようになる。

     出力18Wを超過をこの充電器は識別して制限を加える結果と思われる。推測でしかないのだが、一定の電流を超えると発熱するポリスイッチという素子がある。これは発熱すると内部抵抗が上昇するという性質を同時に持つ。発熱すると抵抗が上がり出力電流を制限する。このような安全装置が働いているのだと思う。

     やはり、使い手を選ぶ電源だ。


    [クリックで拡大]

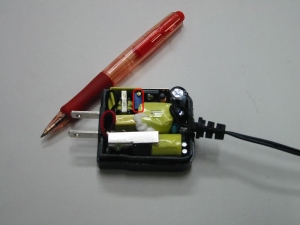

     蓋をあけた所。
     実は、これはチューンが終了している。


    [クリックで拡大]

     赤で囲ったところを見て欲しい。ここに半固定抵抗が収まっている。


    [クリックで拡大]

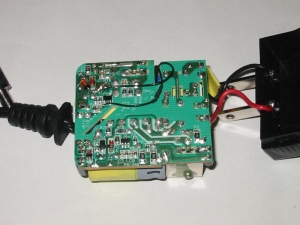

     こちらは回路の背面である。
    さらに、チューンの箇所を示す。ズームアップしたのが次の写真だ。


    [クリックで拡大]

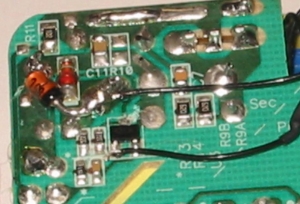

     繰り返しになるがすでにチューンが終わっている。写真中において黒い電線とガラス管を追加実装している。では個別説明して行こう。


    [クリックで拡大]

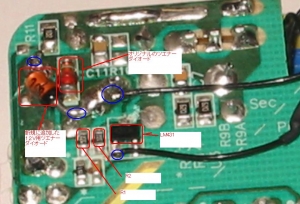

     写真を拡大して各部の説明をして欲しい。前回のレポートと付けあわせばチューンの内容が判るだろう。

     本電源では、R1として4.7KΩ。R2として1.2KΩが設定している。

     青で囲った所が、追加実装箇所だ。二本の電線はそのまま、半固定抵抗の方にいっている。半固定抵抗を加え、R1がR2の3倍つまり3.6KΩになるようにすれば良い。
     詳細は前回のレポートを参照。約16Kくらいを接続すれば良いことが判る。

     この電源はどうも、出力電圧を下げて行くと共鳴現象が起きるように思う。無負荷時電圧を10.1Vくらいテスターでみならがら調整すると安定して動作する。ちなみに、10.1Vにて組み立てEeePCを接続した時は9.8Vの出力となったことを付記する。空ふかししている状態では10.1Vくらいと思えばよい。

     カラス管は12Vのツエナーダイオードだ。出力電圧が12V以上(11.4Vmin〜12.7Vmaxの誤差がある)になるとショートしてEeePCを保護する。

         ***

     最後に繰り返しになるが、、、これは、使用上の約束を守れる人だけが使える電源だ。そのかわり、コンパクトというメリットをモバイルユーザに与えてくれる。

     私としては、あえてこれ以上の詳細の記述を控える。電気の知識のある人であれば、これで十分に追試ができるだろう。
