EeePCは乾電池で動くか?!「乾電池式使い捨て電源」の実験.1

0

    [クリックで拡大]
     アルカリ乾電池が激安である。単三がダイソーで@25円とな、、、100円で5本パックだそうな。400円で20本となる。

     アルカリ単三が2000mAHとして、1V(1.5ではない)として20本×1V×2000mA=40WA。

     国内仕様のEeePCのバッテリが5200mAH(外国は4400mAH)だそうだから、5200mAH×7.2V=37.44WAだ。

     何やら灰色の脳細胞に響くものがある。

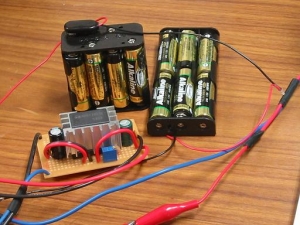

     というわけで、EeePC用のドロップタンク(追加増槽)を作り実験してみた。写真がそうである。ドロップタンクは戦闘機の翼の下にぶら下がっているあれである。。。現代社会では携帯用使い捨て充電器のEeePC版という方が判りやすいだろうか。

    [クリックで拡大]

     ドロップタンクの写真だ。手持ちのバッテリホルダーがx8とx6だったので、合計14本をとしている。。。本当は16本にしたかったのだが、いたしかたない。今はこれしかテストができない。

     今度秋葉原に行った時に、バッテリホルダを調達して二次テストをしよう。

    ■ドロップタンクの仕様
     実はこれは万能アダプタである。別に供給源は乾電池である必要はない。12.5V以上の電源を接続すればEeePC用の9.5V電源を出力する優れものだ。。。これは後日、別章でレポートするが、たとえばVAIO用のACアダプタとかをこれに接続すればEeePC用の電源に化ける。

     車のシガレット端子に接続すればカーチャージャに化ける。もっとも、車のバッテリは通常は12.5V以上はあると思うが公称は12Vなので注意して欲しい。ピンピンの生きの良いバッテリでないとムリが出るだろう。。。もちろん、エンジンがかかっている状態であれば電圧は16V近くになるので電圧だけみると問題はないのだが。。。まあ、エンジンをかけながらEeePCを接続する事はないだろう。。。

    ・IC式のSWレギュレータ方式である。
    ・出力は9.5V固定に調整している。最大出力電流は3A
     いつもは出力を10Vにするが、今回は乾電池の負荷を考え
     9.5Vとする。
    ・入力電圧は出力+3V以上であること。ゆえに、12.5V以上
     が必要。
     入力電圧限界は最大50Vまで。
     ∴12.5〜50Vの電源に接続できる。

    ■テスト条件
    ・改造タイプ白(16GB×2本挿し)モデルを使用。
    ・バッテリはフルチャージしたものを接続。
    ・乾電池は近所のケイヨーD2にて購入したもの。
     ※ダイソーの物が性能が一番良いそうである。乾電池の持久力
      を調べている方がサイトで述べていた。
      「100円ショップアルカリ乾電池 性能評価実験
    ・負荷は起動したEeePCをそのまま、触らず放置してテスト
     した。

       ***
        ***

    ■テスト結果

    [クリックで拡大]

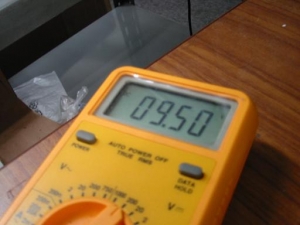

    〜52分経過 ・・・ 9.5V出力キープ
    60分経過  ... 9V前後で電圧が上がったり下がったり
               ※ステータスはACアダプタ接続中
    90分経過  ・・・ 8.44V

               ※ステータスはACアダプタ接続中

       ***
        ***

     ふうむ。。。12本で約1時間は持つとは言えるだろう。
    ミステリーは出力電圧が8.4Vに下がっている現在でも「ACアダプタ接続中」というステータスだからだ。。。

     過去のレポートだと8.8Vくらいから充電されないというものなのだが、、、何故だろうか。。。内蔵バッテリの公称電圧が7.2Vなので、これ以上の電圧が維持できればAC電源でEeePCは動作すると思うのだが、、、ミステリーだ過去の電源テストではAC接続/バッテリを交互に繰り返していたからだ。。。

     無理やり説明するとすれば、出力電圧に上下の変化が少ない場合は今回のような結果になるということか。。。

       ***
        ***

    ■予想あるいは甘い期待

     アルカリ乾電池は公称1.5Vだがさらの状態で1.6Vであり、使っているうちに0.7Vまで落ち込み完全に死亡するということだ。

     本装置は入出力の間に3Vのドロップ電圧を必要とする。従い、乾電池の最後の保持電圧を0.75Vとして必要な電池の本数を逆算する。

     所要バッテリ数 = (3V + 9.5V) / 0.75V
     ∴16.6本。

     17本が本装置により乾電池のエネルギーを全て搾り取るのに必要な本数と言えるだろう。

     「100円ショップアルカリ乾電池 性能評価実験」には重要な提示がある。すなわち、

    ・乾電池1本が1Vに低下するのに約1時間。
    ・さらに、これが0.75Vに低下するのにさらに25時間。
    ・この調査をされた方は負荷に約1A前後の電流を流すようにして
     いる。厳密には2本直列の電池に2Ωの抵抗を接続している。
     だいたいEeePCの消費電力と同じである。

     以上より、16本のときに、約1時間25分持つ可能性がある。
    本装置の効率はカタログ上90%であるが、正味85%だろうか。。。ただし、「100円ショップアルカリ乾電池 性能評価実験」が固定抵抗を使用しているのに対して、本装置は安定化装置を備えているので凸凹でどうなるか判らない。

          ***

     次回は来週以降になると思うが、16本の乾電池でテストすることにする。

    PS.
     しかし、現在、テスト開始から2時間30分経過するのだがEeePCはまだAC電源接続中という表示がでている。。。ミステリーである。

    編集追記
    電圧が8V台に低下した時は、EeePCが「AC電源接続中」というメッセージでるのは、EeePC側が嘘をついていたようである。実際には内蔵バッテリで動いていたようである。
