5.EeePC・UMPC/デジカメ必携「メモリチェック27」、SDHC,CFの初期不良、リーダの不良のレポート

0
    EeePC・UMPC・デジカメの生命線フラッシュメモリの初期不良の再現レポート。実際に障害がでる組み合わせで信頼性をテストする。プロカメラマン必携のビジネスツールでもある。

     Eee PCに限らず、UMPCおよびデジタルカメラで問題になるフラッシュメモリの初期不良・不良の検出に成功した。その結果メディアの不良、カードリーダの不良、パソコン本体の不良というトリプルクロスの問題を浮き彫りにしているようである。
     ゼロスピンドル機の生命線フラッシュメディアの不良を現実に体験する事ができた。これをレポートする。

     Eee PCではないがプロのカメラマンに対して福音を与えられるのではないだろうか。
    ■PR・・・Eee PCの高速化に最適です
    Windows 高速化 プチフリバスター
    --->
    Eee PC高速化・SDHCのHDD化 プチフリバスター製品紹介ページ



     前回よりアナウンスしていたPCC27はその反響が大きい事より「メモリチェック27」として製品化する事にした。
     個人ユーザには「f2d」の支援ソフトとして無料配布するので安心して欲しい。法人用途・業務用途の方に対して、より高性能化したものを有料にて提供する予定だ。

           ***

     さて、ラボでは幾つかの問い合わせを頂いた。

    「ショップブランドの廉価なSDHCを購入した。8GBと16GBを購入したのだが、2つとも動作が不安定で困る。ショップに相談して交換したが、交換分もまた不安定で困っている。計量的にSDHCのチェックができず困っている。初期不良の交換期限が迫っているのでメディアチェック27(PCC27)を入手したい。」

     実際にユーザから生の声を聞くと色々考え込む。当初、単純に「これはOK,これはNG」と分ければ良いと思っていたのだが、計量的に何%の確立でエラーがでる。何クラスターが異常であるという測定が急務であると考えた。

     また、プロのカメラマンは常に何枚もカードを必要とする。事前に複数のカードをチェックする必要に迫られるだろうことも想像できる。このような理由で「メディアチェック27」を製品化することにした。

    1.ラボで遭遇したメディアエラーレポート
     冒頭の写真を見ていただきたい。ラボで不良を検出できた装置の写真だ。ラボではEee PC用に16GBのSDHC,USBメモリをテストしているが、これらではエラーが一切出ない良品だ。

     「メディアチェック27」をテストする上ではなはだ都合が悪い。そういえば、、、以前からデジカメで撮影した画像が壊れるという症状があったことを思い出し、デジカメ用のCFカードをチェックしたらビンゴであった。案の定、ボロボロの結果とあいなった。

     やはり、初期不良、ハードの障害というのはあるのである。

    ■症状その1
     デジタルカメラで撮影した画像をPCに取り込もうとすると何枚かの割合で読めないものがある。

    ■症状その2
     メディアの認識そのものがパソコンで時間がかかる。また、この症状は利用するパソコンにより顕著なものとそうでないものがある。

    2.PCC27改め、「メディアチェック27」の機能追加と障害検出の実際
    SDHC,CFカードの不良をパーセンテージで計数表示した。これで品質を数字で証明できる。

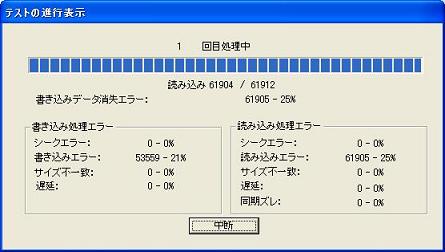

     これは、冒頭の機材に「メディアチェック27」をかけた結果だ。メディアは一昔前の32MBである。障害のでるメディアとしてこの32MBを紹介する事を明記する。実際にはどの容量のメディアでも同様であると思う。

     本画面ではプログラムから見た時に、想定しうる全ての障害に対して障害をカウントしパーセント表示できるようにした。なお、パーセント表示は小数点以下切捨て表示しているので注意のこと。

     ユーザは「メディアチェック27」をかけた時に全テストでエラーゼロであれば、そのメディアの初期不良はない、もしくは可能な限り小さいと思っていただきたい。

     もし、一つでもエラーが出たら対処が必要だ。

     この図、ラボで測定に成功したこの32MBのカードでは次の2つのエラーがでている。

    1)書き込みの時に21%のクラスター(データの保存区画)で書き込みに失敗している。

    2)読み込みでは実に25%がエラーとなっている。
     上で書き込みに失敗したのが21%だから25%の内訳は、
     ・書き込みに失敗したために読めなかったもの21%。
     ・書き込みに成功しているはずだが、実際に読めないもの4%。

     ラボではこの機器は常用しており、不安定ではあるが騙し騙し使っていた経緯がある。まさか「メディアチェック27」でこのような数字がでるとは思わなかった。

     パソコンで使用する時は、エラーが発生するとやり直しをかけて騙しだまし動いていたのかもしれない。

    3.障害検出と対処の実際
     ここで、検証のために新たにトランセンドのリーダを購入した。CFカードの不良と断定して良いか判らなかったからである。



     右側の写真がそうだ。これで再度CFカードをテストしたら、オールグリーンであった。。。つまり、メディアの不良だけを疑ってはいけないという、より恐ろしい事態が発生している。どれか一つ障害が出れば不安定になることを示している。

     ラボのスタッフに相談したところ、、、「僕がさんざん言ったじゃないですか、メーカによっては動作がボロボロですよ」とのこと。別に忘れていたわけではないのだが、目にすれば身にしみる。

     以上より、「メディアチェック27」でもし不良を検出した場合は次の事を疑うべきだろう。

    1)メディアそのものの不良。
    2)リーダそのものの不良。
    3)Windowsないしパソコン本体の不良(もしくは品質不足)。

     対処方法は次のようなものだろう。

    1)メディアそのものの不良。
    -->他のメディアを問題なく読み書き出来ているパソコン+リーダで「メディアチェック27」を動かす。
     障害が出ればメディアの不良と思って良いだろう。

    2)リーダそのものの不良。
    -->実はEeePCではこれが恐い。本体内蔵のSDHCリーダが不良だったらお手上げである。
     他のリーダで障害はでない。しかし、このリーダでは障害がでる。このような場合は、リーダを疑う。

    3)Windowsないしパソコン本体の不良(もしくは品質不足)。
    -->少々厄介であるが、、、他のパソコンで「メディアチェック27」をかけて問題ない事を確認しよう。

    4.最後に一言
     ラボに相談にくる人の話を聞くと、「動きが遅くてなんとなくおかしい」という現れ方をするとのこと。具体的にYes/Noで判断がつかず、ショップに不良交換のリクエストがしにくいということであった。

     「メディアチェック27」は、アップしている画像のとうり、数字でエラーを出してくれる。是非活用して欲しい。

     おっと、最後にメディア・機材には耐久性があるので使っているうちにガタが来るということも当然あるので注意して欲しい。

     ネットで色々調べていると、カメラマンの方が決定的瞬間を撮影したのだが、いざパソコンに吸い上げようとしたら消失していたという泣くに泣けない事があったという。

     本ソフトは、このような事を最小限にすることができる。。。また、写真撮影の前日にメディアをチェックしてノーエラーであることを確認して撮影に望むという事もできるようになると思う。
    ラボでは、一度に数枚のメディアを同時にチェックするプロ版を開発する予定でいるので業務で使いたい方も十分使えると思う。
