緊急レポート! EeePC 901分解レポートNo3

0
    ASUS Eee PC・EeePC901分解画像No1
    [クリックで拡大]
     本レポートNo3,いよいよ分解する。901は、まるで先祖返りしたような不思議な機体だ。。。実にこの小さな中に拡張製がぎっしり詰め込まれている。。。まるで、テクニカルデモンストレーションが目的で作られたようである。
    ■PR・・・Eee PCの高速化に最適です
    Windows 高速化 プチフリバスター
    --->
    Eee PC高速化・SDHCのHDD化 プチフリバスター製品紹介ページ



    ASUS Eee PC・EeePC901の分解画像その2
    [クリックで拡大]

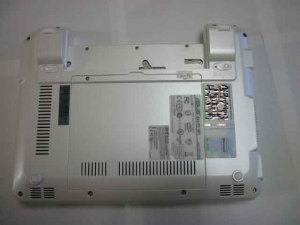

     まずは基本、、、EeePC901をひっくり返したところ。気のせいか、、、メモリハッチが大きい事に気が付く。

    ASUS Eee PC・EeePC901の処女膜
    [クリックで拡大]

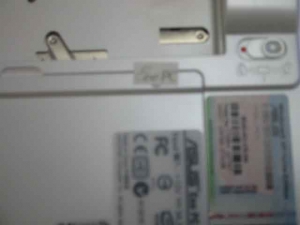

     ピンボケで申し訳ない。。。撮影しなおしている時間がないからそのまま載せる。メモリハッチの封印シール。。。意味のあるシールとは思えないがお約束でUpする。

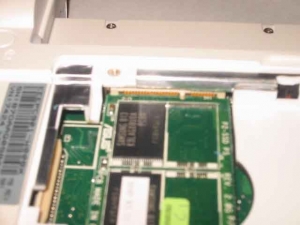

    ASUS Eee PC・EeePC901のメモリハッチを開けたろころ。
    [クリックで拡大]

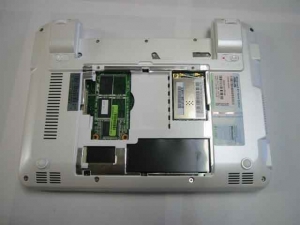

     右に見えるはWiFi無線LANカード。左に見えるはMini−PCI−Expressコネクタに刺さった8GBのSSDカード。

    ASUS Eee PC・EeePC901のメモリハッチをあけた画像
    [クリックで拡大]

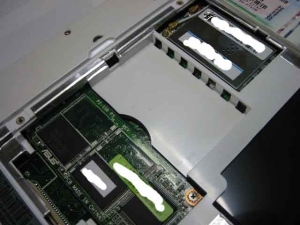

     さらに拡大したところ、、、中央の空間が用途不明。冷却用の空気の流れを確保するために作られているように思われる。もちろん、ここに拡張カードを格納する事を最初に考えたが関連するコネクタが見当たらない。
     実はこの空間の裏にCPUが存在する。。。EMI(電磁波対策)だろうか???このあたり、素人にはわかりません。

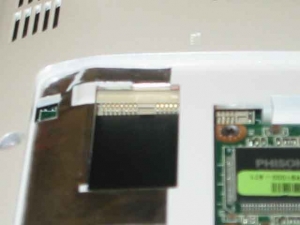

    ASUS Eee PC・EeePC901のMini-PCI-Expressコネクタ経由のSSDカード
    [クリックで拡大]

     EeePC901には2枚のSSDカードが接続している。4G−Xのときのようにマザーボード直結ではなくMini−PCI−Expressスロットに接続するようになっている。これはそこを拡大写真したもの。

    ASUS Eee PC・EeePC901のメモリハッチに使われていないIDEコネクタを発見。

     さらに、メモリハッチの中をのぞくと、、、使われていないIDEコネクタがある。。。これは何に使うのだろうか。。。空いている空間に配置するオプションがありこのIDEからケーブルを引くのかもしれない。

    ASUS Eee PC・EeePC901
    [クリックで拡大]

     さらにメモリハッチの中には、ナゾの空間がある。ここは、切手サイズのカードを配置できるスペースがある。。。向こう側に見えるコネクタスロットで反対側にSSDがささっている(残念)。このスロットは基板上ではIDEと銘打っている。コネクタの形状にはEeePC4G−XのMini−PCI−Expressと同じ者を使っている。

          ***

     さて、ここから本題、いざ分解である。

     まず、背面のネジを全て外す。
     次に、キーボードを外す。4G−Xに比べ、901は外し難くなっているが基本的に同じ構造をしている。フックを3つ外すとキーボードが外れる。4G−Xまではフックが金属製だったのだが、901からプラスチック樹脂に変更されたてめにやり難くなっている。

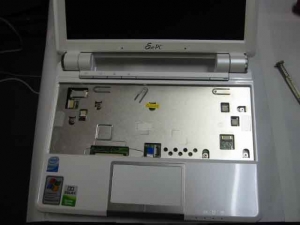

    キーボードを外したASUS Eee PC・EeePC901
    [クリックで拡大]

     図中のネジを全て外す。黄色い封印シールも破る。

    ASUS Eee PC・EeePC901のケース上面を外したところ。
    [クリックで拡大]

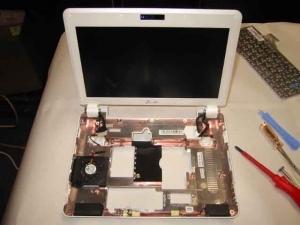

     EeePC901のケース上面を外したところ。このように外れる。

    ASUS Eee PC・EeePC901のケース上面を外したところ。
    [クリックで拡大]

     こうしてみると判るのだが、、、やはり、筐体内の空気の流れに工夫が重ねているように見える。ハッチが開いて見えるのはそのためだと思う。

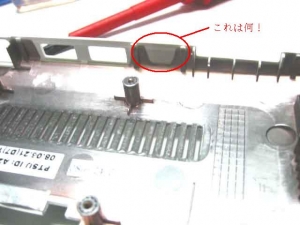

    ASUS Eee PC・EeePC901の隠れ拡張性、ファイアワイヤか?
    [クリックで拡大]

     筐体に怪しい痕跡を発見。。。どうも、、、ここにはもともコネクタを配置できるようになっているようである。。。この形状は何だろうか、、、ファイアワイヤではなかろうか。。。

     この痕跡とペアの基板側を次の写真で表す。

    ASUS Eee PC・EeePC901のファイアワイヤ取り付け口だろうか、、、

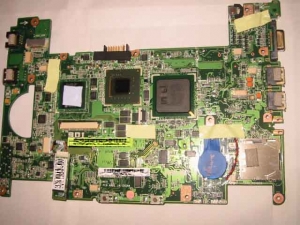

    ASUS Eee PC・EeePC901の生基板である。
    [クリックで拡大]

    ASUS Eee PC・EeePC901内蔵のBlueTootユニットを発見
    [クリックで拡大]

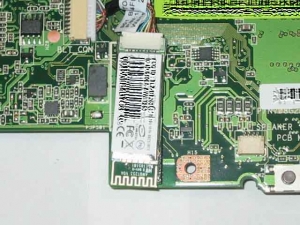

     EeePC901内蔵のBlueTootユニットを発見。。。でも、、、大きくないか、、、クラス2のものは、、、この半分以下なんだが。。。

     それよりインターフェースが気になる。4G−Xが愛用していた何でもかんでもUSBインターフェースというわけではないようだ。

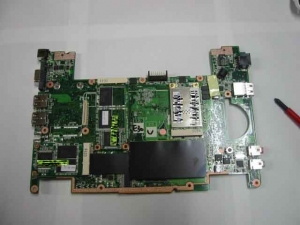

    さて、ASUS Eee PC・EeePC901の背面の基板の写真。
    [クリックで拡大]

     さて、EeePC901の背面の基板の写真。
     良く見るといろいろと面白い事が判る。

    ■全てで4つのIDE/Mini−PCI−EXpressコネクタスロットが存在する。3つはスロット実装。1つは台だけが残っている。
    ■Wi-FiユニットがMini−PCI−EXpressの一つを使用。基板にはMini Cardと銘打っている。
    ■SSDメモリユニット4GBが一つ使用。
    基板上ではIDEと銘打っている。
    ■SSDメモリユニット8GBが一つ使用。
    基板上ではIDEと銘打っている。

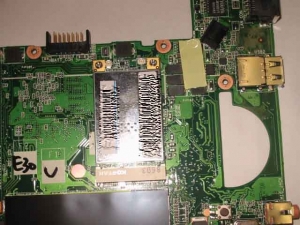

    ASUS Eee PC・EeePC901のWi-Fiユニット
    [クリックで拡大]

     EeePC901のWi-Fiユニットの拡大写真。シリアルNoはモザイクをかけている。

    ASUS Eee PC・EeePCのSSDユニットを接続しているMini−PCI−Expressスロットその1
    [クリックで拡大]

    EeePCのSSDユニットを接続しているIDEスロットその1。

    ASUS Eee PC・EeePCのSSDユニットを接続しているIDEスロットその2
    [クリックで拡大]

    EeePCのSSDユニットを接続しているIDEその2。

     2つのSSDユニットは長さが違う点で注意。
     筆者はなぜ、、、こういうことをするのか判らないのだが、、、SSDはまだ出始めたばかりで容量の大きいものは数も少なく、値段が高いということではないだろうか。。。Linuxモデルで20GBとかがあるとWebで聞いている。用途に合わせて廉価で供給の安定しているものをここに接続したいのだろうか。。。

     素人考えだが、、、4GBには速度の速いSSDを、8GBのほうは速度が遅くても良いから容量の多いものをという使い分けをしているのではないだろうか。。。

     4G−Xと同時に8GBモデルも台湾であったと聞く。。。8GBはSSDをMINI−PCI−Expressスロット経由。4G−Xはマザーボード直結で比べられないほど4G−Xが高速で動くラボのスタッフは言っていた。。。

     MINI−PCI−Expressスロット経由だと遅くならないのか???心配したものであるが、、、901では同じコネクタを使用しているがインターフェースはIDEを使用しているようである。低速のMINI−PCI−Expressに懲りてIDEにしたのだろうか。。。

     さて、おせおせでやってきた緊急レポート3号、とりあえずこれで一部完結となる。

     二部は改造編の予定だ。これから検証だが、、、直感的にUSBポート2つは増設できそうである。甘い考えを持てば4つまでいけそうである。まあ、そんなにUSBがあってもしようがないし、、、何よりBlueToothが標準装備なので、、、あとはGPSと、USBメモリの増設くらいしか思いつかない。。。そういえば未使用IDEコネクタが一ついる。。。ここにはCFカードが接続出来そうである。。。とすれば、改造よりアタッチメントユニットの方が良いかもしれないか。。。

     来週から第二部開始の予定である。
