緊急レポート! EeePC 901 第二部、改造とUSBの増設の実験2

0
    ASUS Eee PC・EeePC901 にUSBポートを追加する。
    [クリックで拡大]
     う〜〜む残念。。。2つUSBを増設したかったが、、、1つまでのようである。今回はUSBの増設の仕方を超特急(つまり簡単に)レポートする。
    ASUS Eee PC・EeePC901
    [クリックで拡大]

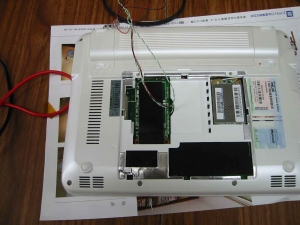

     EeePC901の背面、メモリハッチを開いている状態だ。
    ここでハッチ左脇のSSDメモリカード(D:ドライブ8GB)を外す。

     現在、私がテストした範囲ではこのD:ドライブ8GBのSSDメモリカードの刺さっているスロットだけにUSB信号が来ている。

     EeePC901の基板上の表記は少し混乱しているのだが、、、

    ■IDE1・・・C:ドライブ4GB。
    ■IDE2・・・D:ドライブ8GB。
    ■IDE3・・・未使用、3G CARDとも印刷している。
    ■MINI CARD・・・WiFI無線LANカード
    ■歯茎のみ

     IDE3は明らかにコネクタの形状が違い、ピン数も異なる。
    おおざっぱに数えたら42ピンだったと思う。。。

     そして、他のものは4G−XのMini PCI Expressと同じ形状ピン数だった。歯茎も同じ。歯茎と言っているのはコネクタがハンダ付けしておらず台だけが向きだしの状態だからだ。

     Mini PCI Expressは、ピンNo36がUSBのD−、38がD+と規定している。さて、例外(IDE3)を除き、4G−XのMini PCI Expressと解釈してテストした。。。結果は、、、

    ■IDE1・・・NG
    ■IDE2・・・OK
    ■IDE3・・・NG
    ■MINI CARD・・・NG
    ■歯茎のみ・・・NG
    ※08.07.19追記
     歯茎には途中で断線しているが、USB信号が来るようになっていることを確認。現在は、2ポートのUSB増設が可能になっている。


     となった。。。私の配線ミスも考えられるのだが、、、IDE2だけが有効であり他はUSBの配線が省略されているようである。

    ASUS Eee PC・EeePC901 にUSBポートを追加する。
    [クリックで拡大]

     冒頭の写真を再度掲載する。
    IDE2スロットからSSDカードを外したところだ。ここに緑と白のケーブルをハンダ付けした。

     ちなみに、この配線の難易度は電線の種類で変化する。
    普通の電線を使用すると極めて難易度が高い。。。ラボでは0.6mmの潤フロン縒り7芯を使用した。。。この電線を使用すると非常に簡単に配線できる。

    ASUS Eee PC・EeePC901
    [クリックで拡大]

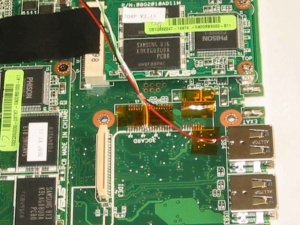

     USB4本の電線のうちD+,D−は確保した。あとは電源5VとGND(アース)だ。

     上の写真をよく見て欲しい。。。5Vは素直に他のUSBの5V端子から拝借した。当然のことではあるが、、、EeePCの全てのUSB5Vはお互いにショートしている。つまり、ここに配線すれば自動的に電源ICに接続したのと同じ事になる。

     アースは、歯茎のところから拝借した。別にどこでも良いのだが、、、ここが(心理的にも)一番取り安いという理由だ。

     歯茎には、緑と白の配線があるがこれは無視して欲しい。失敗の記録である。最初、ここからD+,D−がとれると思っておりハンダ付けした。もちろん901からここは未接続のようだ、、、使用できなかった。

         ***
           ***

     大急ぎでUSBポート1の増設をレポートした。興味のある人は自己責任でトライすると良いだろう。。。

     テスト評価しやすいように、USB端子を外に出したが、IDE3のところがまるまる空間で空いている。。。ここに16GB〜32GBのUSBを接続するのは結構ハッピーだろうか。。。

    ■「EeePC901用のUSB増設キット」について
     商品化する場合はラボのUSB/SDHCをHDD化する「f2d」をセットにする形になる。。。興味のある方は是非メールを頂きたい。
     shopinfo@dnki.co.jpまで。

     正直EeePC901はBluetoothが標準装備なので、内蔵USBポートは一つだれば十分という気もするし、やはり一つだけでは有効性がないかもしれない。。。

     やはり、、、欲しいという方はお便りが欲しい。。。1つで十分だからキット化して欲しいとか、、、ハブ内蔵にして欲しいなどだ。。。

     さて、次回は何を紹介しようか。。。C:ドライブのSSDとD:のSSDが使用しているICが異なる。。。C:が高速なSLC型フラッシュメモリだった。。。D:は低速だが廉価なMLC型であった。。。電源も発熱も含めキナクサイが、12Vになり、一挙に標準の電源が使用できるのが嬉しい。。。
