緊急レポート! EeePC 901の重カスタム。IDE3(ZIFソケット)を利用してCFカード内蔵による大容量化実験(失敗の人柱レポート)

0
    ASUS Eee PC・EeePC901にZIF経由でCFを接続する実験
    [クリックで拡大]
     困った。。。ゆっくり紹介する気でいたのだが、、、失敗というマイナスの情報がでた。従い、不要な人柱抑制という意味で、急ぎレポートする。今回は、真似してはいけないNG情報として見て欲しい。。。EeePCの未使用のIDE3コネクタ(ZIF形式)にCFカードを接続の記録だ。
    ASUS Eee PC・EeePC901のメモリハッチに使われていないIDEコネクタを発見。
    [クリックで拡大]

     EeePC901のメモリハッチを空けるとすぐわきに、未使用のコネクタがある。このコネクタは、、、

    ■ZIFスロットと呼ばれるものである。IDEインターフェースである。
     ZIFは、日立方言と東芝方言の2種あり。EeePC本体側は
     日立方言仕様である。CF側は日立仕様であった。従い、
     日立ZIF<->日立ZIF接続ケーブルを使用した。
     ※両方言の違いはスロットケーブルの厚さが異なる事である。
      このため合わないとケーブルがすぐに抜ける。またケーブルを
      ロックできない。
    ■基板上では、IDE3の印刷している。
    ■近傍には「3G CARD」という印刷がある。

         ***

     ここには、ZIF接続ケーブルで接続できる機材は接続できると思われる。。。

     というわけで接続してみた。
     接続は次の機材を使用。

    ■シリコンパワー社の「200X8GB」を使用。
    ■CFスロットには型式「PA−CF18Z Rev.A」を使用。
    ■901との接続には「PA−CF18Z Rev.A」付属の両端青の
     フィルムケーブルを使用。

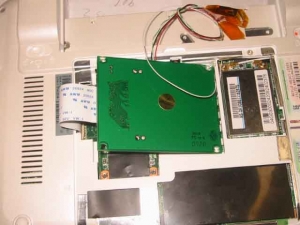

    ASUS Eee PC・EeePC901 ZIFケーブル経由でCFを接続する。
    [クリックで拡大]

     冒頭のCFカード接続ソケットがひっくり返っている。ZIFと接続するケーブルの向きのせいでこうなっている。

          ***

     さて、簡単に接続した結果を述べよう。

    1.SSDカード(D:ドライブ)が接続しているとEeePCが
     不安定になる。BIOSのセットアップ画面の動きがおかしくなる。
     -> 抜けばこの症状は消える。

    2.BIOSのセットアップ画面では、
     ・CFカードをIDEマスターとして認識する。
     ・従来のC:ドライブSSDカードはIDEスレーブになる。
     ・BootドライブがCFになる。
      ->C:ドライブSSDカードにする必要がある。

         ***
           ***

     さて、この状態で起動する。。。

    1. Windowsが途中でブルースクリーンエラーになり再起動がかかる。

    2.CFカードを抜くと正常に起動するようになる。
     ・ZIF接続ケーブルを抜いてもOK.
     ・CFカードをスロットから抜いてもOK.
    3.ブート可能USBでこのEeePCを起動できる。また、
     C:SSDも、CFのドライブも認識している。

     症状としては、EeePC901標準のXPが予想外のD:ドライブを見つけるとクラッシュするという印象あり。

         ***
           ***

     急ぎ、この情報を「人柱希望者」にパスする。鋭意、役立てて欲しい。

         ***
           ***

     現在、次の検討項目を感じている。

    1.今回使用したZIFコネクタ接続ケーブルは問題ないか?
    2.ZIF接続用のCFカード接続スロットに問題はないか?
    3.EeePC標準のC:ドライブ格納のWindowsの設定に問題はないか?
     ※たぶん、、、CDで起動して、OSをインストールし直せば動きそう気がする。

     また、、、CFがIDEのマスターになっているのが気になる。。。従来のC:ドライブがスレーブに来ている。。。CFをスレーブに明示的に指定が必要な気もする。。。これは少し時間がかかりそうである。
