緊急レポート! EeePC 901 第二部、改造とUSBの増設の実験3(リャンコ差しの成功)

0
    ASUS Eee PC・EeePC901にUSBポートを2つ増設する
    [クリックで拡大]
     前回のレポートを見た方が2つめのUSBポートの所在を探る重要な指針を調べてくれた。。。ラボでは至急追跡調査をしたらビンゴであった。。。USBポートの2本差しに成功した。急ぎ(略式)でレポートする。
     「EeePC 901-X分解してみた。」ラボのレポートを見て分解された方がいる。

     この方が、歯茎(コネクタソケットのついていない基板の台)のUSBのD+,D−がどこに配線しているのかを調べられた。

    ASUS Eee PC・EeePC901の第2の内蔵USB信号を発見!
    [クリックで拡大]

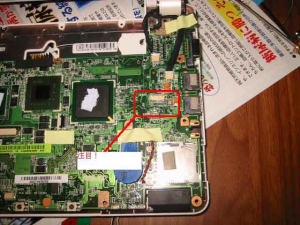

     コネクタから見て反対側の面。EeePC本体でいう上面に配線が来ていた。

    ASUS Eee PC・EeePC901の第2の内蔵USB信号を発見!
    [クリックで拡大]

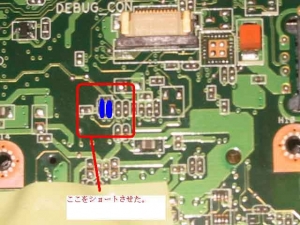

     さらに問題の箇所を拡大したところ。この写真を撮影したときには、すでにラボで改造手術(!)が終わっており、問題のところは結線済みになっている。
     写真の青い所をショートさせれば良い。青く塗りつぶしている所はすでにラボでショートさせた所を判りやすく青で塗っている。
     これにより、歯茎のところのUSBの信号が行き渡るようになる。

     要はジャンパSWに相当する部品がMini−PCI−Expressの該当ピンの手前で未接続になっている。結果、配線が途切れているということだ。

     筆者は、あまり改造配線を引き回したくないのでこのような手法をとった。

     もちろん、ショートさせずに、、、つまり写真の青い所の上側の端子に直接配線し、これをUSBコネクタに配線しても良い。この場合、、、
    ■メリット
     ハンダ付けが簡単になる。
    ■デメリット
     増設するUSB機器は、基板の反対側であるために、ぐるりと電線を這わす必要がある。

     詳細は次号述べる。ラボで今、検証がとれたので急ぎこの記事を書く。

    ASUS Eee PC・EeePC901
    [クリックで拡大]

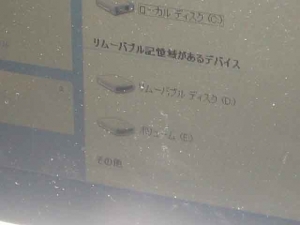

     画面が汚いのは許して欲しい。128MBのUSBメモリがリャンコで認識している。これはともに増設したUSBポートからとった。
    ※第二SSDは、CFの接続実験で撤去しているので、USBはDからマウントしている。(・e・)

     確認が取れた時点で、読者の方のWebに挨拶をしにいったら、、、その方もまさに、裏をとりUSB信号が来ている事を確認されたようである。

     いづれにせよ、有意義な情報をレポートできて嬉しい。
