緊急レポート! EeePC 901のBIOS設定<永久保存資料>

0
     早くて8月下旬〜9月下旬になると思うがラボでは「EeePC901用USB増設キット」を発売開始する予定だ。。。
     予定なので注意。。。内容構成は既存の4G−X用の「USB増設キット」と同じ物になると思う。
     今回は、、、「EeePC901用USB増設キット」の下準備も兼ねてBIOSをレポートをする。
    ■ PR・・・Eee PCの高速化に最適です
    Windows 高速化 プチフリバスター
    --->
    Eee PC高速化・SDHCのHDD化 プチフリバスター製品紹介ページ


     901用の「USB増設キット」は正直ってラボで出そうという方針は決まっているのだが、、、詳細は煮詰まっていないのが現状だ。キットを希望する方はもう少し待って欲しい。。。

     今回は、「USB増設キット」作成の一助となるように901のBIOSをレポートする。

     EeePCに限らずPCのカスタムは基礎資料としてBIOS設定が極めて重要だ。BIOS設定如何ではPCは起動しなくなる場合があるからだ。

     今回は、少々退屈かもしれないが、これからEeePC901を改造するためには絶対必要な基礎資料をお届けする。


    ■BIOSとはなんぞや


     読者でBIOSを知らない方はいないと思うが、、、最近、家電としてEeePCを購入している顧客からラボへの問い合わせが増えているので、ここから説明する。

     「Basic Input Output System」の略でバイオスと読む。EeePCを起動する時に、F2キーを押していると、、、タイムスリップしたような白黒(と青)の古臭い画面が現れる。この画面の事だと思えば良い。

     BIOS(バイオス)とは、DOS/Vに電源を入れると最初に動き出すプログラムの事だと思えば良い。。。(厳密には違うのだが、、、みなさんはプロ技術者ではないので簡単に覚えておいてよいだろう)。

     BIOS画面はBIOSの初期設定を行う。ここでEeePCの内蔵ハードウェアの設定を行う。

         ***

     ざっと、画面を流していくので、、、こういう画面があるのだなと思って欲しい。BIOS画面はWindowsが起動する前なので、スクリーンショットがとれない。従い、筆者がポチポチ手で模したワープロ画面を紹介する。

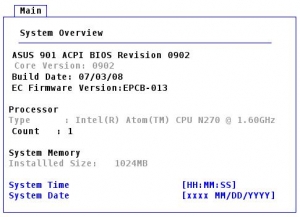

    ASUS EeePC・Eee PC 901のBIOS画面1
    [クリックで拡大]

     BIOS画面を出すと最初の画面がこれ。
     ここではEeePC 901の時計の設定を行う。
    ATOMというクレジットが見える。

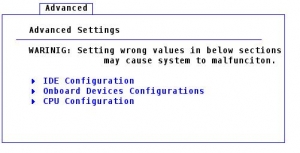

    ASUS EeePC・Eee PC 901のBIOS画面2
    [クリックで拡大]
     アドバンスド画面。。。ここでは、IDE(内蔵HDD関連)、オンボードつまりマザーボードに載ったBluetoothなどの設定を行う。新しいところでは4G−XになかったCPU関連の設定が増えている。

    ASUS EeePC・Eee PC 901のBIOS画面3
    [クリックで拡大]

     Advanced → IDE Configurationへ移行した画面。
    「→」は親が画面のAdvancedから「IDE Configuration」を選択したと思って欲しい。以後、「→」で前後関係を示すので注意。

    ASUS EeePC・Eee PC 901のBIOS画面4
    [クリックで拡大]

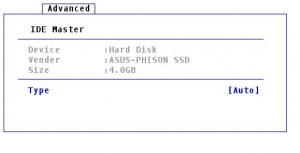

     C:ドライブで認識しているSSDの仕様設定が表示している。

    ASUS EeePC・Eee PC 901のBIOS画面5
    [クリックで拡大]

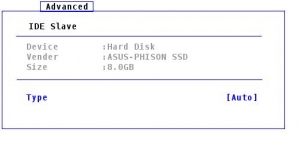

     Advanced → IDE Configuration → IDE Slave画面
     同じく、D:ドライブの画面。


    ASUS EeePC・Eee PC 901
    [クリックで拡大]

     Advanced→ Onboard Device Configuration画面マザーボードに実装している機材の設定を行う。Enabled(許可)、Disabled(禁止)のいづれかを指定する。

     いままで動いていた機材が、、、動かないという時はこの設定の変化を疑うと良い。今までEnableだったのがDisabvledになっていたなんてことは良くある話だ。

    ASUS EeePC・Eee PC 901
    [クリックで拡大]

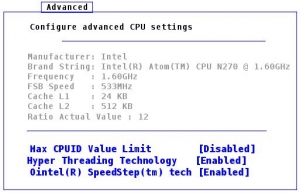

     Advanced→ CPU Configuration画面、CPUの設定を行う。
    「Max CPUID Value Limit」は何だろうか???
    ともあれ、ここで「Hyper Threading Technology(ハイパースレッド)」の設定をしていることが分かる。。。901がデュアルコアに見えるおはこれのせいだろう。。。

     「Ointel(R) SpeedStep(tm) tech」これは、、、節電用の設定だろうか。。。CPUはCMOS素子という論理素子で構成するのだが、、、CMOSは消費電力はクロックに比例するという性質がある。。。たぶん、、、クロックを下げて消費電力を減らすしかけだろう。

    ASUS EeePC・Eee PC 901
    [クリックで拡大]

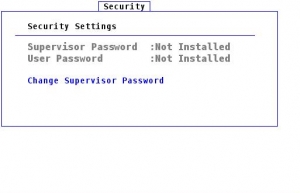

     Security(セキュリティ)画面。EeePC 901起動時のパスワード設定を行う。

     EeePCを起動するときに、パスワードを入れないと使えないようにしたい。。。というときに、この設定のご厄介になる。


    ASUS EeePC・Eee PC 901
    [クリックで拡大]

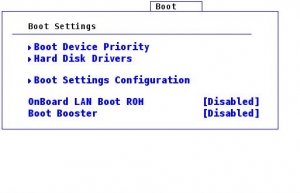

     EeePC 901の起動に関する設定を行う。
    普通の人は関係ないだろう。。。D:ドライブにWindowsXP Proを入れたいとか、、、USBから起動したいという時に、ご厄介になる設定だ。

    ASUS EeePC・Eee PC 901
    [クリックで拡大]

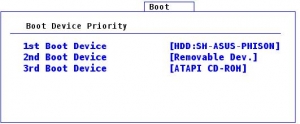

     Boot Settings → Boot Device Priority画面。
    EeePC 901の起動記憶装置の優先順位設定を行う。

     一つ前の設定と、この画面を組み合わせて使う。。。


    ASUS EeePC・Eee PC 901
    [クリックで拡大]

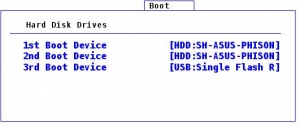

     これも前2つの画面と絡み合っている。複数のHDD(SSD含む)があるとき、それを認識する順番をここできめている。


    ASUS EeePC・Eee PC 901
    [クリックで拡大]

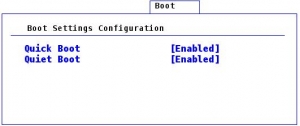

     Quick Bootは起動時の装置テストをキャンセルすることで、高速に起動するための機能。通常はEnableにする。
     Quiet Bootは起動時のロゴとメニューの表示/非表示の設定です。通常はEnable。

     PCの起動を思い浮かべると、ハハーンと思われるだろう。

    ASUS EeePC・Eee PC 901
    [クリックで拡大]

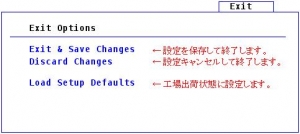

     BIOSの設定を保存し終了を行う。
