緊急レポート! EeePC 901の重カスタム。IDE3(ZIFソケット)を利用して1.8インチHDDを増設する

0
    ASUS Eee PC・EeePC901に東芝の60GBのHDDを増設する1
    [クリックで拡大]
     EeePC901に60GBのHDDを増設した。
    わずか1万円の投資で一挙に60GBの増設に成功した。
     EeePC901にハードディスクを増設する行為は毀誉褒貶がある。

    ■デメリット
    ・せっかくのゼロスピンドルが台無しと言える。
     (とはいえ、普通のノートはみんなHDDが入っている)
    ・消費電力も増えるだろう

    ■メリット
    ・1GBあたりたったの166円である。
    ・WindowsXPプロが簡単に導入できる。一挙に法人用途で使用
     ができるようになる。


    1.用意したもの


    ASUS Eee PC・EeePC901に東芝の60GBのHDDを増設する2
    [クリックで拡大]

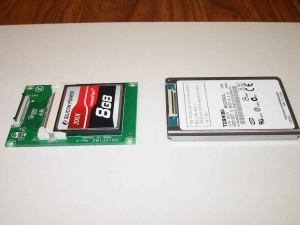

    ■東芝製のHDD「MK6028GAL」
     写真の右側がそうだ。左側はZIF接続アダプタに接続したCFカードだ。
     HDDは、1.8インチ、ZIFコネクタ採用、薄型5mmのものを採用しよう。これがコツだ。

     901の1.8インチベイは深さが5mmとのことだ。実際には
     6mmくらいまでは大丈夫のようだ。前回実験したCFカード
     基板は厚さ6mmで納まったからである。
     ハードディスクは規格物で5mm、8mmとある。5mmを
     選ぼう。

     現在、ZIF接続の1.8インチは、東芝と日立のものがあるようである。
     ここでは東芝を採用した。本レポートの結果は東芝系全般に適用できると思う。

    ASUS Eee PC・EeePC901に東芝の60GBのHDDを増設する3
    [クリックで拡大]

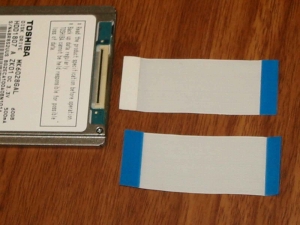

    ■ZIFコネクタに接続するケーブル。
     フィルム型のコネクタだ。
     危険な事に互換性のな2種類存在する。写真はその二種類を示す。
     上のほうの、差端が白、右端が青のフィルムを使う。左右がともに青のフィルムもあるがこちらは東芝製のHDDには使用できない。両者違いはフィルムの厚さである。白いほうが薄い。



    2.下準備

    ASUS Eee PC・EeePC901に東芝の60GBのHDDを増設する4
    [クリックで拡大]

     ZIF用のコネクタは380円くらいで販売している。

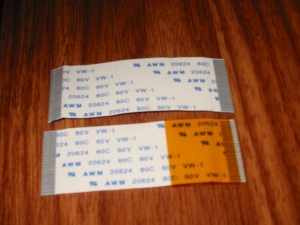

    上の写真を見て欲しい。両者は基本的に同じものだ。下は、耐熱絶縁用のカプトンテープを貼っている。これは、HDDにコネクタを挿入したとき、コネクタの端子部分が余ってしまうからだ。この余り部分がケースやHDD本体の金属部分にショートすると危険だ。

     従い、下処理としてZIFコネクタに挿入する幅だけ残して絶縁テープを貼り付けている。

    ASUS Eee PC・EeePC901に東芝の60GBのHDDを増設する5
    [クリックで拡大]



    2.組み立て

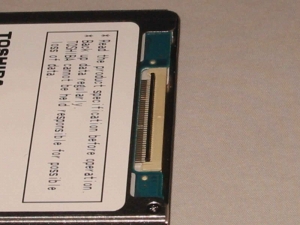

     HDD側のZIFコネクタの拡大写真。コネクタの中央部分に黒い線が見えるのがわかる。これは実は倒置式のカンチレバーになっている。レバーを起こした状態で、コネクタを挿し、レバーを倒すとロックする。

    ASUS Eee PC・EeePC901に東芝の60GBのHDDを増設する6
    [クリックで拡大]

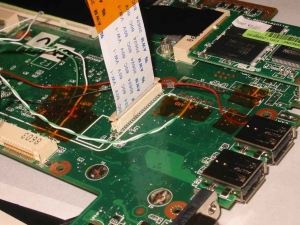

     基板のZIFコネクタにフィルムケーブルを挿した所。
    こちらはカンチレバーではない。上に向けて吊り上げ式をとる。プラスチックのノッチを上に引き上げるとロック解除だ。フィルムを挿し、ノッチを下に押し下げるとロックする。

     さらに注意事項としては、フィルムの金属部分が露出しているものを写真の右側(厳密には基板の中心からみて外側)に挿入することだ。向きが逆だと絶縁されて動作しない。

     このあとは筐体をくみ上げる。
     くみ上げた後、HDDにZIFケーブルを接続しベイに納めて終了である。

     HDDの注意は、ケーブルの金属部分をHDDに対して下向きにすること。上側は絶縁側がくるようにすることだ。


    3.セットアップ/span>

     EeePCを再起動し、すぐにF2を押してBIOSの設定画面に入る。ここでHDDを確認する。
    ASUS Eee PC・EeePC901に東芝の60GBのHDDを増設する7
    [クリックで拡大]

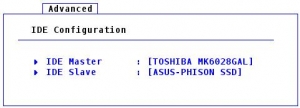

     このようになっていれば成功だ。
     ZIF接続したHDDは、IDEのマスターとして認識する。
    SSDの4GBはスレーブに転げ落ちる。
     もちろん、今まで使っていた8GBのSSDは外しているのでここにはでてこない。

    ASUS Eee PC・EeePC901に東芝の60GBのHDDを増設する8
    [クリックで拡大]

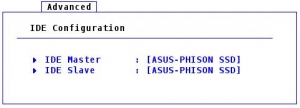

     念のために、増設前の設定を表示する。最初はこのようになっていた。

    ASUS Eee PC・EeePC901に東芝の60GBのHDDを増設する9
    [クリックで拡大]

     ZIFにCFを接続したときは、Windowsが再起動しなかった。。。以上より、、、

    ■使用したZIF<−>CFアタッチメントに問題があった
     可能性が高い。
     きちんと仕様を守ったものであれば、正常動作する可能性
     がでてくる。
     他の板の方は4GBのSSDも外し、Windowsの入れなおしを
     成功している。IDEという接続仕様は2つのメディアを接続できるのだが、、、例の下駄は2枚差しに対応していないのかもしれない。

    ASUS Eee PC・EeePC901に東芝の60GBのHDDを増設する10
    [クリックで拡大]

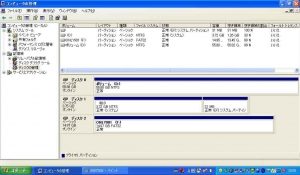

     Windowsはあっさり起動した。「パソコンの管理」から現在の状況を調べる。初期化されていない60GBのHDDを確認できる。

    ASUS Eee PC・EeePC901に東芝の60GBのHDDを増設する11
    [クリックで拡大]

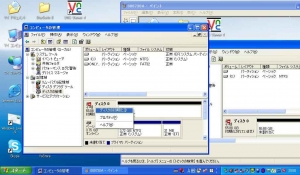

     ここで初期化を行う。これで、以後、このHDDは使えるようになるわけだ。

    ASUS Eee PC・EeePC901に東芝の60GBのHDDを増設する12
    [クリックで拡大]

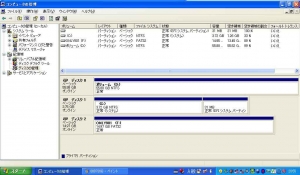

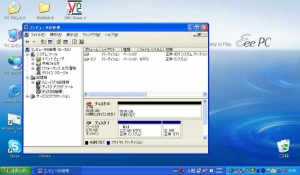

     初期化をしたあと、パーテーションを切ったところ。これで、Windowsにディスクとしてマウントされた。

     あとは極楽60GBの世界が広がる。

     この60GBにはWindowsのXPプロを入れるのも良いだろう。。。

    ASUS Eee PC・EeePC901に東芝の60GBのHDDを増設する14
    [クリックで拡大]

     増設したHDDをお約束のベンチマークテストを行った。使ったソフトは「CrystalDiskMark21」だ。

    EeePC901に東芝の60GBのHDDを増設する14
    [クリックで拡大]

     比較のために前回調べたC:ドライブ4GBの測定結果を載せる。

     ふうむ。。。SSDの読み込みがベラボウに速いのがわかる。
    たぶん、、、Windowsの起動などはSSDからの場合、中段の数字が近いと思う。だいたい2〜3倍だと思う。

     逆に書き込みはHDDの方が圧倒的に速い。下段4Kのテストに至っては書き込みの方が速くなっている。。。これには仕掛けがあり、HDDの内蔵コントローラがメモリキャッシュがきいているからだろう。。。

         ***
           ***

     現在、、、901は第二ロットからZIFコネクタが省略されるという噂が飛んでいる。。。

     これについては、、、くれぐれも注意して欲しい。。。ただの噂かもしれないし、、、事実かもしれない。。。現に4G−Xの初期ロットは4GBのSSDがMini-PCI-Expressコネクタ経由だったのが途中からマザーボード直結に切り替わっているからだ。。。
