EeePC 901の改造、112Gバイトモデルの実験・+HDD60GB+SDHC16GB+USB16GB×2

0

    [クリックで拡大]

     今回は901の限界改造モデルをレポートする。
    内蔵USB増設ポート2、ZIF経由1.8インチ、SDHCカード可能な限りの拡張を施した強化モデルを紹介する。
    ■PR・・・Eee PCの高速化に最適です
    Windows 高速化 プチフリバスター
    --->
    Eee PC高速化・SDHCのHDD化 プチフリバスター製品紹介ページ



     冒頭の画像は、今回の901改造強化モデルのディスク構成だ。
    D:ドライブに60GBがいるのが分かるだろう。
     H:ドライブは16GBのSDHCカードだ。SDHCはラボの「f2d」が既にあてているのでHDDとして表示している。

     F,G:ドライブは内蔵した16GBのUSBメモリだ。今は、まだ「f2d」をあてていないのでUSBメモリとなっている。あとで、「f2d」でHDD化する予定だ。

         ***

     今回の改造レポートはひたすら、901に詰め込むだけ詰め込むという目的で行った。テクニカルデモンストレーションと思ってほしい。

     本来、改造あるいはカスタムには次の方針があると思う。

    ■オプション小物を内蔵したい。
     GPS、ワンセグチューナーのようなものを内蔵したい。

    ■ディスク容量を増やしたい。
    1)廉価なSDHCを接続して、容量を簡単に増やしたい。
     4,8,16GBとある。いま、16GBで6000円くらい
     だろうか。
    2)同様に、内蔵USBで容量を増やす。
    3)D:ドライブのSSDを交換して大容量化する。
      -> D:と交換型MLCのSSDを購入する。
      -> ZIF接続の1.8”SSDを購入する。
      -> ZIF接続の1.8”HDDを購入する。

     というところだろう。

     今回は、前回に次の技術を確立している。つまり、
    ■内蔵SDHCカードリーダのHDD化。
    ■内蔵USBポートの増設化の技術検証。
    ■1.8”HDDのZIF接続の成功。

     ということで、これら全部を同時に実施した改造モデルをレポートする。読者の方は、想像力を働かせて、自分の901に欲しい機能をチョイスすると良いだろう。

     今回は、今までの成果に加え、技術検証で停止していた、内蔵USBポートの増設を実際に行う部分を追加するものである。

    1.ペイロードのレポート


    [クリックで拡大]

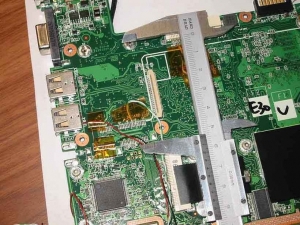

     前回、レポートしたとおりだ。USB装置を内蔵する場合、この部分が空いている。ここにかくのうするのが最有力候補である。

     ノギスで計るとうり、長さ60mmの空間がある。


    [クリックで拡大]

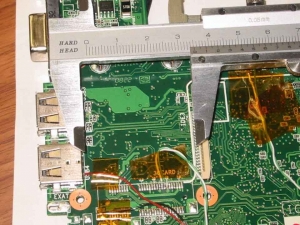

     同様に幅を示す。34mmある。

    2.実際の実装

    [クリックで拡大]

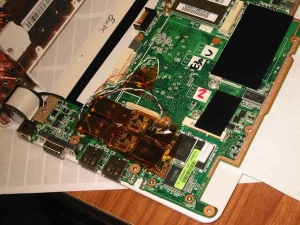

     実際にトランセンドの16GBUSBメモリ×2本をこのペイロードに実装したところである。

     さて、ペイロードを整理しよう。

    ■長さW60mm×幅34mm×高さ5mm

     これが搭載可能なUSB装置の寸法だ。USBの筐体を殻剥きすれば大抵のUSB装置が入ると思う。

     とくに、IOデータのGPSは、ケース入りの状態で本体サイズ53x24x11mmとのこと。。。このペイロードに十分納まるように思える。


    [クリックで拡大]

     おっと、大事な事を言い忘れていた。

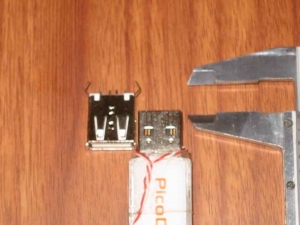

     内蔵するUSB装置の寸法は、写真のように余裕が必要だ。USBコネクタを接続すると最低でも6mm、余裕を持てば1cmは欲しい。。。

     もちろん、USBコネクタを使用せず、端子にハンダで直結すればこのマージンは不要になる。

     さて、IOのUSBは長さが53mmだから定格でギリギリOK。殻剥きして十分納まると思う。。。むしろ問題となるのは厚さかもしれない。。。殻剥きして5mmに納まるかだろう。

     さて、次回は後編となる。本強化モデルの信頼性テスト、使用感を紹介しよう。
