EeePC 901の重カスタム。IDE3(ZIFソケット)を利用してCFカード内蔵による大容量化実験<リベンジ編>

0
    ASUS Eee PC・EeePC901にCFを接続ZIF接続1.8インチベイに実装
     以前、CF(コンパクトフラッシュ)カードをEeePC901に接続して失敗の人柱レポートを出した。今回は雪辱編である。
     8GBのCFカードをCドライブとして登録して、ここからWindowsを起動している。
     C:ドライブが8GBになるだけで開放感を感じるから不思議だ。
    ■PR・・・Eee PCの高速化に最適です
    Windows 高速化 プチフリバスター
    --->
    Eee PC高速化・SDHCのHDD化 プチフリバスター製品紹介ページ



     先週、フジテックという会社の方から連絡を頂いた。
     「弊社で扱っているZIF接続する1.8”CFカード変換機をラボで動作確認して欲しい」というものだった。

     ZIF接続するフィルムケーブルおよび、1.8”CFカード変換機を貸与してくれるという。

     ラボとしては、前回のレポートもあり、機材変更をして追試したかったこともあり、動作検証の協力を約束した。

    1.機材
     冒頭の写真は実際にEeePCに接続したモジュールである。1.8”サイズである。
     CFカードは、ラボにあった8Gバイト200Xつまり200倍速の物を使用した。
     速度、容量はいくらもグレードがある事を注意しておく。

    ASUS Eee PC・EeePC901に接続したCFカードアダプタの表面
    [クリックで拡大]

     フジテック社より送付いただいた変換アダプタの表面の写真。

    ASUS Eee PC・EeePC901に接続したCFカードアダプタの裏面
    [クリックで拡大]

     そして裏面の写真。ZIFコネクタ接続用のフィルムケーブルが梱包しているのが分かる。

     フィルムは2枚入っており、ZIFの接続先が東芝仕様と日立仕様のどちらにも対応できるようになっている。

     EeePCは日立仕様であるから、この場合は日立仕様が使用できる。

     日立仕様はフィルムの両端が青い方が該当する。

     ただし、、、残念なことに、貸与を受けたCFカード変換アダプタはラボで前回購入した物と同じ型式「PA−CF18Z」であった。

    2.判明していること、改造手法
     「PA−CF18Z」を使用した改造は前例がある。

    EeePC 901-X と SSD増量改造 (2)

     ラボの人柱記事を読んだ方が、さらに独自にトライして成功しているからだ。

     要約を述べよう。

    ■C:ドライブSSD4Gバイトとの併用は問題がある。
     ラボの901では、CFカードを接続した状態ではSSD4Gバイト上の「WindowsXP」の起動に失敗する。
     貸与をうけた、変換アダプタ2枚の内1枚を開封してテストしたが前回と同じ症状がでた。
    ■D:ドライブSSD4Gバイトとの併用は問題がある。
     BIOSの設定画面での動きがギゴチなくなる。

          ***

     以上より、4,8GBのSSDは全部外して、CFカードを接続した。

     ラボでは事前に、バックアップツールを使い、C:ドライブSSD4Gバイトの内容をCFカードに全面コピーをしてWindowsXPを複写した上でテストした。

     実際には、CFカードにはWindowsXPプロなど自分の思い思いのOSを入れるのが良いだろう。

     Windowsのインストールは通常どうりできる。今回のレポートでは説明しない。


    3.下調べ
     重要な事を言い忘れていた。
     EeePC901は第二ロットからZIFコネクタが無くなると言う噂が飛んでいる。
     ガセネタである可能性も高いので注意。
     まず、自分のEeePC901にZIFコネクタがついていることを確認しよう。

    ASUS Eee PC・EeePC901のZIFコネクタ、、、とひっかかり
    [クリックで拡大]

     メモリ交換用の蓋を外したところ。写真のコネクタがZIFだ。これがあればZIF経由の各種機材の接続はできると思って良いだろう。

     および、ZIF接続するためには、2つの改造手法が存在する。
    写真の説明を読んで欲しい。コネクタケーブルを接続するにあたり、突起物があり、コネクタが差せないように嫌がらせをしている。これより、

    ■この突起物をニッパ、ヒートカッターで切断してケーブルを接続する。
    ■EeePCを分解してフィルムケーブルを接続する。

     前者は筐体を傷つけることになる。
    後者は分解によりメーカ保障をうけられなくなる。

     ラボでは後者を選択し、EeePCを分解して設置を行った。


    4.実際の改造
     CFカードアダプタの接続には注意事項が沢山在る。順番に説明して以降。

    1.EeePC側のZIFへケーブルの接続は、上の写真の外側に金属部分がくるようにすること。コネクタの端子は片面にしか存在しない。

    2.ケーブルは決して、直角に折ってはならない。ケーブルは5cmあり、はっきり言って長すぎる。二つに折り返して長さを調整するのだが、折り返し点はU字型になるように配慮しよう。

     これはZIFコネクタ接続部にも言える。直角に折れないように注意して行おう。

     筆者は、コネクタ背面の青いプラスチック板の所で折れ安いので、コネクタそのものを切断して寸を詰めている。

    ASUS Eee PC・EeePC901に接続したZIFケーブル
    [クリックで拡大]

     EeePC本体のZIFコネクタの差込の深さは役1.5mmである。従い、端子を1.5mm残して詰めている。これで折れ安さを緩和している。

    3.CFカードアダプタ側は、ケーブルの金属部分をアダプタの下側につけること。

     この3つを守れば接続できる。

    5.C:ドライブの8Gバイト化

    ASUS Eee PC・EeePC901
    [クリックで拡大]

     ここにC:ドライブが8Gバイトというありえべからず901が出現している。C:ドライブの空き容量を見て欲しい。そして背景のデスクトップ画面はEeePCの標準だと言うことが判るだろう。SSD4Gバイトの内容をクローンしたからこのようになっているわけだ。

    ASUS Eee PC・EeePC901
    [クリックで拡大]

     Windowsのディスクの管理からダメ押しの証明画像をアップする。

    ASUS Eee PC・EeePC901
    [クリックで拡大]

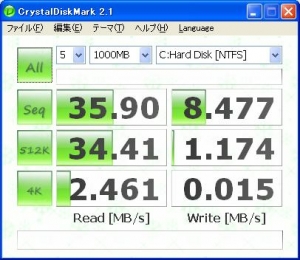

     さて、気になるベンチマークテストだ。
    ちなみに、CFから起動したとき、電源オンからデスクトップが表示するまでジャスト45秒だ。

     実際には、このあともHDDランプは点灯しっぱなしである。

    ASUS Eee PC・EeePC901に東芝の60GBのHDDを増設する15
    [クリックで拡大]

     比較の対象として、4GバイトSSDのベンチを上げる。

     読み込みに関して言えば、CFカードの方が速い。。。書き込みは1/4弱の速度に低下している。

     おっと、今回テストしたCFカードは200倍速であることを述べておく。

     266倍速、300倍速ともっと速いCFカードは存在していることを理解して欲しい。

     今、Webで確認したら、300倍速のトランセンドの16GBのCFを接続している場合は、読み書き全てにおいて4GバイトSSDを凌駕しているようである。別レポートで検証が必要そうである。

          ***
            ***

     C:ドライブが広々とした心理的開放感は素晴らしい。
    頭の重しが使えた印象がある。

     やはり、SSD4Gバイトの制約が901のネックなのだろう。
