    ASUS EeePC901・Eee PC 4G-X 改造 ワンセグチューナ・ワンセグTVの実験1
    [クリックで拡大]
     通勤の合間、昼休みの合間、営業で電車に乗っている合間にテレビを見たい人は多いのではないだろうか。。。
     購入して初めて気が付いたのだが、、、録画予約もできる機種もある。。。ワンセグTVは案外、便利かもしれない。
    1.ワンセグチューナ事始め
    ASUS EeePC901/Eee PC 4G-XでワンセグTVを見る。トライウィンのDT−007Vの画像その1
    [クリックで拡大]

     さて、困った。今回のレポートは筆者にとって、一番苦手な物の一つだ。。。なんと言っても、、、「私はTVを見ない」
     「TVとは時間の浪費」としか感じない私はレポーターとしては一番不適であるように思える。。。
     とはいえ、番組を楽しみにしている人がいるのも事実である。

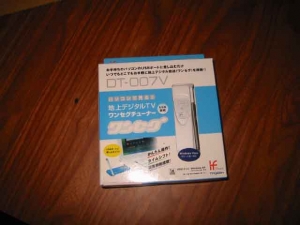

     というわけで、秋葉原でワンセグチューナを購入した。当然、一番安いものを買った。2980円なりだ。確か、「あきばお〜」という店だったように思う。。。

     Eee PCでの運用レポートを書くのが目的なので安ければ安い程良い。。。安さをモノサシに購入した。。。おっと、Eee PC本体への改造組み込みも考え、加えてできるだけ小さい物を考えて購入した。

     (株)トライウィンという会社の「DT−007V」という型式だった。

     購入してから気が付いたのだが、TV予約録画もある。ああ、これで十分じゃないかというのが購入後の印象である。

    ASUS EeePC901・Eee PC 4G-X 改造 ワンセグチューナ・ワンセグTVの実験2
    [クリックで拡大]

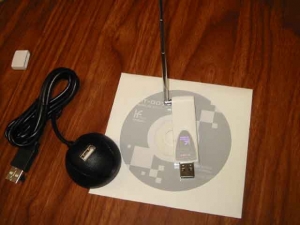

     内容物の写真。CD−ROMと本体そして、USB接続台が付属する。
    2.分解と受信感度の検討
    ASUS EeePC901・Eee PC 4G-X 改造 ワンセグチューナ・ワンセグTVの実験3
    [クリックで拡大]

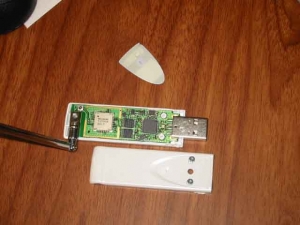

     さらに、早速分解したところ。
     Eee PCに内蔵可能かの検証だ。
    このモデルは、2本の六角ネジで筐体を固定している。ネジを外せば簡単に分解できる。

     ネジは、LEDランプのところの三角形のパネルシールの裏に隠れている。両面テープで固定しているパネルシールを剥がすとネジが露出する。

     大きさは十分、Eee PC 901に納まりそうである。長さが、75mmと長いのが難点であるが、、、901の内部空間のうち、3G−Cardと印刷している所は、USBメモリが丁度2本格納できるスペースがある。2本のうち1本は寸がつまり60mmであるが、残り一方は大分余裕がある。こちらには納まりそうである。

     Eee PCに内蔵する時は、ロッドアンテナを外す必要がある。これはネジで止めているだけだ。

     当然、ロッドアンテナを外すと感度が悪くなる。。。わけであり、代用のアンテナの実装という別の技術が必要になる。

     実はラボは東京タワーから3Kmくらいのごくごく近所にある。
    今、ラボでは各chはおおむね全5針中だいたい4〜5針である。

     日テレのみ何故か2〜3針でフラフラしている。

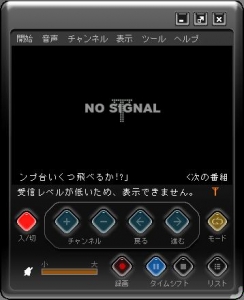

    ロッドアンテナを外した所、、、見事に0〜1針に転落してあろうことか次のような表示が発生した。

    ASUS EeePC901・Eee PC 4G-X 改造 ワンセグチューナ・ワンセグTVの実験4
    [クリックで拡大]

     他の4〜5針の番組の軒並み1針に転落した。
    ことほど左様、アンテナが重要だと言う事が分かるのだが、、、ここで捻くれて次テストをしてみた。

     3本のアンテナを用意し、比較テストを行ったのである。

    ■標準のロッドアンテナ。長さは全部伸ばして、実寸13.5cm
    ■0.6mmの極細電線を13.5cm
    ■ハンダ吸い取り銅網線を13.5cm

     これらを交互に接続してどう変化するか見た。

    3.ただの電線によるアンテナの感度
    ASUS EeePC901・Eee PC 4G-X 改造 ワンセグチューナ・ワンセグTVの実験5
    [クリックで拡大]

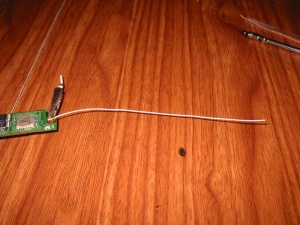

     エントリーNo1、0.6mmの極細電線だ。これはラボで販売している「USB増設キット」で使用している極細電線だ。Eee PCの改造用の0.65mmピッチのハンダ付けに使用できるものだ。市場で普通に手に入る電線の中で一番細いものではないだろうか。

     この電線をクリックで「ワンセグチューナUSB」のアンテナ接続箇所にクリックで貼り付けてみた。面倒くさいのでハンダ付けなどしていない。

    ASUS EeePC901・Eee PC 4G-X 改造 ワンセグチューナ・ワンセグTVの実験6
    [クリックで拡大]

     この結果、アンテナは2〜3針に変化した。標準のロッドアンテナと大体同じ結果だ。。。針がふらふら変化する。。。気のせいかロッドアンテナの方が3針の事が多いような気がする。

    ASUS EeePC901・Eee PC 4G-X 改造 ワンセグチューナ・ワンセグTVの実験7
    [クリックで拡大]


    4.ハンダ吸い取り銅網電線によるアンテナの感度

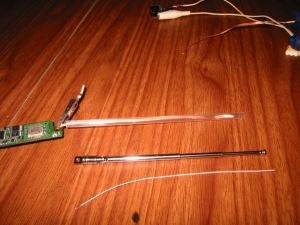

     エントリーNo2、ハンダ吸い取り銅網線だ。これもやはり、ラボで販売している「USB増設キット」に入れている材料だ。細い銅線を繊維状に編んでいる。ハンダ付けをしていてハンダが付き過ぎて他の端子とショートすることがある。こういう時に、この編み上げの銅を当て、上からハンダゴテを押し付ける。ハンダは表面張力と毛細管現象(?)により吸い取られる事になる。

     ちなみに手前にロッドアンテナと、さっきテストした電線が転がっているのが見えるはずだ。

    ASUS EeePC901・Eee PC 4G-X 改造 ワンセグチューナ・ワンセグTVの実験8
    [クリックで拡大]

     結果は0.6mm線と大体同じ。。。やはり、、、電波を拾う面が多いせいか、こちらの方が安定している気がする。。。気のせいだろうか。。。こういう時は、電界測定装置が欲しくなる。


    5.ロッドアンテナのアンテナ感度追試
    ASUS EeePC901・Eee PC 4G-X 改造 ワンセグチューナ・ワンセグTVの実験9
    [クリックで拡大]

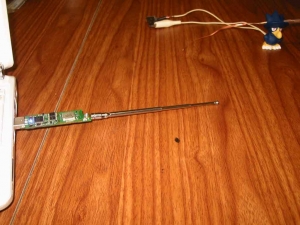

     再度、ロッドアンテナの接続。
    まあ、もともとの状態に戻るだけのことではある。

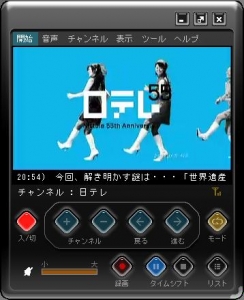

    ASUS EeePC901・Eee PC 4G-X 改造 ワンセグチューナ・ワンセグTVの実験10
    [クリックで拡大]

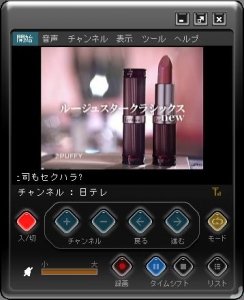

     期待値どおり、2〜3針でフラフラしている。


    6.ダイポールアンテナの検討
    ASUS EeePC901/Eee PC 4G-XでワンセグTVを見る。トライウィンのDT−007Vの画像その5手作りダイポールアンテナをつける
    [クリックで拡大]

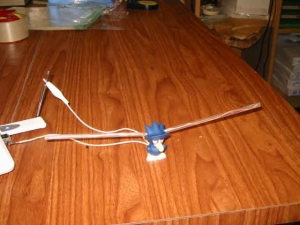

     ここで、手作りダイポールアンテナを投入する。
    結論から言うと、、、あまり効果なく他のアンテナとどっこいどっこいであった。
    ※作りが雑だったせいかもしれない。

     ダイポールアンテナの特徴を述べる。

    ■二本のアンテナから構成する。
    ■一本は通常のアンテナ端子に接続する。
     残り一本は、GNDに接続する。
    ■このアンテナは指向性を持ち、電波の来る方向に対して
     水平にした時に受信感度があがる。

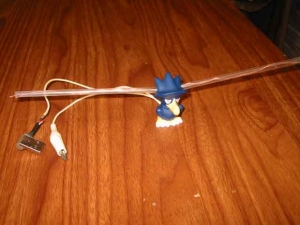

     このアンテナはもともと、ワンセグチューナの補助アンテナとして考えた。写真を良く見て欲しい。人形からクリップとUSBのオス型コネクタが出ている。

    ASUS EeePC901・Eee PC 4G-X 改造 ワンセグチューナ・ワンセグTVの実験11
    [クリックで拡大]

     つまり、ワンセグチューナのアンテナにクリップを挟み、USBをEee PCに接続する。Eee PCのUSBのGNDラインに対となるもう一つのアンテナを接続できないかと思った次第である。

    ASUS EeePC901/Eee PC 4G-XでワンセグTVを見る。トライウィンのDT−007Vの画像その4、手作りダイポールアンテナをつける
    [クリックで拡大]

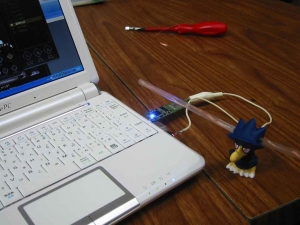

     ちなみに、当初の目的で接続したのがこの写真である。

    7.総括
     Eee PCにワンセグを内蔵する場合の注意事項は次のようなものだろう。

    1)アンテナはカサバルので外す。代替として、長さ13.5cmの電線を良く絶縁してEee PCの内部に這わせば良い。
     アンテナは理想を言えば、モニタの裏につけるのが良い。
     本体内部はアルミ箔で包んでいるので、アンテナの位置としては不適。
     ただし、、、電磁波シールドは非常に難しいので、どこに配置しても関係ないような気がする。

    2)Webでチェックしたのだが、自宅にTVをおかず、ワンセグで視聴している人が結構いるようである。受信感度が悪く、屋根設置のアンテナを接続する人がいるようである。
     このような場合は、外部アンテナを接続するためのコネクタを別途用意すると良いだろう。

    3)同様に、外部アンテナが必要かどうかを判断する。
     自分の普段のモバイル環境で、外部アンテナが必要か否か。
     アンテナをフルに伸ばした状態でテリトリーを移動し、受信感度が十分であれば問題ない。
     不十分である時は、やはり、増設の外部アンテナを接続するコネクタを用意した方が良いだろう。

        ***
          ***

     まず、普通に使用してアンテナ感度が十分かを確かめるべきだと言えるだろう。

     十分であれば、単純にワンセグチューナをEee PCに組み込めば良い。アンテナは13.5cmほどの電線をつけておけば良いと思われる。

     もし、アンテナ感度が不十分であれば、外部増設のコネクタを付けると工夫が必要となる。

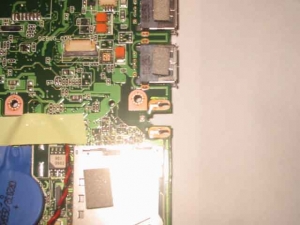

    ファイアワイヤ取り付け口だろうか、、、
    [クリックで拡大]

     この場合、、、基板部分に無線カードのアンテナか何かを付ける端子跡とおぼしき箇所がある。ここにジャックを付けると良いと思う。この端子跡とツガイになるケースの部分は塞がってりうので、ハンダゴテか何かで孔を開ける必要がある。

          ***
            ***

     困った、、、今回一回、実際に内蔵して2回目くらいの積もりでおせおせで書いたら、文章が膨れてしまった。。。

     次回はデッドスポットの探索の後、書く予定である。いかんせん、ラボは電波の入りが良すぎる。。。なにしろ東京タワーが目と鼻の先だからだ。。。

     都内、山手線ぐるりと廻り、場合によっては中央線か横須賀線で出張して電波の弱い所を捜し、アンテナの実験をもう少し詰めて見たいと思う。
