Eee PC 901の重カスタム。ZIFソケットの追加実験その1

0
    ASUS Eee PC 901 ZIFコネクタのハンダ付け CCF
    [クリックで拡大]

     Eee PC 901の1.8”接続用のZIFコネクタは第二ロットより省略されたとのことだ。これは、読者の方から連絡を頂いた。
     写真のクリーム色のコネクタがそうだ。これがなくなったのだという。。。寂しい限りだ。

     今回は、モニターあるいはチャレンジャーを募集する。。。人柱募集の相談だ。

     ラボではZIFコネクタを急遽取り寄せた。。。自分のEee PCにZIFコネクタをハンダ付けしたいという猛者を募集する。
    ■PR・・・Eee PCの高速化に最適です
    Windows 高速化 プチフリバスター
    --->
    Eee PC高速化・SDHCのHDD化 プチフリバスター製品紹介ページ



     「デジモノとPC」というブログを書いておられるArchieさんからご連絡をいただいた。
     Archieさんは次のページで詳細な実験をされている。
    http://digimono.dip.jp/eee_zif1.html


     要約すると次のようになる。

    1.Molex社の52559-4072というコネクタが、失われたZIFコネクタとして使用できる。
     Digi-Keyという通販で購入できる。
     Archieさんはこれをハンダ付けして増設に成功しているとの由。

    2.ヒロセ電機のFH12-40S-0.5SV(55)も使用できるようである。
     チップワンストップで購入できる。
     こちらは、図面チェックの上使えるはずだとのこと。
     Archieさんはすでに、Molex社の52559-4072をハンダ付けしているために実際には使用していないとのこと。

          ***

     ラボでは早速、両方のコネクタの取り寄せを開始した。。。まず先行してヒロセ電機のFH12-40S-0.5SV(55)が入って来た。
     コネクタはそれぞれ3個ずつ注文している。

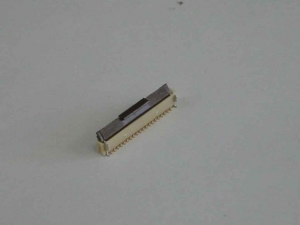

    ヒロセ電機のFH12-40S-0.5SV(55)、ASUS Eee PC 901 ZIFコネクタ FFC接続用
    [クリックで拡大]

     EeePCの純正ZIFコネクタがプッシュ式で上に引っ張り上げて解除。押し込んでロックであった。

     ヒロセ電機のFH12-40S-0.5SV(55)はカンチレバー式だ。
     使用するFFCケーブルは日立式だ。東芝式は適合しない。コネクタは青い帯のついているものが適合する。

    ヒロセ電機のFH12-40S-0.5SV(55)、ASUS Eee PC 901 ZIFコネクタ FFCを接続したところ1
    [クリックで拡大]

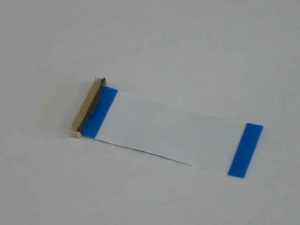

     写真がピンボケなのがつらい。さて、FFCコネクタを接続した表面の画像。青いフィルムが見えると思う。

    ヒロセ電機のFH12-40S-0.5SV(55)、ASUS Eee PC 901 ZIFコネクタ FFCを接続したところ2
    [クリックで拡大]

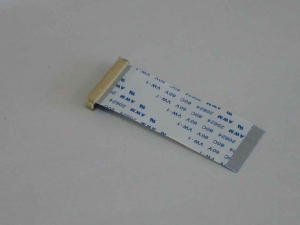

     こちらは背面、背面とはここでは言っているが、こちらに端子の配線が来ている。

         ***

     さて、枕が長くなった本題である。

    ■ヒロセのコネクタを3つある。
     改造したいと希望する方、3名に無料にてお分けする。
    希望者は、こちらより連絡を欲しい。

     「ヒロセコネクタ応募」と入れてくれれば良い。

    ■ラボからの送付物。
     ・ヒロセ電機のFH12-40S-0.5SV(55)× 1
     ・901の分解用サンプルとして、「901増設キットマニュアル」×1
     ・「901用BIOS設定集」
     ・超精密機器用極細ハンダ線 30cm
     ・ハンダ吸い取り線 5cm

     ※FFC(ZIF用接続コネクタ)、HDDなどは付属しない。
      増設機材は別途用意する必要があり。

    ■承諾して貰うこと。
     ・自己責任で実施すること。手違いで破損してもラボは責任を
      とらない。
     ・増設するHDDや、CFカードは自分で調達する事。
     ・二週間以内にモニターレポートを提出の義務。

       ***
         ***

     ユーザより送付してもらい、ラボで増設を考えたが、自分の貴重な901を出す人はいないだろう。。。やるならば自分の手で実施が自然だろうか。。。

     もし、ラボに送付できるという方がいたら一報ありたい。たくさんはムリだが、ヒロセとメモレックスの実装は一台づつならば私自らと検証したいと思うからだ。

    コメント
    こんにちは。
    FH12-40S-0.5SV(55)入手されたのですね。おめでとうございます。
    成功することを願ってます。

    PS. 追加情報メールしました。
     こんにちわ。さきほど、メールをキャッチしました。ありがとうございます。早速、実験して記事としてアナウンスします。

     CF変換は癖がありますね。。。私達が利用している変換アダプタを疑っています。。。東芝の1.8”ZIF接続HDDを接続したときには、実に安定してCドラ4GBと60GBのHDDが共存していました。。。

     今後ともよろしくお願いします。
    はじめまして。
    第二ロットのEeePC901ユーザーです。
    8GBのSSDを#32GBのものに換えて、そこにVistaをいれて使っていますが、かなり重いです。
    「ラボに送付できる方・・・」と出ていましたが、まだ間に合いますか?よろしくお願いします。
    • tianzhen
    • 2008/12/31 5:40 PM
    あ、抜けていました。
    追加します。
    ZIFのHDDを搭載したいです。
    祖父にハンダ付けを頼んだら、細かすぎて無理だということなので、実験扱いでかまいませんから、そちらでやっていただけないでしょうか?
    • tianzhen
    • 2008/12/31 5:43 PM
