Eee PC 901の重カスタム。ZIFソケットの追加実験その2、メモレックス版

0
    ASUS Eee PC 901 ZIFコネクタのハンダ付け CCF
    [クリックで拡大]

     本日、通販業者からメモレックス製のZIFコネクタが到着した。901の失われたZIFコネクタのユーザ補完をアナウンスする。
    ■PR・・・Eee PCの高速化に最適です
    Windows 高速化 プチフリバスター
    --->
    Eee PC高速化・SDHCのHDD化 プチフリバスター製品紹介ページ




    [クリックで拡大]

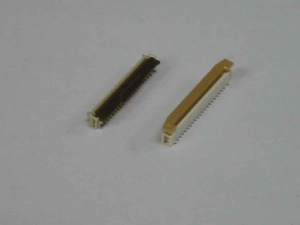

     メモレックスのコネクタはたぶん一週間くらい先だと思っていたのだが。。。まさか、昨日、ヒロセが到着して、モニター(人柱)募集して今日届くとはおもはなかった。。。むう。。。

     このコネクタは901の純正のものとまったく同じ概観デザインをしている。901はこれ、ないし、フル互換品を使用しているのだと思う。

          ***

     先日、ヒロセコネクタの応募をしてくださった方が2名いた。。。この方達には、急遽、メモレックスを送ることにする。

     せっかく、「デジモノとPC」のArchieさんが評価実績を行ったコネクタがあるのだから
     Archieさんが評価しているのだから、評価の終わったコネクタをダメ押しで出すが良いだろう。

     メモレックスがいつ到着するか分からなかったので先日はヒロセで募集したのだが、メモレックスが来た以上はこれで絞りたいと思う。


    [クリックで拡大]

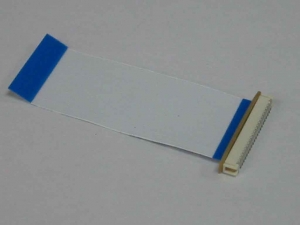

     FFC(ZIF用のコネクタのこと)を差した所。このコネクタは日立タイプだ。青の帯のついている方を接続する。

    ■東芝製HDDを接続する場合は「青<=>白」のコネクタを使用する。
    ■日立製HDDを接続する場合は「青<=>青」のコネクタを使用する。

     読者はこの使い分けを頭に入れておいて欲しい。


    [クリックで拡大]

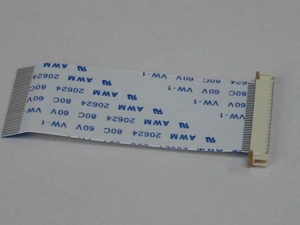

     同じくひっくり返した所。

          ***
            ***

     読者は、メモレックスかヒロセかどちらが良いか悩むかもしれない。

    ■ヒロセはたぶん使えると思うが、難点が2つある。
    ・901の純正コネクタと形状がフル互換ではない。。。
     カンチレバー型を採用している。細かい事だが、本家と異なるのはいろいろと抵抗がある。
    ・先日、人柱を募集したとおり、実際に実装してテストしていない。

    ■同じく、メモレックスは、
    ・Archieさんが検証している。
    ・形状も含めまったく同じである。

          ***
            ***

     以上より、ラボとしてはメモレックスを推奨せざろうえない。
     私は今回は、Degi-Keyでメモレックスのコネクタを購入した。3個購入したのだが、1コで計算すると次のようになる。

      単価:@1538円
      送料:2000円
    -----------------
         3538円

     送料が痛い。。。さて、

     私もうかつだった。。。うっかりしていた。
    ヒロセのコネクタを購入するにあたり使用したチップワンストップでも買えるのではないだろうか。。。事実購入できるようである。

    ■チップワンストップ
     ・ヒロセコネクタ
      単価:@1118
      送料:450
      -----------------
         1568円

     ・メモレックスコネクタ
      単価:@1293
      送料:450
      -----------------
         1743円

     アメリカからの空輸だったら、ヒロセを勧めるのだが、国内調達可能で送料450円だったら、わずか180円の差だ。メモレックスを推奨する。

         ***
           ***

     ふう、、、とりあえず良かった。。。これで第二ロットの購入者もZIF経由でHDDの接続などをトライする可能性が保障されたわけだ。

     これで安心して1.8”系の改造記事を書く事ができる。

    コメント
    こんばんは。
    チップワンストップだと企業間取引しかできないです…

    私の場合最初に、チップワンストップで購入しようとしていていました(笑)

    一番良い方法はdigi keyで、共同購入することでしょう。
    数名集まれば、10個以上になり単価が安くなりますし、送料も無料に。
    届いたものを個別に発送してもヤマトのメール便ですと80円ですし、個別の代金も銀行振り込み手数料が数百円になりますし。
    私の場合ももう一人の方と共同で購入しました。

    希望者が多ければ共同購入請け負ってみてはいかがですか?
    ただ、今日現在ばら売りの在庫が225個となってるみたいです。
    8月の時点では300個以上はあったんですけど、eeeuser.comでも話題が出てたんでその影響かなと思います。
    >eeeuser.comでも話題が出てたん...

     わははははは、そうかもしれませんね。

     チップワンストップは、代引きをやっているので代引きならば個人でも大丈夫そうですけどねえ。。。

     ラボで一括購入というのが考えられるかなあ。。。
    はじめまして。
    このHPや他の方のHPを参考に、CFの換装が無事終了しました。
    ZIFケーブルの取付けについて、参考までに報告します。
    以前こちらのレポートにあったように、ZIFケーブルの先端を2ミリ程度切ってから接続をすると、本体の加工やマザーボードをむき出しにしないで取付け出来ます。多少、ケーブルを細いドライバーなどでアールをつけると、なおやりやすいです。
    試してみてはいかがですか?
    ただ、予備のケーブルを用意しておくと安心してできると思いますが。
    • パワフル
    • 2008/09/09 10:32 PM
     パワフルさんこんにちわ。

    >本体の加工やマザーボードをむき出しにしないで取付け出来ます。

     ああ、やはり。。。私も後日それに気が付いたのですが。。。結局、Cドライブも外さないといけないので分解せにゃならんのかと思考が停止していました。

     ZIFケーブルは最低でも2枚は欲しいですね。。。同感です。
