    16GBのSDHCをCドライブに複合マウントする

     901,4G−X(U)のCドライブは確かに4Gバイトと小さい。。。しかし、Windowsには標準でダイナミックディスクあるいはダイナミックボリュームという機能がある。

     この機能を上手に使うと、Cドライブに他のディスクを連結して大きくする事ができる。今回は、SDHC16GBをCドライブに連結して実際に20Gバイト化するレポートを行う。
    ■PR・・・Eee PCの高速化に最適です
    Windows 高速化 プチフリバスター
    --->
    Eee PC高速化・SDHCのHDD化 プチフリバスター製品紹介ページ



     さて、ダイナミックディスク(あるいはボリューム)は複数のディスクを連結する機能だと思って良い。いわゆるRAIDと呼ばれる機能を提供する。。。たぶん、ダイナミックというだけあってRAIDを簡単に設定する機能なんではなかろうか。

     これはXPプロに用意されておりXPホームにはない機能と記憶する。ただし、ディスクAの下にフォルダとしてディスクBの連結はXPホームでもできる。

     このXPホームの機能をダイナミックディスク・ボリュームと言って良いのか判らないのだが、、、ダイナミックディスクとしてマウントするという言い方を良く聞く。

     少し言い訳じみているが、なんとなくこれを「ダイナミックディスク」の一機能として話しているようである。

    1.事前調査・初期不良の検定
     最近廉価なSDHCが出回っている。ラボが入手した物は半年前に確か16Gバイトを8000円くらいで買ったと記憶する。どんどん安いメディアがでるのは助かるのだが、初期不良も心配だ。ラボで検査ツールMCK27を無料配布しているので是非テストして欲しい。

    フリーウェア USBメモリ、CFなどの不良検出ソフト

    2.f2dのインストール
    SDHCをローカルディスクにする
     まずラボで販売している「f2d」の事を述べておく。

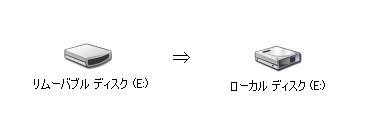

    上の図のように「f2d」をかけることにより、メモリディスクがローカルディスク(つまりHDD)として登録される。

     これでようやく下準備が整う。
     SDHCカードのローカルディスク化により、ダイナミックディスク(?)の機能を使えるようになる。

    3.SDHCの分割パーテーションあるいは容量設計
     CドライブにビルトインするHDDのパーテーション設計を行う。HDDとは「f2d」をかけたSDHCのことだ。

     前回のレポートで、Program Files, ユーザフォルダ(hogehoge),tempの3つのフォルダをSDHCに割り振る。。。それぞれの容量をここで決める必要がある。

     とりあえず、次のようにする。総計16Gバイトを次のように割り振る。もちろん、使用するSDHCが32Gバイトであれば、それぞれより大きくとれるだろう。

    ■Program Files・・・10Gバイト
    ■ユーザフォルダ(前回は"hogehoge"で説明)・・・4Gバイト
    ■temp・・・余りを振る公称2Gバイトだが、、、実際には1G強

     容量はユーザの好みによる。。。色々なプログラムを多く入れる場合は「Program Files」を大きめにとるべきだ。
     もし、iTune+iPodのようなものを入れたいという場合は逆にユーザフォルダを大きくした方が良いだろう。iPodの楽曲データは特別な指定がない限りはユーザフォルダに入るからだ。

    4.事前準備、作業用フォルダの作成

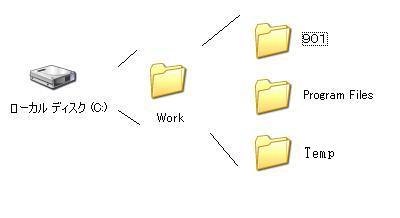

    Cドライブにダイナミックボリュームをマウントする準備画像

     事前にCドライブの下に次の構成のフォルダを作成する。内容は空であること。
     図中901というフォルダがある。これはラボの901は、この名前で登録している。前回のレポートでは"hogehoge"という名前で説明していた所である。ラボのマシンでは実際には”901”という名称だ。

     読者は実際に、自分がEee PCに登録した名前を正確に、命名する必要がある。Documents and Settingsフォルダの中を調べ、名前をコピー&ペーストするのが良いだろう。半角全角空白間違えず正確に入れて欲しい。

    5.パーテーションの設定の実際

    (1)管理画面の起動
    Eee PC 4G-X, 901のCドライブの増設実験。SDHCをHDD化してパーテーションを設定する1
     HDD(実際にはSDHCだが)のパーテーションはマイコンピュータを選択して右ボタンを押すとでてくる「管理」から行う。

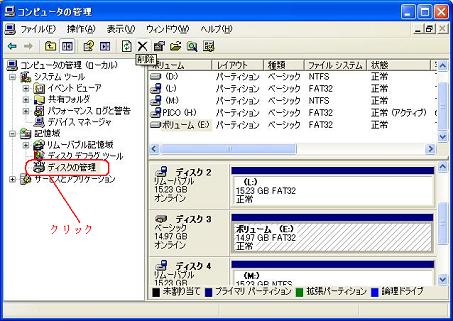

    (2)管理画面の起動
    ディスク管理の起動
     画面よりディスクの管理を選択する。

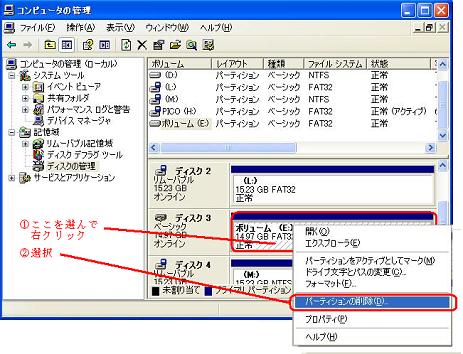

    (3)パーテーションの削除
    Eee PC 4G-X, 901のCドライブの増設実験。SDHCをHDD化してパーテーションを設定する2
     図のとうりにしてください。新しくパーテーションを切るために既存のパーテーションを削除する必要があります。
    ※パーテーションのデータは消えます。注意してください。

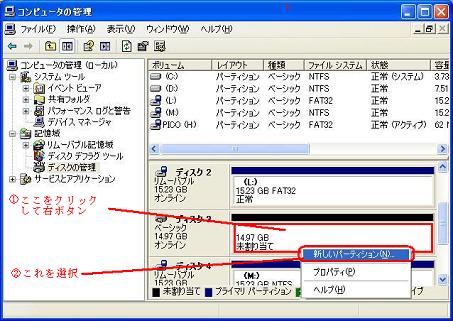

    (4)パーテーションの新規作成
    CドライブにSDHCダイナミックマウントする
     図のとうり操作してください。

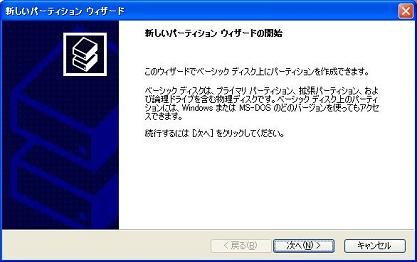

    (5)確認画面の表示
    CドライブにSDHCダイナミックマウントした結果のイメージ図
     「次へ」を選択してください。

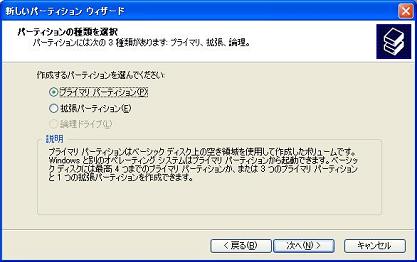

    (6)プライマリの選択

     「次へ」を選択してください。
     パーテーションの作成が最大で4つ以内の場合は「プライマリパーテーション」を選択します。「論理パーテーション」はより多くのパーテーションを作成するために考えられたものです。従い使う必要はありません。

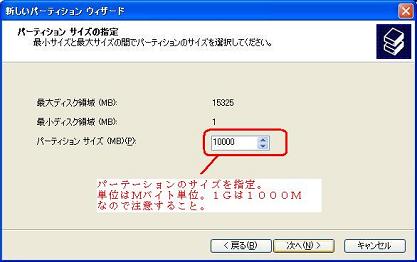

    (7)パーテーションサイズの設定


     作成するパーテーションのサイズをここで指定します。ここでは、10Gつまり、10,000Mを指定します。

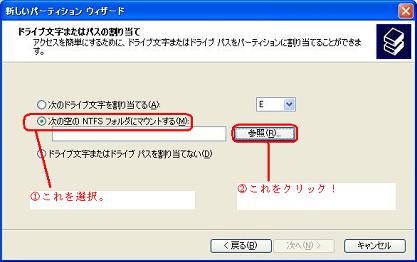

    (8)パーテーションのフォルダへのマウント画面


     ここがハイライトです。図のとおりに操作してください。パーテーションをドライブとしてはなくフォルダとして登録する操作です。

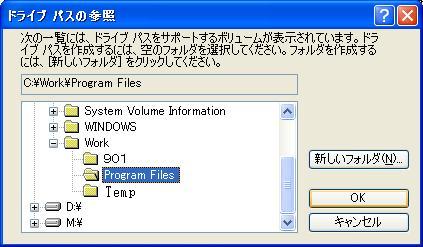

    (9)パーテーションのフォルダへのマウント画面その2


     ここで、事前に作成指定置いた「Program Files」を選択してください。

    (10)ユーザフォルダの登録
     (1)〜(8)の操作を繰り返して今度はユーザフォルダを選択し登録してください。やりかたは同一です。パーテーションのサイズとマウントするフォルダ名が異なる事だけ注意してください。

    (11)Tempフォルダの登録
     同様にTempフォルダも登録します。

         ***
           ***

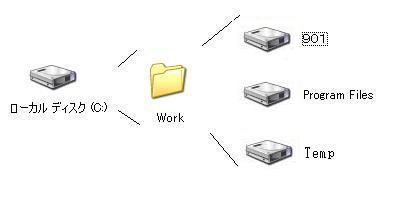

     現在、workフォルダの中は次のようなアイコン表示しているはずである。




     これでようやく、下準備ができた。
     読者はなんとなく判ってきたことと思う。これらのフォルダを現在稼動しているフォルダと差しかえれば良い。。。

     次回は、差し替える方法を紹介する。
    簡単なテクニックがあるのである。
