Eee PC 901の重カスタム。ZIFソケットの追加実験その3、特番編

0

     今回は特番だ。ラボでのレポートではなく他のブログの記事を紹介に徹する。
     901にZIFコネクタを接続する。前回では、ZIFの接続であったがさらに突っ込んで、ZIF経由で接続するCFカードをマスター・スレーブの切り替えまで突っ込んでいる。


     今回の紹介には特筆すべき2つの項目がある。

    ■第二ロット以降のZIFコネクタの省略されたモデルにZIFをつける。
    ■さらに、内蔵のCドライブを残したままZIFにCFカードを安定して接続するノウハウがある。

     正直なところ、ZIFにCFカードの増設には、、、微妙に萌えないところがある。。。Dドライブの8GbのSSDを撤去するのは仕方ないにしても、Cドライブの4Gbの高速SSDを外すのは喪失感がある。。。なにやら「本末転倒」という気がする。。。

     今回のレポートはこれをクリアするためのものだ。。。

         ***

     さて、ZIFコネクタの情報は、「デジモノとPC」というサイトを運営しているArchieさんから頂いた。

     ArchieさんはZIFの増設マニュアルを作成してラボに連絡をしてくれた。

     今回のレポートはこの増設マニュアルの紹介だ。
    興味のある方はArchieさんのサイトを見に行って欲しい。

    「デジモノとPC」はこちら
    ZIF増設マニュアル「EeePC_901_ZIF.pdf」の格納場所はこちら
    ■Archieさんが資料をまとめるにあたり協力をうけたmsaさんのサイト「ラグジュアリー携帯&カスタム携帯」はこちら

          ***

     さて、レポートはアシスト役となる。詳細は上述に足を運び主要情報をキャッチして欲しい。。。

     少々重複も含めて、以下、ラボからのアシスト情報を述べる。

    ■ポイント1.2ドライブで安定して動作する
    ASUS Eee PC・EeePC901に接続したCFカードアダプタの表面
    [クリックで拡大]

     HDDを接続する場合は、問題ないようである。。。CFカードを接続する時、、、市販の接続アダプタは問題があるようである。。。CFカードの確か39番が制御ピンだ。

     チャレンジャー諸氏の挑戦の結果、、、デフォルトではここがマスターの設定になるのだが、この場合、CFと4GbのSSDが並存できない。つまり不安定になるということだ。

     CFをスレーブにすることにより安定化するとのこと。
     ラボが東芝のHDDを使用した時はこのようなことはなかった。。。たぶんCF接続の下駄あるいはCFカードの関連に問題があるのではないかと思われる。

     msaさんの「ラグジュアリー携帯&カスタム携帯」に詳しい。

    ■ポイント2.FFCケーブルは180度に折り曲げないように注意

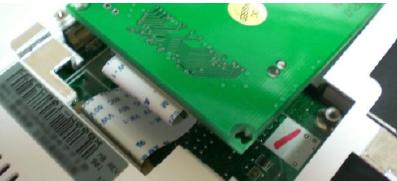

     ArchieさんのPDFマニュアルからの抜粋。このようにCFカード接続アダプタを901に接続する。

     写真では判りにくいが、ZIFケーブル(FFCという)は折り曲げないように注意。ゆったりとたわむように配置しよう。
     決して180度に折り曲げない。90度に折り曲げない。折り曲げる時は円を描くようにUターンするように配置しよう。

    ■ポイント3.FFCケーブルは2種類あるので注意

     ZIFケーブル(FFCケーブル)は紛らわしいことに二種類ある。良く注意。

    ■日立式
     FFCの両端が同じ厚さ。
     FFCの両端に青いシールが貼ってある。

    ■東芝式
     FFCの両端が厚さが異なる。
     FFCの両端に青と白のシールが貼ってある。

    ★901のZIFコネクタは青いシールに適合する。頭にいれよう。
    ★増設する1.8”側は機材により異なるので注意。
     CFカードアダプタは青だ。つまり日立式だ。。。

        ***

     困ったことに、、、ネット上では、「両端青が東芝式」とか表記がテレンコになっていて訳がわからなくなっている。

     筆者も実は何がなんだか分からない。。。実際に自分の眼で見て私は青々が日立。青白が東芝とジャッジしている。

     読者の方、ZIFを増設するのであれば、念のために両方揃えよう。。。また、FFCは傷み安いので予備に余分に買っておくと良い。

          ***
            ***

     ZIFコネクタの増設キットは要望があれば連絡して欲しい。。。ラボでコネクタをまとめ買いして小分けすることもできるからだ。。。
