ASUS Eee PC 701 SD-Xの日本語版の分解・オーバービューその1

0
    低価格 Asus Eee PC 701 SD-XのXPの起動画面
    [クリックで拡大]

     明日販売開始のAsus Eee PC 701 SD-Xを先行入手した。
    急ぎ分解する。。。いろいろと面白い事がわかってきた。
     冒頭の画像は標準の起動画面だ。。。901とほぼ同じ、、、Eee Storageのアイコンが見えるだろう。。。このあたりが4G-Xとの違いだ。Sunスイートは入っていない。

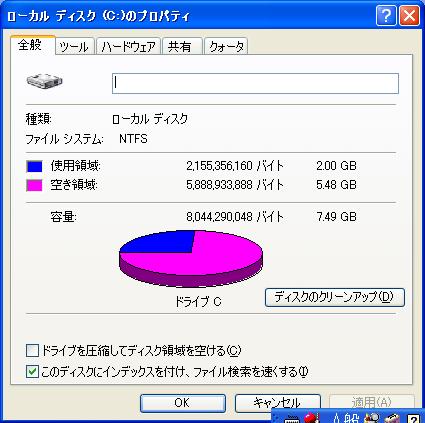

    低価格 Asus Eee PC 701 SD-XのCドライブのプロパティ
    [クリックで拡大]

    Cドライブのプロパティだ。
     Windowsの占有率がおよそ30%だろうか。。。2Gbを占めている。空きは5.5Gバイトだ(´・ω・`)。太古の昔、初めて出荷されたHDDがだいたい5Mbだったのを憶えている。。。ひょっとしたら、今年はSSD元年なのかもしれない。

     これに、SDHCの16Gbか32Gbを接続してHDD化すればとりあえずはディスクスペース難は解消するかもしれない。
     ラボで販売している「f2d」のビーグルとしては良い機体かもしれない。。。

    Eee PC SDHC HDD 化
    [クリックで拡大]

          ***

     さて、気合を入れて分解して見よう。

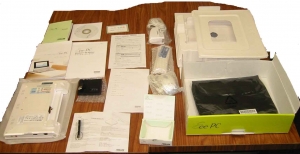

    Asus Eee PC 701 SD-Xのパッケージ内容物
    [クリックで拡大]

     パッケージの内容物を展開したところ。
    過去、、、4G−Xの系統でこれほど添付の多いものはなかったように思う。。。いろいろと付属している。

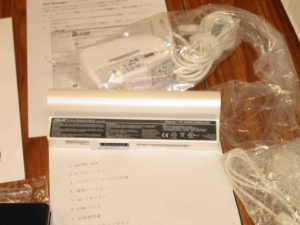

    Eee PC 701 SD-Xの内蔵バッテリその1
    [クリックで拡大]

     まず、お約束でバッテリを紹介する。7.4V4400mAHだ。4G−XUと同仕様のバッテリだ。

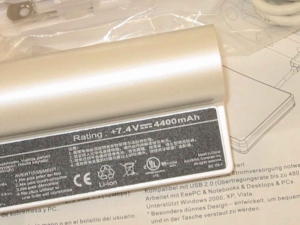

    Eee PC 701 SD-Xの内蔵バッテリその2
    [クリックで拡大]

     アップで写真撮影したところ。4400mAHの刻印が見える。

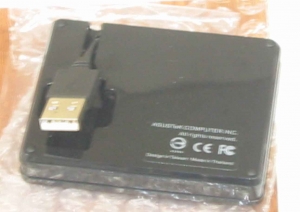

    Asus Eee PC 701 SD-Xのオマケの30Gb,HDD
    [クリックで拡大]

     付属の30Gbの携帯HDDのショット図。。。701の一番のチャームポイントはこれなのだろうか。。。これは存外に小さい。。。いや驚くほど小さいとも言える。

     701で一番気になるのはこのギミックではないだろうか。

    Asus Eee PC 701 SD-Xのオマケの30Gb,HDD使い捨てライタとの比較図

     使い捨てライタとの比較だ。。。
    さて、振ってみると中でカラカラ音がする。。。当初、、、Asusご乱心、、、中身は実はUSBメモリだとてっきり思っていたのであるが、、、分解をした。

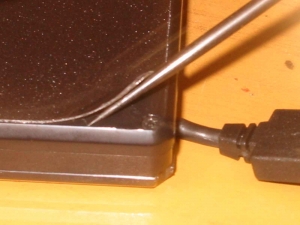

    Asus Eee PC 701 SD-Xのオマケ、外付けのHDD 30Gbの分解
    [クリックで拡大]

     分解方法はひと癖ある。”Eee”とロゴ入りしている化粧パネルの下にネジがいる。千枚通し、ピンセットなどで四隅をメクる必要がある。ラボでは上の写真のようにめくり四隅のネジを外した。

    Asus Eee PC 701 SD-Xのオマケ、外付けのHDD 30Gbの分解その2
    [クリックで拡大]

     ネジを外すと簡単にフタがあく。

    ■ZIFコネクタを採用してHDDが中に入っている。
    ■ZIFコネクタだから、IDE仕様のHDDと思って良いだろう。
    ■これだと、、、邪道であるが901の内蔵に良いような気がする。

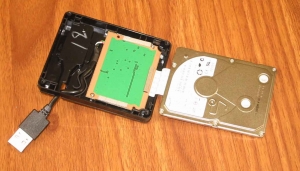

    Asus Eee PC 701 SD-Xのオマケ、外付けのHDD 30Gbの分解その3
    [クリックで拡大]

     フタをあけ中を引っ張りだしたところ。
     シーゲートの「ST730212DE」というHDDが入っている。

     検索したところ、だいたい70ドル程度で販売しているHDDのようである。
     もし、相当品を買おうと思ったら、、、16GbのUSBとこのHDDどちらがお得か悩むところだろう。値段はだいたい同じだが、大きさはUSBのほうがもちろん小さい。

    http://www.ciao.com/Seagate_Lyrion_ST730212DE_30_GB__15346402

    容量:30GB
    データ転送レート:66.7MBps Maximum External
    回転数:3600 rpm
    インターフェース:1 x ZIF Ultra ATA/66 (ATA-5) IDE/EIDE
    形状:1.8" 内蔵用
    寸法:0.2" Height x 2.14" Width x 2.81" Depth
    重量:1.69 oz

     寸法はインチ、重量はオンスだろうか。。。cm、グラム換算はしていないので注意。

     さて、次号に続く(数時間後にUpの予定)。
