ASUS Eee PC 701 SD-X日本語版の分解・オーバービューその3

0
    低価格 Asus EeePC 701 SD-X 8GBの内蔵SSDディスクのスペックとベンチマークを測定。SSDの交換の可能性を調査する
    [クリックで拡大]

     AsusのEee PCシリーズの末弟、ローエンドの701 SD-Xをどう評価したものだろうか。。。
     今回は4G−X,901との比較おもにベンチマークにより紹介する。
     冒頭の写真は、上から901のSSDカードと、701のSSDカードのツーショット写真だ。。。ほぼ同一と言って良いだろう。。。

     ご丁寧に基板上のプリントまで同じである。。。
    ただし、載っているフラッシュメモリの型式は微妙に異なるようである。

    Asus Eee PC 701 SD-X 8GBの内蔵SSDディスクの拡大画像
    [クリックで拡大]

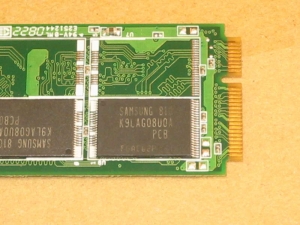

     これは901のSSDカードの拡大画像だ。
     K9LAG08U0という型式のメモリICが載っている。

    ■K9LAG08U0
    http://www.samsung.com/global/business/semiconductor/support/brochures/downloads/memory/psg_memory_200804.pdf

     8Gb-based 2KB/page 16Gb DDPとカタログに記載している。
     8Gb-basedは、8GビットベースのICだということを示している。
     2KB/pageは、ページサイズが2Kバイトだという意味である。ページとはメモリに一度に書き込むデータサイズだ。ICへの書き込み読み込みはページ単位で行う。つまり、このICは2Kバイト単位で読み書きすると言っている。

     16Gb DDPは、16Gビットの容量をもちダブルデンシティパッケージであるという意味。ダブルデンシティは単純に内部に2つのメモリチップが入っている。デュアル構成という意味だろう。

    低価格 Asus Eee PC 701 SD-X 8GBの内蔵SSDディスクの比較
    [クリックで拡大]

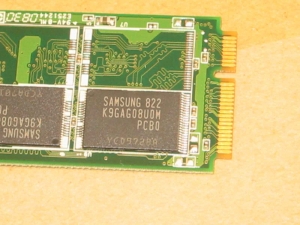

     これは701のSSDカードの拡大画像だ。
     K9GAG08U0Mという型式のメモリICが載っている。

    ■K9GAG08U0M
     16Gb-based[51nm] 4KB/page 16Gb monoとある。

     16Gb-based[51nm]は、16GビットベースのICである。51nmは、51ナノメートルプロセスという意味だろうか。。。

     4KB/pageは、ページサイズが4Kバイト。901用のSSDのものに比べページサイズが2倍になっている。。。これは、、、一度に読み書きできるサイズが大きくなったぶん、高速を期待できるとは言えるだろう。

     16Gb monoは、16Gビットの容量を持ち、モノ(単一)つまりシングルチップという意味だと思われる。。。

        ***

     901と701の8GバイトSSDは本質的には同じモノだと思われる。。。たぶん、、、互換性もあると思われる。両者の違いは採用しているフラッシュメモリICの新旧の世代ではないだろうか。。。901出荷からわずか2ヶ月経過したが、このあいだに、ICの世代交代が進んだということだろうか。。。901初期ロット出荷時には8GビットのICが主流で(つまりパッケージ内部に8G×2とした)、今は16Gビットということだろう。

     さて、ベンチマークをとり、実際に比較してみよう。

           ***
             ***

     まずPCの起動時間時間はだいたい、従来のEee PCと同じだようだ。。。電源ONからデスクトップ表示して時計マークが消えるまで大体55秒だ。1分未満の起動と思って良いだろう。

     さて、ベンチマークをとる。フリーウェアのディスクのベンチマークソフト「CrystalDiskMark21」を使用した。
     読者の方はラボがなぜCPUではなくディスクの速度テストをするか判らないかもしれない。。。ラボの見解では、パソコンの性能を決定するものは、1にディスク、2にメモリ、3,4がなくて5にCPUというのがパソコンの総合性能だと思うからだ。

    Asus Eee PC 701 SD-X SSDのベンチマーク結果
    [クリックで拡大]

     上図は701の測定結果だ。
    べらぼうに読み込みが速いのが判る。ただし、、、

    ASUS Eee PC・EeePC901 EeePC4G−XのCドライブのベンチマーク結果
    [クリックで拡大]

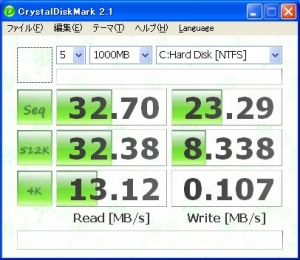

     同様に4G−X(U)の測定結果だ。。。

    ASUS Eee PC・EeePC901のベンチマーク結果、リード
    [クリックで拡大]

     そしてこれが901の結果だ。

         ***
           ***

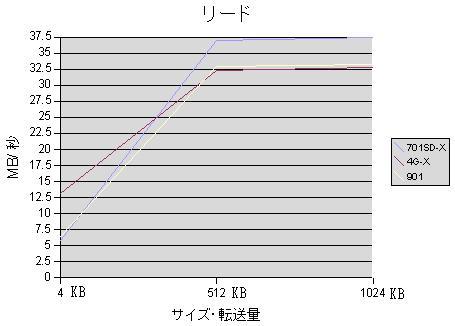

    1.リードのベンチマーク結果
    Eee PC 701 SD-X 4G-X 901のベンチマーク

     701の読み取りが4Kバイトのときには、4G-Xの半分以下の速度しかでていない。それが、アクセス単位が大きくなると逆転して速くなる。。。
     後日、検証のしなおしの必要を感じる。

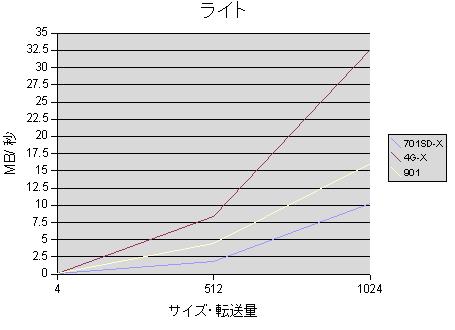

    2.ライトのベンチマーク結果
    Asus Eee PC 701 SD-X 4G-X 901のベンチマーク、リード

     SLC型とMLC型の明暗がはっきり出たようである。
     断トツで4G-Xが最速だ。その半分の速度で901がつけている。701は、4G-Xのだいたい1/3の速度だろう。

     4G-Xと901が同じSLC型のICを採用していてこれだけの差がでるのは、マザーボード直結か、MiniPCIExpressソケット経由かの違いだろう。。。ソケット経由だと色々と調停が必要なのではないかと思われる。

        ***
          ***

     次回は701の改造検証かと思っている。。。ブルーツースの内蔵、μSDカードリーダの内蔵あたりがこの機体は面白いのではないだろうか。


    Windows 高速化 プチフリバスター
    --->
    Eee PC高速化・SDHCのHDD化 プチフリバスター製品紹介ページ

    コメント
    8GのSSDですが、最近出荷の901-Xと同じモノですね。
    • sonic
    • 2008/09/20 8:16 PM
     sonicさんこんばんわ。
    なるほど、、、第二ロット以降の901と同じということでしょうか。。。
    挨拶が遅れましたが、KyonKyonさんはじめまして。
    そうです、今月に入ってから購入した私の901-X(2ndロット、zifなし)
    とチップの配列や型式を含めて同じです。
    基板上、0822/0830のプリントって08年22週/30週製造でしょうか?
    • sonic
    • 2008/09/22 6:30 PM
    sonicさんこんばんわ。
    >基板上、0822/0830のプリントって08年22週/30週製造でしょうか?

     たぶん、そうだと思います。
    フラッシュメモリの仕入れが順繰りに入れ替わっているということでしょうね。
    はじめまして、701SDは eeectlは使えないのでしょうか? 0.2.4を導入すると、stock medium Full の下にcustomというのが出て、stockとかにすると画面が水色一色になってフリーズします。
    • taku
    • 2008/10/08 4:41 PM
    takuさんこんにちわ。
    手があいたらトライしてみますね。
    701SDは、マザーが4G-Xとだいたい同じなんですけどねえ。
    • 2008/10/09 12:57 PM
    お世話になります。
    いろいろ調べたら、gooでも同じ質問が出されていました。ただ、私とちょっと症状が違うようです。私は、ファン速度の変更が出来るけど・・・・やはり当たりはずれなんでしょうか?
    • taku
    • 2008/10/09 4:57 PM
