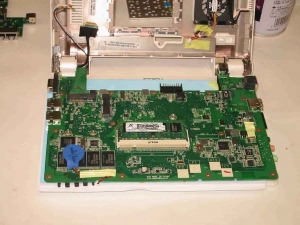

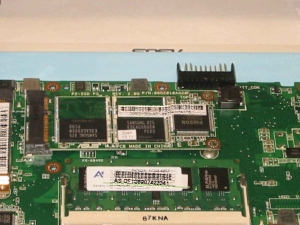

    ASUS Eee PC 900-X 分解写真ライブラリNo1 CPU廻りの画像。甲改造度写真により各スペックを紹介する。
    [クリックで拡大]

     今回は引き続き分解写真集。各部の永久保存版詳細ライブラリだ。
     この写真は、、、実は左側が4G−Xのもの。右側が900の物だ。いかに似ているか判るだろう。高解像度の写真にて各部スペックを見ていただきたい。
    ASUS Eee PC 900-X 分解写真ライブラリNo14
    [クリックで拡大]

     分解ではない、、、前回、アップし忘れたのでここにあげる。

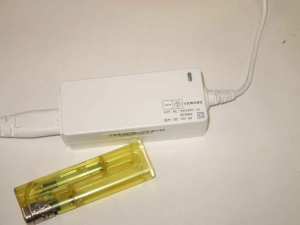

    900の電源だ。901と同じようである。36W12Vだ。

    ASUS Eee PC 900-X 分解写真ライブラリNo15
    [クリックで拡大]

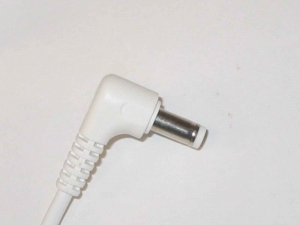

     プラグのところ。L型になっているのがわかる。
    4G−X,701SD−Xはストレート型だった。
    L型化には、マニアックな意味がある。。。太い電線を使用するとストレート型プラグが付けなくなる。太い電線を使用するとL型でないとうまく配線できないのである。

    ASUS Eee PC 900-X 分解写真ライブラリNo4
    [クリックで拡大]

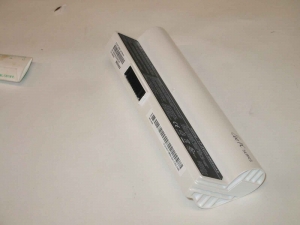

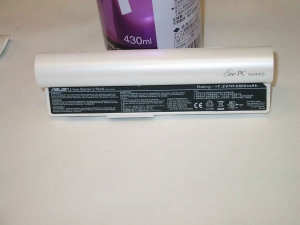

     バッテリの写真。4G−Xと同じである。
     この7.4V5800mAHの容量である。
     4G−X用の互換バッテリが使用できる。LOWAの6600mAHが流用できると思う。やはり、このての周辺は互換性が命だ。長期運用を考えた時、901より分があるように思われる。

    ASUS Eee PC 900-X 分解写真ライブラリNo
    [クリックで拡大]

     別アングルから一枚。

    ASUS Eee PC 900-X 分解写真ライブラリNo6
    [クリックで拡大]

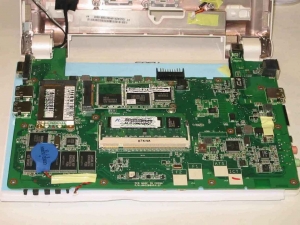

     マザーボードの背面の写真。
    ここでは、WiFi、SSDカードを外しているので注意。

    ASUS Eee PC 900-X 分解写真ライブラリNo7
    [クリックで拡大]

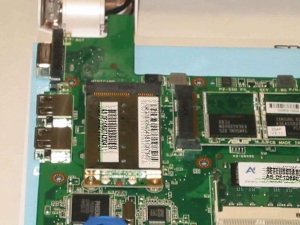

     さらにアップしたもの。
    ここでは、WiFi、SSDカードを今度は接続している。
     左側の銀色のモジュールがWiFiだ。真ん中上部のカードがSSDカード。

    ASUS Eee PC 900-X 分解写真ライブラリNo8
    [クリックで拡大]

      WiFiカードをさらにアップ。こういう感じで接続している。
     このWiFiカードは、701SD−Xがかなりチャチだったのだが、、、しっかりしている。まあ、4G−X,900,901は同じモノという印象あり。。。701SD−Xだけ廉価品を使っている印象がある。701SD−XのWiFiはアンテナ端子も一つしかなかった。。。701ではあるが受信感度が気になるところだ。

    ASUS Eee PC 900-X 分解写真ライブラリNo8
    [クリックで拡大]

     SSDカードの箇所の拡大写真。このカードはMLC型8Gバイトで、901の第二ロット、701SD−Xのものと共通化している。

    ASUS Eee PC 900-X 分解写真ライブラリNo9
    [クリックで拡大]

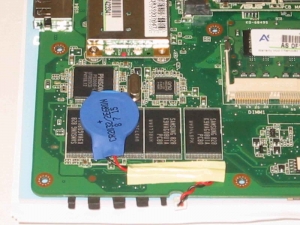

     ここがCドライブ8Gバイトを構成するフラッシュメモリだ。
    SLC型である。

    ASUS Eee PC 900-X 分解写真ライブラリNo10
    [クリックで拡大]

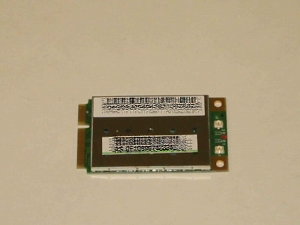

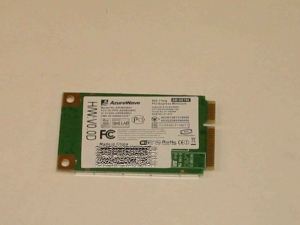

     WiFiカードの表の拡大アングル。

    ASUS Eee PC 900-X 分解写真ライブラリNo11
    [クリックで拡大]

     同じく背面のアングル写真。

    ASUS Eee PC 900-X 分解写真ライブラリNo11
    [クリックで拡大]

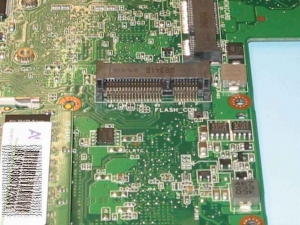

     WiFiカードを外した所の拡大写真。
    MiniPCIExpress型のコネクタがある。ここの左から数えて8,9ピンがUSB接続端子だ。

     テスターで調べると信号が来ているようである(^^)改造の楽しみが増える。

    ASUS Eee PC 900-X 分解写真ライブラリNo12
    [クリックで拡大]

     こちらはSSDカードを外した所の拡大写真。
    同じく、ここの左から数えて8,9ピンがUSB接続端子だ。
     テスターで調べると信号が来ているようである

    ASUS Eee PC 900-X 分解写真ライブラリNo13
    [クリックで拡大]

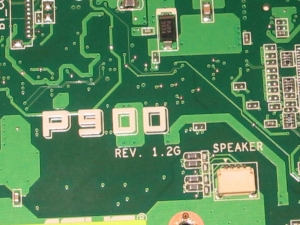

     おっと、、、ボーナス画像だ。P900というロゴが印刷している。Rev1.2なんだそうな。。。本マザーボードは第3ロットなんだろうか。。。なにしろ海外で先行販売している。いろいろと改良されていると見るべきだろう。

    ASUS Eee PC 900-X 分解写真ライブラリNo2
    [クリックで拡大]

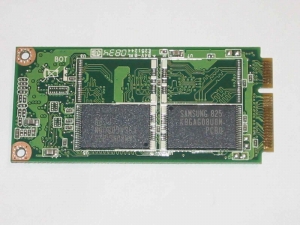

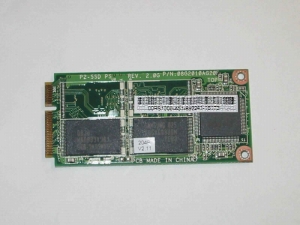

     8GバイトSSDカードの表面。

    ASUS Eee PC 900-X 分解写真ライブラリNo3
    [クリックで拡大]

     こちらは背面。

            ***

     ふう〜〜、、、一段落した。

     次は組みなおして起動画面やら、ベンチマークテストだろうか。。。それとも、、、覚悟していきなり改造という暴挙に出るべきだろうか。。。

     しばし待たれい。
