Asus Eee PC 900−Xの改造術式

0
    Asus Eee PC 900−Xの改造術式、電源の取得
    [クリックで拡大]

     これから900の組み立てに入るのだが、、、やるべきことはやっておこう。USBを増設できるか、、、増設ポイントに検証用に電線を付ける。南無成仏。

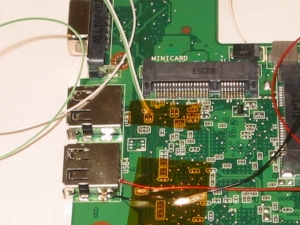

     冒頭の写真は、USB増設用の電源だ。
    標準のUSBコネクタからGND(アース)と5V電源を頂戴する。
     写真中、黒い電線がGNDだ。901のというよりも通常のUSB機器はコネクタケースはGNDに接続している。従いここに配線すれば良い。もちろん、、、USBコネクタの天板たるメタルに配線しても良いのであるが、それを基板に固定している端子に配線した。

     理由は簡単で、天板はハンダゴテの熱をす〜す〜通すためかでなかなか溶着できない。既にハンダの乗っているところが楽なのである。

     赤い電線が5Vだ。USBの電源となる。ここは素直にUSBの電源端子に配線した。

    Asus Eee PC 900−Xの改造術式、USB1の信号取得
    [クリックで拡大]

     さて、WiFiカードを接続していたMiniPCIExpressコネクタの所からUSB用の信号を頂戴する。緑線がD+、白がD−だ。
     コネクタ端子の左から数えて8コ目がD+、9コ目がD−になる。こことショートしているところに配線をすれば良い。

     写真の箇所が配線ポイントだ。コネクタの信号はこの米粒ほどの部品に来ている。この部品はゼロオーム抵抗つまり、単なるジャンパ線のようなものだと思って良い。どちらにつないでも良いと思われる。

    Asus Eee PC 900−Xの改造術式、USB2の信号取得
    [クリックで拡大]

     同様にSSDカードの方にも配線する。写真の箇所が配線ポイントだ。

           ***

     さて、この処置は改造技術の確立・検証が目的であるのでこれで終了する。あとは900を組み立てる。そして、引き回した電線に適当なUSB機器を接続して動作するか検証するのが目的だ。

     次回は、組み立てた900のレビュー、本来購入後にするべきXPのルックアンドフィールであるとかベンチマークを行い、、、さらに、実際にUSBを接続して結果を見たい。

     あとラボで開発した各種ソフトの検証と作業はてんこ盛りとなる。とくに、気になるのはフリーウェアのMCK27。このソフトは900で言えばSDHCカードリーダの初期不良を検出するものなのだが、、、分解・改造して保障が切れてから、検証してもなあと思いつつ、、、検証せざろうえない(苦笑)。
