Asus Eee PC701 SD-X 改造 +64GB 追加 火入れ式

0
    ASUS Eee PC 701 SD-X 改造 64Gb追加
    [クリックで拡大]

     今回はASUS Eee PC 701 SD-Xに改造実験を紹介する。
    内蔵用にUSBのコンタクトポイントを2つ確保する実験をした。
    上述の写真は、ADATAの32GバイトのUSBを実際に接続したところだ。
     結論から言うと今回の実験は成功に終わった。無事、2本のUSBを接続し認識に成功した。

        ***

     おっと、承前を忘れていた。前回、701の分解とオーバービューをしている。ここでレポートしたことを既知として本レポートを書いている。詳細な分解、マザーボードの説明はこちらを参照して欲しい。


    ◆15章 ASUS Eee PC 701 SD-Xの日本語版の分解・オーバービュー

    ASUS Eee PC 701 SD-X 日本語版の分解レポートその3
    ASUS Eee PC 701 SD-X 日本語版の分解レポートその2
    ASUS Eee PC 701 SD-X 日本語版の分解レポートその1

     では実際の改造に入ろう。

    ASUS Eee PC 701 SD-X 改造のポイント1
    [クリックで拡大]

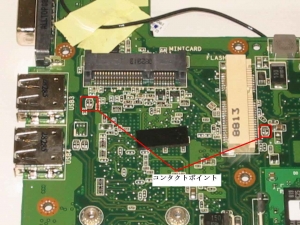

     コンタクトポイントのランドビューだ。USBの信号が来ている所に赤枠で囲っている。ここに配線をすれば良い。配線の詳細は後述する。ここでは改造前の記録として写真をUpするにとどめる。

    ASUS Eee PC 701 SD-X 改造のポイント2
    [クリックで拡大]

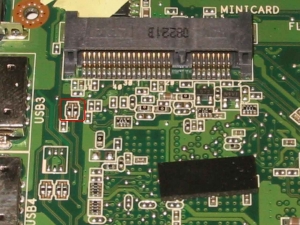

     最初のコンタクトポイントがここである。
     WiFi無線LANカードの裏である。とうぜん、事前にカードを外す必要がある。
     やはり、詳細は後述する。改造前の記録写真である。

    ASUS Eee PC 701 SD-X 改造のポイント4
    [クリックで拡大]

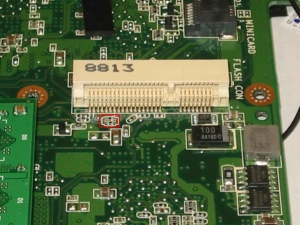

     第二のUSBのコンタクトポイントだ。
     CドライブであるSSDカードの裏にあたる。カードは事前に外している。
    ASUS Eee PC 701 SD-X 改造のポイント3
    [クリックで拡大]

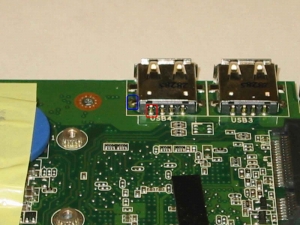

    ■08.11.15修正
     アースを青。電源を赤として画像をUpしなおす。


     赤で囲んだところから5V。青からアースだ。
     マイナスはそれこそ、どこから取っても良い、、、そこらじゅうに出ているのだが、今回はここからとった。

     プラスは、USBの5V電源から拝借する。この5Vは701のUSBの5V全共用なので心配する必要はない。全てつながっている。

    ASUS Eee PC 701 SD-X 改造のポイント5
    [クリックで拡大]

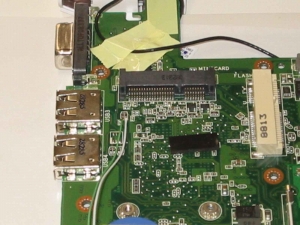

     では実際に配線したところ。USBの規約に従い、D+信号は緑、D−信号は白と決まっている。

     配線している田の字状態の下の2つの端子に接続している。これは、上に配線しても良い。横に2つ並んでいる素子はジャンパ線のようなものだと思って良い。上下をテスターで計るとショートしている事を確認した。

     もし、配線に失敗し、この米粒のようなものを飛ばしてしまった場合、上下にショートさせれば良いようである。

     向かって左が緑、右が白であることが重要である。

    ASUS Eee PC 701 SD-X 改造のポイント6
    [クリックで拡大]

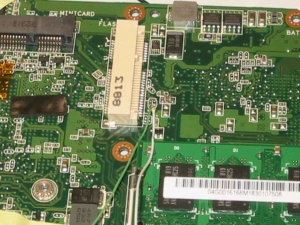

     第二のUSBのコンタクトポイントに実際に配線をしたところ。
     マザーボード上の配線はこれで終わりである。


    ASUS Eee PC 701 SD-X 改造のポイント7
    [クリックで拡大]

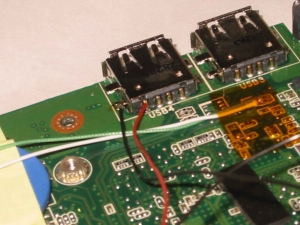

     今度は電源の配線結果である。
    ここは、案外難しいので注意。USBコネクタのメタルが熱を吸収放射するのでハンダのノリがすこぶる悪い。

     あとは、次の処置をする。

    1.701を仮組みする。
    2.マザーボードに配線した電線を筐体の外に引っ張り出した。
     これはメモリベイの裏フタを経由して行った。
    3.電線にUSBコネクタを配線する。

         ***
           ***

    ASUS Eee PC 701 SD-X 改造、無事マウント成功
    [クリックで拡大]

     前回紹介したADATAの32GバイトのUSBメモリを接続したところ。。。デジカメで撮影したので画像がボケているが、、、このようにリャンコで認識した。

          ***
             ***

     さて、次回が山場だ。701の筐体内部にUSBメモリが2つはいるだろうか。。。

     直感的に入りそうである。

    USB機器色々
    [クリックで拡大]

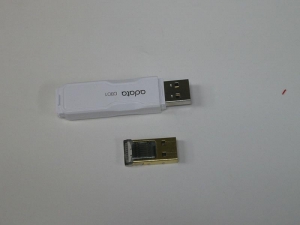

     今回、実験で接続した32GバイトのUSBメモリと並んでマイクロSDを紹介する。これなら楽勝で入るだろう。調べたら、16GバイトのマイクロSDもあるようである。

     ブルーツゥースも楽勝だと思う。。。今、大きさの対比でブルーツゥースを探したが見つからなかった残念。

     次の構成が701では理想かもしれない。

    ■ プラン1
     ・32(16)バイトの増設ディスク。
     ・ブルーツゥース。

    ■ プラン2
     ・32(16)バイトの増設ディスク。
     ・32(16)バイトの増設ディスク。

         ***

     さて、待ったなし。次回はUSB機器の701への内蔵ポイントを追及する。
