Asus Eee PC 900-Xの改造術式2 火入れ式

0

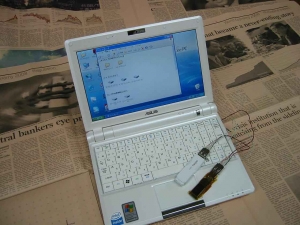

    ASUS Eee PC 900 改造 32Gb追加 確認画面
    [クリックで拡大]

     今回はASUS Eee PC 900の改造実験を紹介する。
    内蔵用にUSBのコンタクトポイントを2つ確保する実験をした。
    上述の写真は、ADATAの32GバイトのUSBを実際にテスト接続したところだ。

     実際の内蔵には基板の小さいトランセンド16Gバイトを予定している。
    ASUS Eee PC 900 改造 32Gb追加 確認画面2
    [クリックで拡大]

     さて、宿題を一気に消化している。
     701につづき900の改造である。
    701の改造術式の確立により、900がやりやすくなった。マザーボード、筐体のレイアウトが似ているので問題となるUSBの格納場所の考え方が同じだと思うからだ。

     まずは、今回は導通テストを行う。

     結論から言うと今回の実験は成功に終わった。無事、2本のUSBを接続し認識に成功した。

        ***

     おっと、承前を忘れていた。前回、900の分解とオーバービューをレポートしている。ここでのレポートを前提としている。詳細な分解、マザーボードの説明はこちらを参照して欲しい。

     今回の紹介は、「Asus Eee PC 900-Xの改造術式」の続編である。多忙にかまけて尻切れトンボになっていた。


    ◆Asus Eee PC 900-X(901-Xではない!) 国内販売モデル入手・トールハンマーになるか...

    Asus Eee PC 900-XのSDHCのHDD化と購入テスト
    初見とベンチマーク
    Asus Eee PC 900-Xの改造術式
    Asus Eee PC 900-Xの分解写真2・詳細ライブラリ
    Asus Eee PC 900-Xの分解写真
    Asus Eee PC 900-X(901ではない!) 国内販売モデル入手・トールハンマーになるか...


     前回の前回の時点で改造方法の説明、コンタクトポイントの説明が終わっている。今回は、その電気的確認となる。

         ***
           ***

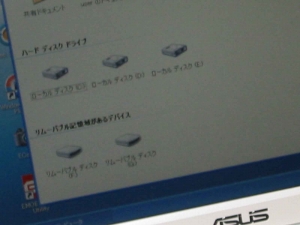

    ASUS Eee PC 900 改造 32Gb追加 確認画面3
    [クリックで拡大]

     このように、ADATAの32GバイトのUSBメモリが画面にマウントできている。デジカメで撮影したので画像がボケているが、、、このようにリャンコで認識した。

          ***
             ***

     さて、次回が山場だ。900の筐体内部にUSBメモリが2つはいるだろうか。。。

     701のノウハウがそのまま適用できそうである。

    USB機器色々
    [クリックで拡大]

     今回、実験で接続した32GバイトのUSBメモリと並んでマイクロSDを紹介する。これならストレスなく入るだろう。調べたら、16GバイトのマイクロSDもあるようである。

     今回のテストではADATAの32Gバイトを使用したが、701の改造の時に親子基板であることが発覚している。実際の内蔵はトランセンドの16Gバイトを予定している。701と同じ構成でトライするつもりだ。

     やはり、701同様、900もブルートゥースの内蔵が相応しいように思う。内蔵する余剰空間、、、UMPCとしての利便性を考えるとブルートゥースが一番魅力的な内蔵装置だろうか。

     改造にあたり、次のような可能性を示す。

    ■ プラン1
     ・16(32)Gバイトの増設ディスク。
     ・16(32)Gバイトの増設ディスク。

    ■ プラン2
     ・16(32)Gバイトの増設ディスク。
     ・ブルートゥース。

    ■ プラン3
     ・マイクロSD/μSD増設ディスク。
     ・ブルートゥース。

     この順序は、改造の難易度の順序だ。困難な順序とした。
    ラボでは、改造の可能性を検証することが第一優先順位であるためプラン1にトライする。ラボでは、ADATAの32Gバイトは厚みの問題から見送り1枚基板の薄いトランセンドのジェットフラッシュ16Gバイトを採用する。32Gバイトは、折をみて1枚基板のものを探すつもりだ。。。トランセンドのジェットフラッシュ32Gバイトが手に入るようならば真っ先に確認したいと思っている。

     プラン1が成功すれば、筐体内のレイアウトの問題なのでプラン2,3も自動的に達成されると思う。

     ブルートゥースの内蔵実験も、4G−X、社内コードネーム白(パク)で実験しているので問題ないと思っている。


    ◆7章 Eee PCの改造、Bluetooth(ブルートゥース)の内蔵実験

     1.クラス2 Bluetooth(ブルートゥース)導入
     2.Bluetooth(ブルートゥース)初期不良とほほのほ

         ***

     さて、待ったなし。次回はUSB機器の900への内蔵ポイントを追及する。
