    ASUSU Eee PC 900の増設ポイント1
    [クリックで拡大]

     諸般の事情がありなかなか900の解体新書に入れなかった。。。まごまごしているとS101が出てしまう。ラボではS101の蹂躙すべく工具を磨いて待っているのだが、、、900の実装に入る。

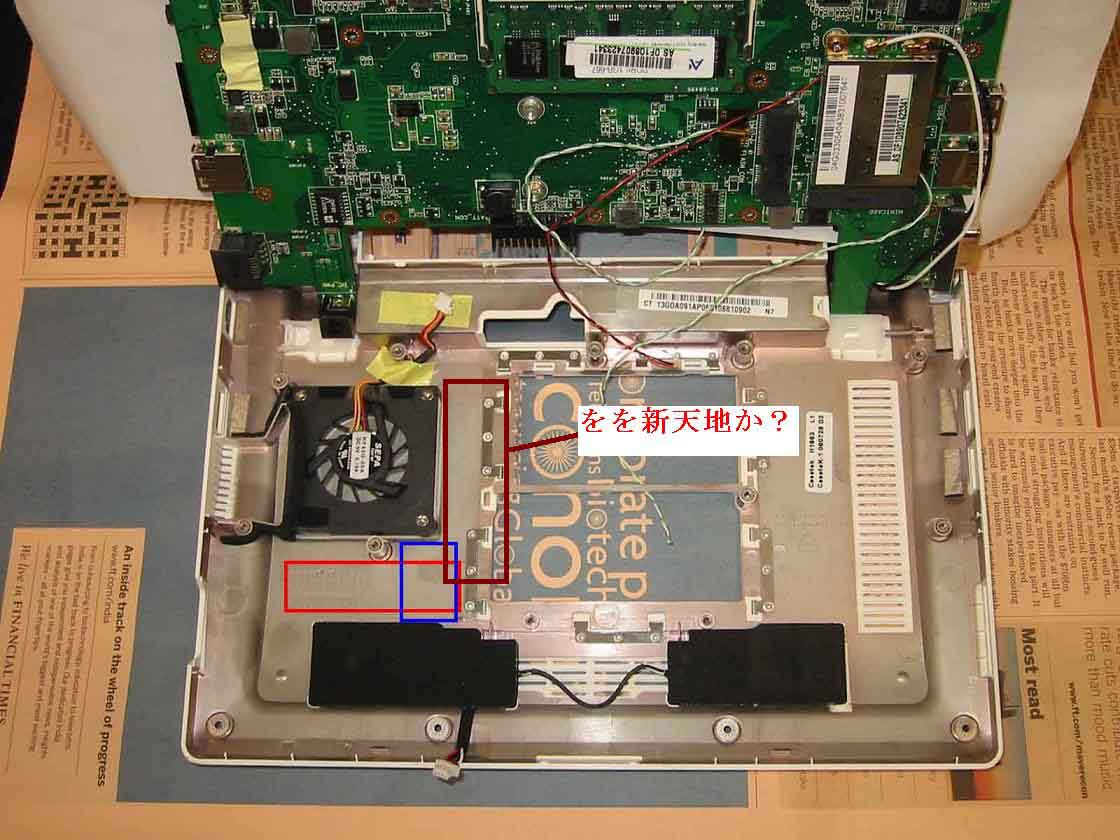

     冒頭の画像が、筐体下部から見た、増設ポイントである。このポイントは701SD-Xに踏襲して候補にした。

     赤で囲んだ所が順当な配置だろうか?
    青で囲んだ所は、超小型USBならば入るだろうと思うところ。例えばブルーツゥース、マイクロSDだ。ふうむ。

    ASUSU Eee PC 900の増設ポイント、マザーから見たところ
    [クリックで拡大]

     これをマザーボード側から見たところ。色で囲んだ所にUSB増設機器が入るのではと予想する。
     邪魔な奴がいる。クダースイッチと言ったように思う。マザーのリセットスイッチが紫のところにいる。これのために701のようにうまく増設ができないようである。無念である。

     確認したところ、メモリ交換フタの裏にはトランセンドのジェットフラッシュは1枚納まりそうであることは事前に確認した。

    ASUSU Eee PC 900の増設候補者達
    [クリックで拡大]

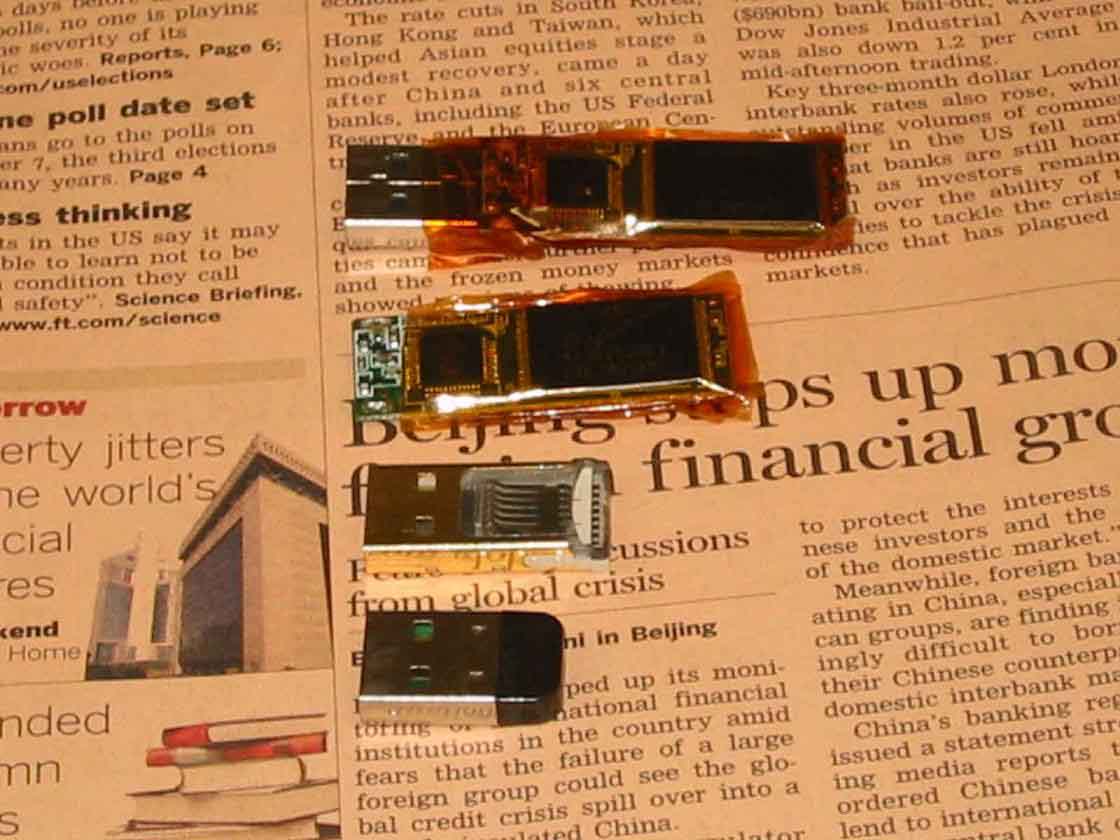

     そして、ここに納まるUSB機器の選択に入る。上から紹介していこう。

    1.トランセンドのジェットフラッシュ16Gバイト殻向き状態。
    2.同、USBコネクタを排除したもの。
    3.μSD、マイクロSDと呼ぶICチップ用のカードリーダ。
    4.ブルーツゥースユニット。

     3、4は文句なく納まりそうである。。。
    2は実はムリなんではなかろうかと、1からUSBのコネクタを排除したものだ。

     こうなると工作の難易度が極端に上がる。。。4G-Xの増設キットのユーザであるところのゴッシュ氏は最初に邪魔臭いからという理由で2.のようにUSBコネクタを排除したと言っていたように思う。

    ASUSU Eee PC 900の増設ポイント2
    [クリックで拡大]

     おっと、、、このブログを書くために冒頭の写真を見ていて気が付いた。先入観というのは人をドツボに導くようだ。

     上野写真の茶色のところ、、、なにやら「おいでおいで」をしているように見える。

           ***

     今回は尻切れトンボで申し訳ない。

     明日、この領域に本実装を試みる。
