    Eee PC 各モデル 900 901 S101 比較する 最速王者決定戦
    [クリックで拡大]

     S101の圧倒的な超高速の秘密はどうやら、SSDカードにあるようである。
     というわけで、このSSDカードを他のEee PCに接続してベンチを計るという暴挙を行った。各マザーボードのガチンコ・ベンチとなる。マザーボードの底力を比較検証する。
    ■PR・・・Eee PCの高速化に最適です
    Windows 高速化 プチフリバスター
    --->
    Eee PC高速化・SDHCのHDD化 プチフリバスター製品紹介ページ



     なお、701SD-Xも当初ベンチする予定であった。。。しかし、実は現在SD-Xは分解バラバラで残念ながらリタイア状態である。

     900,901,S101真のスピードキングはどれかをレポートする。
     なお、ラボでは、パソコンとは「1にディスク、2にメインメモリ・・・ドンケツにCPU」という考えをとるのでCPUなどのベンチは考えない。

     ゲームや映像・科学技術計算ならいざ知らず、CPUなどというものは付いていれば良いという考え方をする。

         ***

     さて、冒頭写真を拡大して欲しい。
     2つのことが判るはずだ。

     写真上部のカードは901のDドライブ。基板の半分があいている。対して下がS101のCドライブだ。基板が全部埋まっていることがわかる。
     単純にICを全部載せて16Gバイト。半分載せて8Gバイトという解釈で良いだろう。

     さらに、901用には「P2 SSD」と印刷している。
    S101用には「S4 SSD」と印刷している。

     前者はIDE(パラレル)接続であるというのは知られるところだ。Pはパラレルの略だろう。ではSは何か、、、シリアルだろう。

     事実そうであった。Eee PC900に接続してみたところSATAとして認識したことより断定して良いだろう。

    S101 901 SSDカード 裏
    [クリックで拡大]

     さて、SSDカードの背面を映したところ。やはり、こちら仲良く半分のICが載っている事が判る。

     ラボがディスクを重要視する理由を数字で挙げる。

    ■ CPUは、Eee PCはだいたい700MHz〜1.7GHzくらいだろうか。
     1GHzは、時間にして0.000000001秒だ。
    ■ メインメモリは133MHz〜266MHzくらいだろうか。
     ※レイテンシと称してクロックが速くても数クロックをかけて動作する仕掛けがあり、クロックがやたら速くても実際には数分の1の速度だったりする。
     面倒なんで、100MHzがどれくらいの時間かというと、
     0.00000001秒だ。
    ■ ハードディスクははシークタイムと呼ぶのだが、
     ヘッドが読み込み開始する遅延がありこれが速いので4msだ。
     4msは、0.004秒だ。

        ***

     整理しよう。数字を単純に並べる。

    0.000000001秒 : CPU(1GHzの場合)
    0.00000001秒 : メモリ(100MHzの場合)
    0.004秒 : HDD(シーク4msの場合) :

     いかに、このギャップが凄まじいか判るだろう。
    Eee PCが高速なのは、最大のボトルネックHDDを追放しSSDにしているためだと言えるのはここに理由がある。

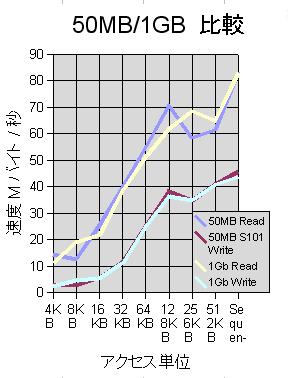

    CrystalDiskMarkの差
    [クリックで拡大]

     さて、前回のベンチの宿題を略式ながらカバーする。
    ASUS Eee PC S101 国内販売開始 レビュー開始 18時06”

     ラボでは今まで、CrystalDiskMarkでは1Gバイトのテストファイルを作成するモードでテストしてきた。前回はそれができず50Mバイトというデフォルトの設定で行った。

     ここでは、901の上でだが、同じ条件でS101のSSDの速度がどう変化するか見た。残念ながらS101は現在、分解バラバラの状態でテストできない。参考として変化を見せる。

     これが上の画像だ。
     波はあるが大体、1Gバイトの方が気持ち下廻っているのが分かるだろう。

     テストする読み書きテストするファイルが大きい方が悪い結果がでる。。。理由はファイルが大きいほど、Windowsのキャッシュメモリというディスクの読み書きを省略する機構が機能しなくなるためと予想する。また、このキャッシュが嫌なためにラボではできるだけ大きいファイルを選ぶようにしている。

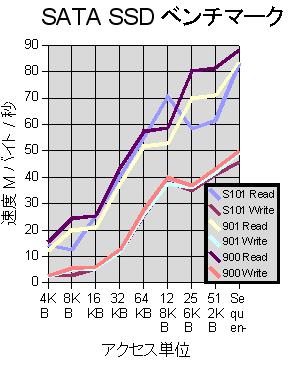

    SATA S101 900 901 ベンチマーク結果
    [クリックで拡大]

     さて、これがハイライトだ。S101のSSDカードを各Eee PCに実装してベンチをした。
     現在S101でのテストは50Mバイトの結果しかないので、CrystalDiskMark21+SRG27はこれに合わせた。

     予想どおり、『ASUS Eee PC S101 国内販売開始 レビュー開始 18時06”』で起きたような数倍というクレージーな差はでなくなった。

     特にライトはほとんど同じ、あるいは誤差で説明がつく程度だろう。

     リードについては、1番900、2番901、3番S101という印象がある。

          ***

     おっと、最後に付記する。
     最初Eee PC 901にこのSATAのSSDを接続したら起動不能に陥った。

     BIOSを最新に更新したら、動作するようになったことを付記する。また、900は何もしなくても動作した。

    ■ 08.11.25 追記
     Eee PC 900,901頓死・・・良い子は真似しないように。

     検証後、判明したのだが、このレポートの結果、900と901のDドライブは以後、もともと付いていたSSDカードを認識しなくなった。まさか、追試をしようという物好きはいないと思うが。。。

     もし、可能な立場にいても追試しないように。原因は分からないが、Windowsのシステムがおかしくなったらしい。

     900はDVDから工場出荷状態に戻したところ甦生した。ハード的なものではなくソフト的なクラッシュが起きたようである。

     ここに追加レポートであげる。


    Windows 高速化 プチフリバスター
    --->
    Eee PC高速化・SDHCのHDD化 プチフリバスター製品紹介ページ

    コメント
    EeePCのMini PCI SATAの転送最大速度は150Mでしょうか、300Mでしょうか?
    • Eee901
    • 2008/11/23 4:04 AM
    901のDドライブ用SSDカードと、S101のCドライブ用SSDカードが、
    同一サイズと云う事は…、
    (サードパーティから発売されている)901のDドライブ用大容量SSDカードを、S101のCドライブSSDカードとして使えると、
    S101最高!なんですけど…。

    シリアルとパラレルの違い等の壁がありそうですが、如何でしょうか?

    余裕があれば検証願いたい。
    • 478GEN
    • 2008/11/24 8:06 AM
    Eee901さん

    >150Mでしょうか、300Mでしょうか?

     判らないですねえ。。。現在、どちらでも説明がつくグラフ値がでていますね。

    478GENさん

    >S101のCドライブSSDカードとして使えると、

     要検証ですが、使えると思いますね。。。検証となると購入費用が(!)、、、悩みのタネですね。
    • KyonKyon
    • 2008/11/24 11:39 AM
    >シリアルとパラレルの違い等の壁がありそうですが、如何でしょうか?

     おっと、失礼。
    結局、シリアルだから速度が速いという短絡的な解釈で良いのだと思います。

     IDEという規格が旧いのでしょうか。。。バスクロックが66MHzとか33MHzとかいった旧い時代に作られていますからねえ。。。

     SATAは送信用と受信用の2系統の信号しかありません。各系統の信号は+とマイナスでお互いに引っ張り合うようになっています。

     この仕掛けが安定して高速動作させる担保になっているようです。
    • KyonKyon
    • 2008/11/24 1:51 PM
