Eee PC S101 カスタム 予備電源

0
    Eee PC S101 ACアダプタ 電源 秋月通商
    [クリックで拡大]

     なかなか先に進めない。今回もやはり天狗の鼻折れPart2だ。
     本当は今回はS101の32GB化をしたかったのだが、それは次回に廻す。

    ビジネスでEee PCを使用するときにネックになるのが電源だ。

    ■オフィス専属のACアダプタ
    ■出張先でのACアダプタ
    ■自宅でのACアダプタ

     昨今、PCの持ち出し、持ち込み禁止の企業が多く論外と思う人もいるだろう。。。もっとも、そういう職場ではデスクトップこそが相応しくEee PCがあること事態がおかしいと思う。。。モバイルパソコンは、モバイルが命だ。ゆえに、ACアダプタが重要に成る。
     S101の電源のスペックを述べる。

    ■ 12V、3アンペア、36Wである。
    ■ センタープラス、外側マイナスである。
     ※DCプラグの中軸がプラスということである。



    [クリックで拡大]

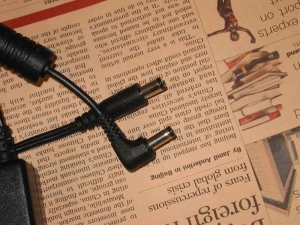

     写真の下側のプラグがS101の純正電源のものだ。
    上が標準DCプラグと呼ばれている一般的なものだ。

     コネクタの形状は特殊だ。。。電圧区分3(外径4.75ミリ×内径1.7ミリ)あるいはEIAJ−3というものだ。

     (´・ω・`)

     電圧区分3は、DC6.3V〜10.5Vで使用するものと規格団体EIAJで定めているようだ。。。なるほど、、、Eee PC 4G-Xが、9.5V(実は10V)という変な電圧を採用したのが判るような気がする。。。一般的な12Vを採用した場合、電圧区分3は規格上電圧オーバーとなる。

     (´・ω・`)

     はて、、、900以降は、12Vなのだが、、、(´・ω・`)

    さらに、、、「プラグEIAJ3:定格 DC10.5V/2A」とのことだ。。。S101は、12Vで2.4Aは流れるのだが???

     EIAJの定める規格区分がそうであり、推奨しているだけでペナルティも何もないという事が判ったで12Vにしたのだろうか。。。

          ***

     AC電源はホームポジション(?)、つまり主戦場に置くべきだ。。。その上で、出張用、第二現場(?)用を用意すべきだと思う。

     2つめのAC電源の購入としてはラボは3つのプランを提示する。

     Eee PC専用の電源を購入するケースと、一般の12V36W以上の電源を使用するケースだ。後者は200円〜2000円くらいで構築できる。


    [クリックで拡大]

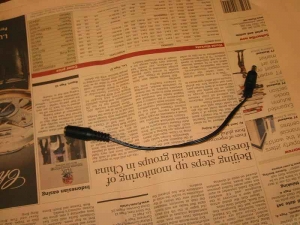

     一般のDCプラグをEee PC用に変換するコネクタを紹介する。
     この仕様を合わせればこのコネクタでEee PCに一般の12Vを接続できる。


    [クリックで拡大]

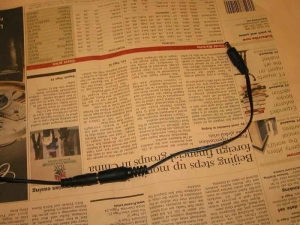

     このようにして接続する。変換アダプタの電線が細いので気になりメーカに問い合わせをした。

    ★プラグ変換ケーブル「DCEX-PBJE3」
     プラグEIAJ3: 定格 DC10.5V/2A
     ジャック   : 定格 DC12V/6A
     線材SPT1 : 定格 AC300V/18A

     電線は18Aとのこと。S101では、最大で2.5A流れるので問題はないようである。また、プラグの2Aは上述したとおり(´・ω・`)

     困ったものである。

    ■A1プラン
     手持ちのDC電源を使う。。。
     1)「自己責任」をまず100回唱えて欲しい。
     2)12V,36W以上、センタープラス、標準DCプラグ
       の電源を用意する。
     3)「標準DC->電圧区分3」変換アダプタを接続する。
       これでS101に接続できる。@200円くらいだ。

    ■A2プラン
     1)秋月通商の「GFP451DA−1238」を購入する。
       これは45W12V電源だ。
       @1500円で買える。
     2)「標準DC->電圧区分3」変換アダプタを接続する。
       これでS101に接続できる。@200円くらいだ。

    ■Bプラン
     ダイヤテックのEee PC互換電源を買う
     3000円くらいで購入できるだろう。
     検索キーワードは「PLS12AS」である。これで検索すれば良いだろう。

    Windows 高速化 プチフリバスター
    --->
    Eee PC高速化・SDHCのHDD化 プチフリバスター製品紹介ページ
    ※f2dはバージョンアップしてプチフリバスターに統合されました。

    コメント
    ■Cプラン
    エレコムのEeePC用電源を買う
    本体部分は同一製品と思われる
    検索キーワードは「ACDC-AS1236」である。これで検索すれば良いだろう。
    • sayowan
    • 2009/03/16 1:37 PM
     sayowanさんこんにちわ。
    おや、エレコムからもでたのですね。。。

     値段が安ければ良いですねえ。
    • KyonKyon
    • 2009/03/16 4:43 PM
