PBTM v0.1・起動USBによるEee PC・ネットブックのお手軽バックアップシステムを作る

0
    PBTM Ubuntu 使用 起動用USB 作成ソフト

     Eee PC, ネットブックを使っていると簡単にバックアップシステムが欲しくなる。例えば4G-XなんかだとCドライブは4Gバイトしかない。今の時代、USBメモリにさえバックアップできる。

     というわけで、ネットブックユーザ向けにバックアップシステム「Peoplelock Backup Tool」および手持ちのUSBメモリにPBTを導入する「Peoplelock Backup Tool Maker」を作った。現在配布を開始した。
    PBTM ブートUSB 作成プログラム USB / SDHCカード
    [クリックで拡大]

     PBTMは、手持ちのフラッシュメモリを起動用ディスクにするものだ。SDHCカードやUSBメモリを利用できる。

     現在簡単にテストした限りはEee PC 4G-X, S101で動作した。一般的なDOS/V互換機であれば問題なく動作するはずだ。

     DOS/V互換機で良く不具合がでるのはイーサネットカード、サウンド関連と思われる。。。バックアップ用途ではどちらも不要だ。ファイルさえ読み書き出切れば良い。

    ■ PBTはこの起動ディスクに構築したバックアップシステムの名称。現在はVer0.1だ。
     厳密には0.0だろうか(´・ω・`)。

    ■ PBTMは、PBT Makerの略だ。
     Windowsの上から簡単にPBTの入ったフラッシュメモリを作るものである。

    PBTM ブートUSB 作成プログラム USB / SDHCカード Eee PCの内蔵SDHCカードリーダに接続
    [クリックで拡大]

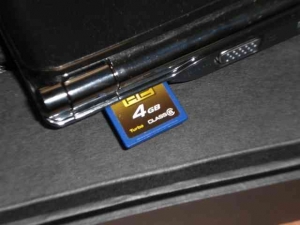

     これはASUS Eee PC S101の例。内蔵SDHCに、PBTの入ったディスクを接続する。もちろん、普通のUSBメモリを接続しても良い。

    PBTM ブートUSB 作成プログラム USB / SDHCカード, 起動時の注意 F2をここで押す
    [クリックで拡大]

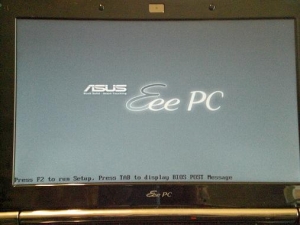

     ネットブックを起動する時に、この画面でESCキーを押す。
    機種により他のキーであるので注意。Eee PCは一律ESCキーだ。
    ※BIOSの設定で、USB/SDHCから起動できるか調べて自動起動することができる。。。このあたりは各人眼で見て確認して欲しい。

    PBTM ブートUSB 作成プログラム USB / SDHCカード, 起動時の注意 F2をここで押す
    [クリックで拡大]

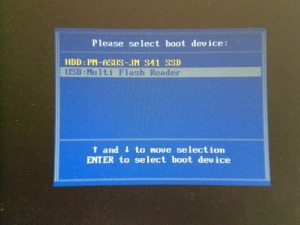

     ESCによりどれから起動するか聞いてくるので、ここでPBTの入ったUSBメモリを選択する。ここではUSB装置の名称で選ぶので紛らわしい。

     S101の内蔵SDHCカードリーダは「Multi Flush Reader」だ。紛らわしいのは4G-Xだとこれが「Single〜〜〜」となり機種により、またUSBメモリにより全部異なる。

     メーカの数だけ、製品の数だけ名称が存在する。まあ、内蔵HDD/SSDと接続した装置しかでないから困らないはずだ。

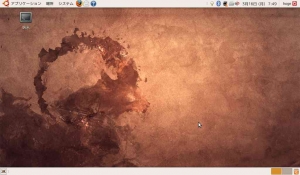

    PBT Ver0.1 起動画面。 現在、Ubuntu8.10そのままだ
    [クリックで拡大]

     PBTを起動するとこのような画面がでる。PBT Ver0.1はUbuntu-Linuxそのものだ。

     本当は、ここに、バックアップ用のプログラムをデスクトップに起き、ダブルクリックでPCのバックアップ、リカバリがワンタッチというのが最終形態だが、まだそこまで行っていない。

     とはいえ、、、現行でも極めて強力な機能を提供する。

    ■UbuntuあるいはLinuxの全機能をここから利用できる。
     興味のある方は是非知的好奇心を充足して欲しい。

    ■実は、Linux(あるいはUnix)には標準でddコマンドというバックアップ、リカバリ機能がついている。専用プログラムを作るまでもなく、現時点でバックアップ/リカバリ機能を提供している。


            ***
              ***

    ■PBTMの導入、PBTの作り方

     今回のミソはこのブートUSBをいかにネットブックあるいはPCから簡単に作るかに集約していた。煩雑なUbuntuのインストール抜きでワンタッチでブートUSBの作成に成功している。

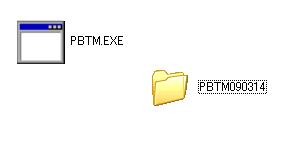

    PBTM ブートUSB 作成プログラム ダウンロードイメージ

     PBTMをダウンロードすると、自己解凍形式のPBTM.EXE(.EXEはWindows設定により表示しないかもしれない)を入手できる。これをダブルクリックすると、PBTMのフォルダができる。このフォルダは末尾にYYMMDD形式の番号を振っている。

     解凍イメージは4Gバイトあるので十分余裕のあるディスクに保存してほしい。

    PBTM ブートUSB 作成プログラム 実行

     フォルダを開くと、上のアイコンがある。
    これをダブルクリックして実行して欲しい。

     おっと、事前に4GバイトのUSBメモリを用意して欲しい。現時点で価格.comで800円くらい(´・ω・`)で手に入る。

    PBTM ブートUSB 作成プログラム ダウンロードイメージ
    [クリックで拡大]

     起動するとこのような画面がでる。

    PBTM ブートUSB 作成プログラム USBの選択
    [クリックで拡大]

     現在、PCに接続している内蔵ディスクと外部メディアの一覧を表示する。ここで、PBTをインストールしたい周辺装置を選んで欲しい。装置名で表示するので慣れないとまごつくかもしれない。

     安全装置として、USB接続しているディスクしか表示できないようにしている。とはいえこのソフトはUSB接続のHDDとフラッシュメモリの区別が付かないので気を付けて欲しい。余計な装置は事前に外しておくと良いだろう。

    PBTM ブートUSB 作成プログラム 実行

     PBTを入れる装置を選択すると、このボタンが押せるようになる。

     ボタンを押せばインストールを開始する。メディアの書き込み速度によるが30分〜1時間くらいかかる。

     これで終了だ(´・ω・`)。

     使用するUSBメモリ/SDHCカードの費用でライブバックアップできるメリットは大きいだろう。

    ■簡単なバックアップ&リカバリの紹介

     PBTはゆっくり時間をかけて改良していく予定だ。最終的にはボタンワンクリックでバックアップリカバリを出来るようにしたい。

     とはいえ、現行でもバックアップ&リカバリは十分できる。Linuxによる一般的なバックアップの方法を紹介する。今どき端末画面かねえ〜とはいえ、わずか2行文字を打つだけで全機能が手に入る。

    端末画面

     このアイコンをダブルクリックして欲しい。

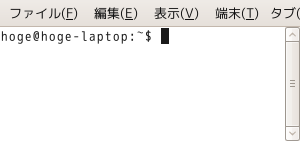

    Ubuntu 端末画面

     このような画面が出るはずだ。以後、ここから古代精霊呪文を唱えればバックアップできる。リカバリも同様だ。
     端末画面からどのような文字を入れれば良いか、類型的な方法を述べる。

    1.ベタなバックアップリカバリ
     バックアップ用のファイルの保存先として、別途USB,ディスクを/media/disk/に接続している物とする。

    ※バックアップの保存先は、ディスクのフォーマット形式に注意の事。FAT32の最大ファイルサイズは4Gバイトまで。従いNTFS形式あるいはLinuxの4GB以上のファイルを保存できる形式である必要がある。


    ■ベタにバックアップを取る
     sudo dd if=/dev/sda of=/media/disk/backup.img

    ■ベタからリカバリ
     sudo dd if=/media/disk/backup.img of=/dev/sda

     もし、次のようなメッセージが表示したならば、、、

       [sudo] password for hoge:

     0000と入力してエンターキーを押す。ゼロ4つである。PBTは標準でゼロ4つをパスワード指定している。初回聞いてくるが二回目以降は聞いてこないので気をつけてほしい。

    "sudo"はSuperUserでDoよという意味だ。/dev/sdaは管理者権限でないと読み書きできない。この命令は管理者権限で実施するという宣言だ。
     "dd"コマンドはディスクを丸ごと読み書きする命令。
     "if="はinput fileの略だ。バックアップ元を指定する。
    "/dev/sda"は内蔵HDD/SSDを示す。Ubuntu-Linuxは内蔵ディスクをScsiDiskA,B,Cという風に認識する。/devは装置を表す。

     "of="はoutput fileの略。つまり保存先だ。
    "/media/disk/backup.img"は保存するファイル名だ。
     Ubuntuは外部ディスク、USBメモリを接続すると/mediaというフォルダに"disk","disk-1"と連番を振って接続する。これは使用するPCの設定を確認して決める必要がある。

    2.圧縮をかけたバックアップリカバリ
     ベタでは芸がないので圧縮をかけてみる。

    ■圧縮バックアップを取る
     sudo dd if=/dev/sda | gzip -9 > /media/disk/backup.img

    ■圧縮リカバリ
     zcat /media/disk/backup.img | sudo dd of=/dev/sda

     "zcat"は指定したファイルを解凍する命令。"|"で、ddコマンドに受け渡し、"/dev/sda"に書き込む。


    PBTM Ubuntu 使用 起動用USB 作成ソフト
     --> pbtmの入手ページ

    ■09.03.17追記
     本記事はVer0.1で記載しているが現在は0.3をアップしている。全自動の完全なバックアップとリカバリ機能を提供している。

    Windows 高速化 プチフリバスター
    --->
    Eee PC高速化・SDHCのHDD化 プチフリバスター製品紹介ページ
    ※f2dはバージョンアップしてプチフリバスターに統合されました。

    コメント
    PBTMのダウンロードに失敗します。最初はRAMディスクにネットキャッシュを置いていたので、別のディスクに置きなおして再トライしても。99%ダウンロード終了から先に進みません。ダウンロード先の空き容量は7GB程度です。(マシンはEeePC901-X。ブラウザはSleipnir)
    足りないのかな?と、マシンをVistaに変更して再トライしてもダメでした。
    どうしたらいいでしょうか…
    • まもる
    • 2009/03/23 4:28 PM
     まもるさんこんにちわ。
    むう、困りましたねえ。。。
    ああ、そうだ、、、ワクチンソフトをオフにしてください。PBTM.EXEというのがダウンロードイメージです。拡張子が.EXEなのでワクチンソフトが遮断しているのだと思います。
    • KyonKyon
    • 2009/03/23 5:44 PM
    セキュリティソフトをオフにしても…(涙)。
    思い余って、セキュリティソフト(マカフィーです)導入前に環境を戻してトライするもダメ。
    何が悪いんだろう…。
    うう、すっきりしない…
    • まもる
    • 2009/03/24 5:41 PM
     まもるさんこんにちわ。
     困りました。。。再度、セキュリティのチェックをしてみてください。

     本日電話をかけてきた方がやはりダウンロードで.exeが保存されなかったと言っていました。

     .exeの保存がロックがかかっているのだと思います。
    • KyonKyon
    • 2009/03/25 9:38 PM
    .exeの保存がロックされているというのは、ドコを見たら判定できるんでしょうか?
    ほぼ素の状態(リカバリー直後、セキュリティソフト導入前)でも失敗しました(涙)
    ちょっと凹み気味です。気力が回復するまで、しばらく再トライはオヤスミします…とほほ…
    • まもる
    • 2009/03/26 5:47 PM
    はじめまして。
    まったく詳しくないのであれなんですが、このバックアップツールは回答するのに4Gいるんですよね。

    なら、4Gしかない、4Gでは、どうすればいいんでしょうか?

    まったくの初心者でよくわかりません。

    あと、4Gじゃおもちゃにもならないので、容量アップとかもしたいけど、無理ですよね、こんなんじゃ。

    ハード、半田にはじしんあるんですが?

    • ひろ
    • 2009/03/29 5:58 PM
    ひろさんこんばんわ。

     PBTMの4Gバイトは、あまり問題にはならないと思いますよ。

     Cドライブに配置する必要はありません。SDHC,USBメモリに置けば良いでしょう。

     なにしろ、16GバイトのUSBが3千円の時代すからねえ。。。

     ダウンロード先だけ気をつければ4GXでOKです。

     また、PBTMを入れるUSBもいま、4GBで800円くらいですから入手可能な最低容量になりつつありますね。




    • KyonKyon
    • 2009/03/29 10:44 PM
    起動ディスクを作ろうとしたら、
    「USBへの書き込みに失敗しました」と出ます。

    機種は ASUS EeePc900

    システムは
    OS XP HomeEdhition SP3

    ダウンロードは順調に終わり、PBTMは Dドライブに解凍しました。

    ウイルスバスターを終了し、ほかのプログラムもすべて終了して実行しました。

    何が原因かアドバイスをいただければ幸いです。
    • kouichi
    • 2009/12/30 11:29 AM
    私も「USBへの書き込みに失敗しました」と出ました。
    EeePC 701SD/X です。

    以前バックアップしたbackup.imgのリカバリをしたかっただけなので、
    PuppyLinuxを使い、ddコマンドでリカバリできました。
    (以前作成したSDメモリのPBTは、別用途のために消してしまいました)。
    • ogawa
    • 2009/12/31 4:52 AM
     kouichiさん、ogawaさん。
    新年明けましておめでとうございます。

     さて、PBTMの再度のダウンロードをお願いします。

     該当の症状はVISTA/7に対応したら今度はXPで動かない(ーー)というシーソー事件でしたm(__)m

     現在、UpしているのはXP,VISTA,7で動作するようにしています。。。また、内蔵ドライブの強制マウント機能もついでに追加しました。。。メンテにご利用ください。
    • KyonKyon
    • 2010/01/04 6:22 PM
    Kyonkyon様
    明けましておめでとうございます。
    新しいPBTMですが、どこからダウンロードすればいいのでしょう?
    PBTMからアンケートに答えてでは同じ結果でした。
    • kouichi
    • 2010/01/05 8:55 PM
    kouichi様。
    今、確認しました。
    申しわけない。再度ダウンロードしてください。
    当方の手違いで、.EXEを.exeでUpしておりました。
    大文字小文字違いで古いファイルが上書きされず残っておりました。

     091229の日付が解凍ファイルについていれば最新です。
    • KyonKyon
    • 2010/01/07 7:06 PM
